第85回 一括で寸法線を描く 寸法線自動作図コマンド
【概要】
一括で寸法線を描くコマンドです。計画の立案時に、図面の体裁を手早く整えられます。
DRA-CAD22シリーズ以降のバージョンでご利用いただけます。
【操作】
１．「寸法線自動作図」コマンド
を実行する
[リボンメニュー] [作図]メニュー→[製図記号]パネル→[寸法自動]
[プルダウンメニュー] [作図]メニュー→[寸法線自動作図]
[プルダウンメニュー] [作図]メニュー→[寸法線自動作図]
２．形状・サイズや寸法線を作成する位置などを設定する
【ポイント

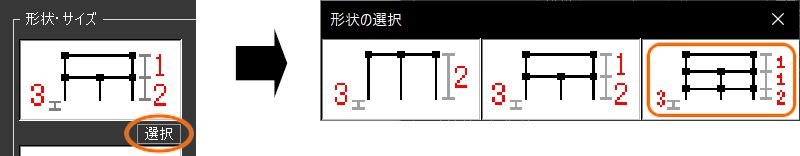

】形状・サイズの[選択]ボタン：３重の寸法線も作図できます。
３．寸法線を作成したい図形との交点を指定する
[選択枠作成]ボタンをクリックし、通り芯と交差するように対角の２点①、②を指定します。
※選択枠と交差した線分の交点を、寸法線の丸止め位置（または基点）として認識します。
４．寸法線の下書きが表示される
５．寸法線を作図する
[寸法線自動作図]ボタンをクリックすると、一括で寸法線が作図されます。
[寸法線自動作図]ボタンを実行せず、続けて６．の操作で、寸法線を「作成する」／「作成しない」の指定や丸止め位置を指定できます。
【ポイント
】[寸法線位置指定]、[丸止め位置指定]ボタン
寸法線の下書きが表示されている状態では、寸法線を「作成する」／「作成しない」の指定や丸止め位置を指定できます。
[寸法線位置指定]ボタン：実線は「作成する」／ 点線は「作成しない」
[丸止め位置指定]ボタン：塗りつぶし「あり」は丸止めあり ／ 塗りつぶし「なし」は 丸止めなし
６．寸法線を「作成する」／「作成しない」の設定
①[寸法線位置指定]ボタンをクリックします。□の位置の寸法線をクリックします。
②クリックした寸法線は点線で表示されます。
【ポイント
】クリックするごとに、実線と点線が切り換わります。
※[寸法線自動作図]ボタンをクリックすると、実線の位置の寸法線が作成されます。
ここでは、[寸法線自動作図]ボタンをクリックせず、続けて③の操作を行います。

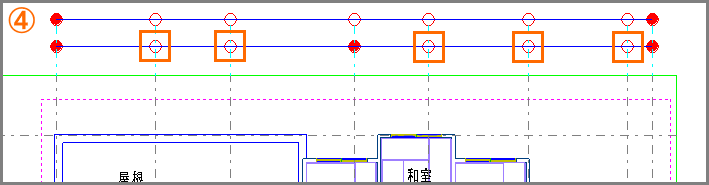

③[丸止め位置指定]ボタンをクリックします。□の位置の丸止めをクリックします。
④丸止めの塗りつぶしが「あり」から「なし」に変わります。
【ポイント
】クリックするごとに、「あり」と「なし」が切り換わります。
⑤[寸法線自動作図]ボタンをクリックすると、丸止めの位置に寸法数値が表示されます。
※６．で設定された寸法線が作成されます。
【補足】
「寸法線自動作図」コマンドはDRA-CAD22以降のバージョンでご利用いただけます。
■YouTubeにて「寸法線自動作図」コマンドに関連した下記の動画をご覧いただけます。
【DRA-CAD】一括で寸法線を描く「自動寸法線」コマンド
下記のQRコードからもご覧いただけます。
【DRA-CADおすすめ機能】寸法線自動作図
下記のQRコードからもご覧いただけます。
寸法線自動作図コマンドをぜひお試しください。
