建築設計・製図CAD
第84回CEDXMデータの書き出し・読み込みが可能に
【概要】
DRA-CAD22シリーズから、木造軸組工法住宅の意匠CADとプレカット生産CADのデータ連携を目的として構築された標準的なファイルフォーマット「CEDXM」への書き出し、読み込みに対応しました。
※DRA-CAD LEではご利用できません。
■書き出し
壁面計算、N値計算をするために入力した壁や柱などの情報を、「CEDXM」のファイルフォーマットで書き出します。 「HOUSE-ST1」で「CEDXM」ファイルをインポートし、足りないデータを入力することにより、許容応力度計算が行えます。壁や柱などの入力の手間を省力化できます。
※在来木造の構造計算プログラム「HOUSE-ST1」（株式会社構造システム）
【操作】
準備：DRA-CADのサンプルファイル「N値計算サンプル.mps」を開きます。 壁量計算とN値計算の専用作図コマンドで入力した壁や柱などのデータを変換します。 サンプルファイルには、DRA-CADで壁量計算、N値計算をするための作図方法なども書かれています。
サンプルファイルの場所
DRA-CADをインストールしたフォルダーにあります。
例：C:\Program Files (x86)\dracad2025\SAMPLES「N値計算サンプル.mps」・「木造壁量計算サンプル.mps」
１．「CEDXM保存」コマンド
を実行する
[プルダウンメニュー] [ファイル]メニュー→[書き出し]→[CEDXM保存]
２．１階の範囲を指定する
①→②をクリックします。
※平屋の場合は、ここで右クリックします。
３．２階の範囲を指定する
③→④をクリックします。
※３階がある場合は、３階の範囲を２点指定します。
３階がない場合は、ここで右クリックします。
４．２階以上ある場合は、各階で同一位置となる点を指示する
⑤1Fの基点をクリックします。
⑥1Fで指定した基点と同一となる位置をクリックします。

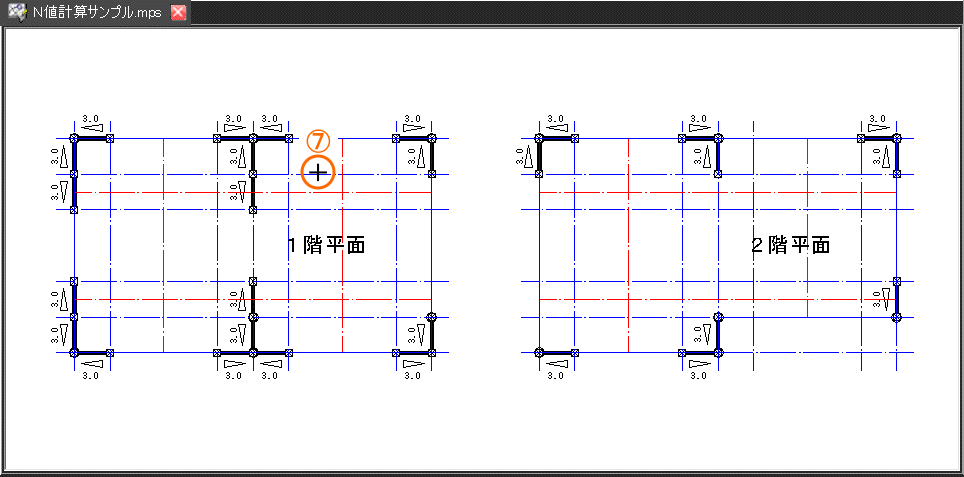

５．通り芯のみが作図されたレイヤを指示する
⑦通り芯をクリックします。
【ポイント
】通り芯以外の図形は、別のレイヤに作図してください。通り芯だけが作図されたレイヤにする必要があります。
６．ファイルを保存する
「名前を付けて保存」ダイアログが表示されます。
ファイル名を入力し、[保存]ボタンをクリックします「CEDXMファイル（＊.xml）」。
７．HOUSE-ST1で読み込む
HOUSE-ST1を起動し、「ファイル」→「CEDXMインポート」コマンドから読み込みます。
| 2D表示：耐力壁の倍率や柱の種類などが読み込まれています。 | 3D表示 |
 |
 |
【ポイント
】「CEDXM」データに渡せる情報
床面積（N値/壁量）の作図コマンドで入力した「各階の面積」・「各階の面積を合計した値」
壁（N値/壁量/直下）の作図コマンドで入力した「耐力壁の位置」・「面材の壁倍率」・「筋かいの情報」
柱（N値/直下）の作図コマンドで入力した「管柱」・「通し柱」
「HOUSE-ST1」で読み込み後、設定が必要なもの
耐力壁の厚さは、壁（N値/壁量/直下）の作図コマンドで入力された形状のままとなります。
直径9ｍｍの鉄筋は、同じ壁倍率の15ｍｍ×90ｍｍの木材として渡されます。
柱のサイズは、柱（N値/直下）の作図で入力された形状のままとなります。
必要な情報を追加入力して、許容応力度計算などでお使いください。
■読み込み
｢HOUSE-ST1｣から書き出した「CEDXM」ファイルを読み込むことで、HOUSE-ST1のモデルを平面図や3Dモデルで表現できます。意匠図と構造計算のデータとの整合性のチェックなどを行えます。
準備：「HOUSE-ST1」でサンプルファイル「木造3階建寄棟.wod」を開きます。
サンプルファイルの場所
HOUSE-ST1をインストールしたフォルダーにあります。
例：C:\Program Files\HOUSE-ST1 Ver.8\Samples 「木造3階建寄棟.wod」
計算実行後、「CEDXMエクスポート」を実行します。
１．DRA-CADで「CEDXM読込」コマンド
を実行する[プルダウンメニュー] [ファイル]メニュー→[読み込み]→[CEDXM読込]
２．ファイルを読み込む
「開く」ダイアログが表示されますので、ファイルを指定します「CEDXMファイル（＊.xml）」。
３．平面図と3Dデータが表示される
【ポイント
】属性
レイヤ名は、各要素ごとに自動的に設定されます。カラーや線種、線幅は自動的に設定されます。
2次元平面図に読み込む要素
通り芯、壁、開口部、柱、部屋、外壁形状
3次元平面図に読み込む要素
通り芯、壁、柱、横架材、開口部
・開口部の奥行はデータにないため、200mmとしています。
・丸太の柱、横架材（２次元平面図）は、読み込みません。
・筋かいや間柱は、通り芯中心に配置し、偏心は読み込みません。
・火打ちは読み込みません。
４．3D画面への切り替え、隠面除去表示で3Dデータを確認する
【2D/3D切り替え】コマンド
を実行し、3D画面に切り替えて表示します。【ポイント
】[Ctrl]キーを押しながら[E]キーで3D画面に切り替わります。再度、[Ctrl]キーを押しながら[E]キーで2D画面に切り替わります。
【隠面除去表示】コマンド
を実行すると、3Dデータをわかりやすく表示できます。【ポイント
】[Ctrl]キーを押しながら[T]キーで隠面除去表示となります。再度[Ctrl]キーを押しながら[T]キーで解除されます。
【補足】
「CEDXM保存」、「CEDXM読込」コマンドはDRA-CAD22シリーズ以降のバージョンでご利用いただけます。
※DRA-CAD LEではご利用できません。
