第77回 QRコードの読み込みに対応

【概要】
図面に貼られたQRコードの画像から、格納された文字情報を取得できます。

【操作】
１．QRコード挿入コマンドを実行する

[リボンメニュー]　　 [部品]メニュー→[画像]パネル→[QRコード挿入]
[プルダウンメニュー] [複合/外部図形]メニュー→[QRコード挿入]

(1)「QRコード挿入」コマンドを実行し、[QRコード読み取り]ボタンをクリックします。
(2)QRコードの画像を選択します。

【ポイント】
QRコードの画像には白い余白があります。選択するときは、QRコードの矩形ではなく、画像の境界を選択する必要があります
（この説明ではわかりやすく画像の境界を点線で表示しています）。

【標準選択】モード

の例

方法1：画像の境界をクリックする

方法2：画像の境界にかかるように下から上にドラッグする

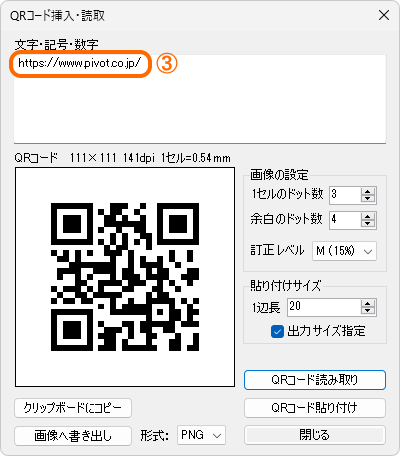

(3)QRコードの画像から格納された文字情報を取得して、ダイアログに表示します。

【補足】
QRコードの挿入はDRA-CAD18シリーズ以降のバージョンでご利用いただけます。
さらに、DRA-CAD21シリーズ以降では図面に貼られたQRコードの画像から、格納された文字情報を取得できるようになりました。
