第29回 天空率ってなに?
~基本的な考え方をおさらいしてみましょう~
【概要】
i-ARMでは、以下の法規に関連する機能が準備されています。
集団規定 |
容積率 |
法52条(容積率) |
建蔽率 |
法53条(建蔽率)、法53条の2(建築物の敷地面積) |
|
斜線制限 |
法56条(建築物の各部分の高さ) |
|
天空率 |
法56条 第7項(建築物の各部分の高さ) |
|
日影規制 |
法56条の2(日影による中高層の建築物の高さの制限) |
|
単体規定 |
LVS |
法28条(居室の採光及び換気)、令116条の2(窓その他の開口部を有しない居室等) |
防火防煙 |
令112条(防火区画)、令126条の2、3(排煙設備:設置、構造) |
|
避難経路 |
令120条(廊下、避難階段及び出入口:直通階段の設置)、令125条(廊下、避難階段及び出入口:屋外への出口) |
|
関係規定 |
省エネ |
建築物省エネ法「建築物のエネルギー消費性能の向上に関する法律」 |
これらの機能を使うには、建築法規の知識が必要です。
今回は、天空率の基本的な考え方をおさらいしてみましょう。
【天空率とは】
天空率は、ある位置(算定点)から上空を見上げた時に、対象となる建築物にさえぎられることなく、空が見えることのできる範囲を割合で示したものです。
値が大きければ大きいほど空が多く見えていることを表します。
計画建物の天空率が、適合建物(※)の天空率と比べて大きい場合に、”周辺環境の採光や通風など、適合建物と同程度以上の環境である”と判断することができ、斜線制限の代わりの制限として適用することができます。
天空率を利用することで、斜線制限を満足する立体より高い建築物を設計することができ、よりデザインの幅も広がる、というメリットがあります。
※適合建物・・・斜線制限(道路斜線、隣地斜線、北側斜線)を満足する建築物(立体)。
【背景】
平成14年11月13日に建築基準法の一部を改正する政令が公布され、平成15年1月1日に施行されました。この改正の目的は、仕様規定であったそれまでの斜線制限に性能規定を付与することにありました。性能規定を付与するためには、該当する法規が計画建物の何に関する性能を規定しているかを明確にする必要があります。そのため、まず高さ制限の目的を「周辺環境の採光、通風等を確保するため」と位置付けました。そして、計画建物が建つ敷地周辺のある位置(以下、算定点と呼称)において、高さ制限を満足している建築物(以下、適合建物と呼称)によって確保される採光、通風などと同程度以上の採光、通風などが得られれば、現行の高さ制限を適用しなくても構わないとしました。
そして、基準法では「周辺環境で確保される採光、通風などの程度の指標」として天空率を導入しました。
【内容】

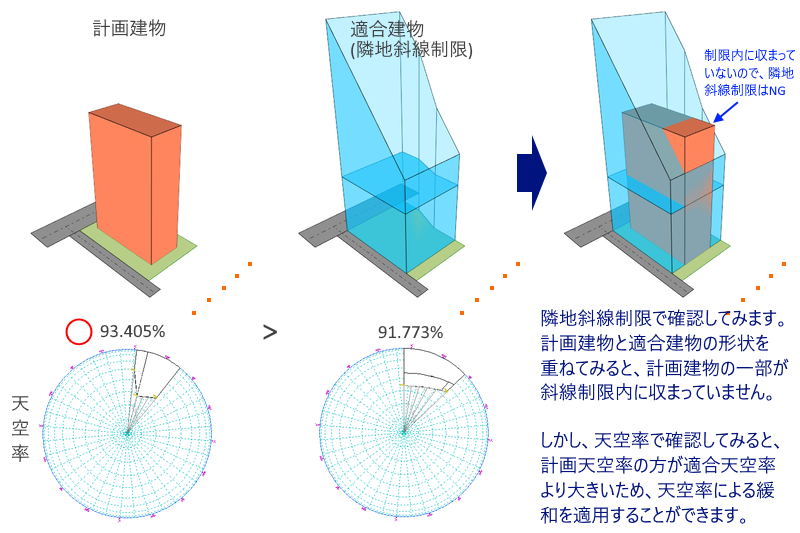

算定点において、計画建物を建てた場合の天空率(以下、計画天空率と呼びます)と、適合建物の天空率(以下、適合天空率と呼びます)を計算し、計画天空率が適合天空率以上であればよしとする規定です。
天空率による形態制限は、建築物の特定部分の高さを制限するのではなく、建築物全体として所定の天空率が確保されていれば制限を満足していると考えます。建築物の形状に対する制限が大幅に緩やかになったことになります。
また高さ制限による規定と天空率による規定は高さ制限の種類(道路斜線や隣地斜線など)ごとにどちらの規定を適用させるか選ぶことができます。
天空率の適用
適用可能 |
適用不可 |
〇道路斜線 〇隣地斜線 △北側斜線 (北側に道路斜線があると適用不可) |
×高度斜線 |

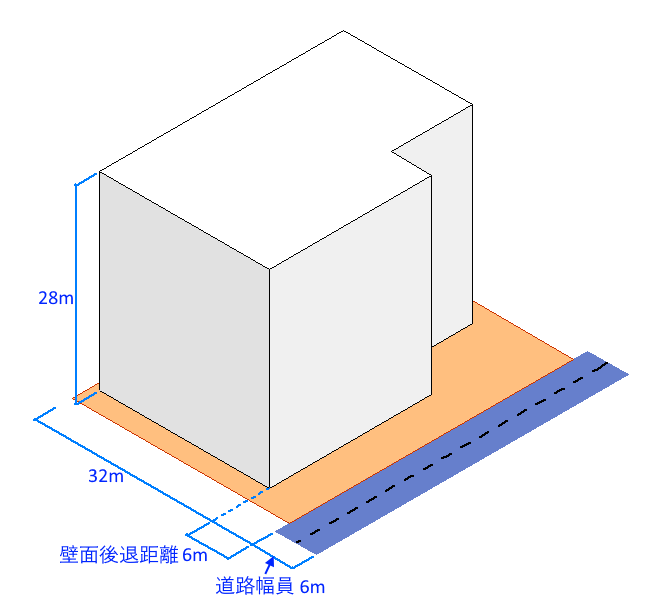

例
【算定位置と間隔】
天空率の算定位置と間隔は、代替する高さ制限の種類でそれぞれ異なります。
道路斜線
用途地域 |
算定位置 |
間隔 |
高さ(※1) |
全て |
前面道路の敷地と反対側の境界線上 |
道路幅員の1/2以下で等間隔 |
道路中心線の高さ |
勾配がある道路の場合、算定点の間隔はXY面に投影して等間隔にとります。
隣地斜線
用途地域 |
算定位置 |
間隔 |
高さ(※2) |
住居系用途地域 |
16m |
8m以内の等間隔 |
地盤面の高さ |
商業系用途地域 |
12.4m |
6.2m以内の等間隔 |
地盤面の高さ |
算定位置は隣地境界線の外側へ平行にとります。
北側斜線
用途地域 |
算定位置 |
間隔 |
高さ(※2) |
第1種・第2種低層住居専用地域 |
4m |
1m以内の等間隔 |
地盤面の高さ |
第1種・第2種中高層住居専用地域 |
8m |
2m以内の等間隔 |
地盤面の高さ |
算定位置は隣地境界線から真北方向の外側へ平行にとります。
※1
道路面(中心高さ)が地盤面より1m以上低くなっている場合、地盤面との高低差から1mを引いた値の1/2だけ道路面が高い位置にあるとみなすことができます。
緩和を考慮した道路面高さ(算定点の高さ) = 道路面高さ + (地盤面との高低差 ー 1m) / 2
※2
地盤面が隣地より1m以上低くなっている場合、隣地との高低差から1mを引いた値の1/2だけ地盤面が高い位置にあるとみなすことができます。
緩和を考慮した地盤面高さ(算定点の高さ) = 地盤面高さ + (隣地との高低差 ー 1m) / 2
【計算の手順】
算定点ごとに水平投影した天空図を作成して、天空率を求めます。
天空率は、算定点から見ることのできる天空(空)の内、計算対象となる建築物に遮られることなく実際に見ることのできる範囲の割合を示します。

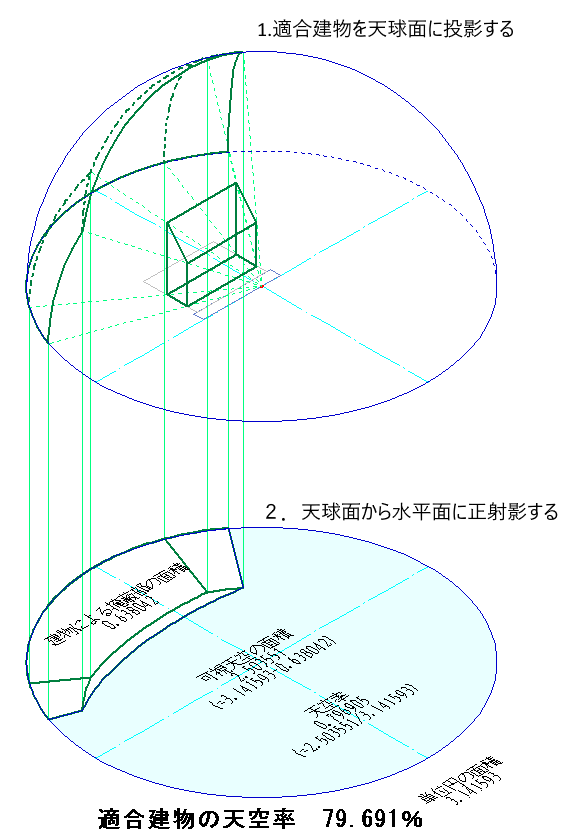

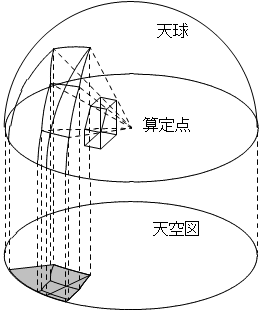

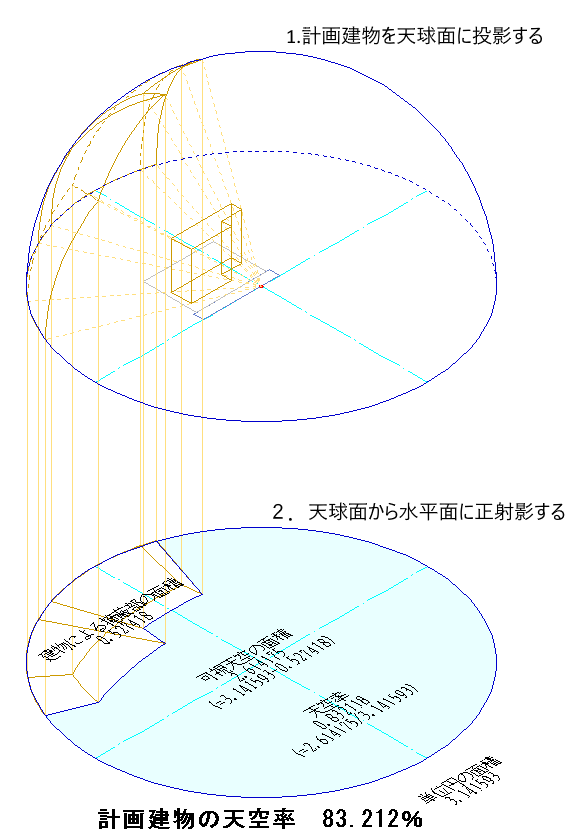

①算定点を中心とした半径Aの半球を(天球といいます)を想定します。
②次に算定点から見える建築物について、その算定点から見た輪郭を底とし、算定点を頂点とする錐体を考えます。
③その錐体の半球面による断面の水平面に対する正射影図を描きます。この正射影図を天空図といいます。
④手順「③」の建築物の正射影図の面積をSとすると、天空率Uは、
U=(S-A)/S×100[%](S=r×r×π)
で算出できます。
【天空率コマンド】

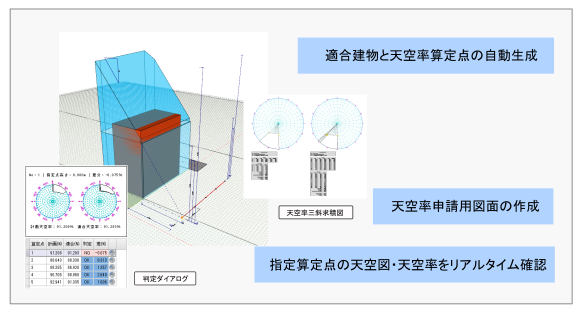

i-ARMでは天空率コマンドを利用して、各斜線制限に対する天空率計算を行うことができます。
以前にご紹介しました、「天空率を確認してみよう」「天空率計算の後退距離について」も合わせてご覧ください。
