第１回 多角的な設計検討を支えるビュー機能

～様々なビューの紹介～

【概要】

i-ARMでは平面表示や3D表示、立面、断面、図面表現など様々なビューをもち
テクスチャや背景、影の設定を行うことができます。
法規や解析用のビューをつくることで一つのモデルで様々な検討を行うことも可能です。

各ビューは作業ウィンドウ上のタブやビューコレクションから切り替えることができます。

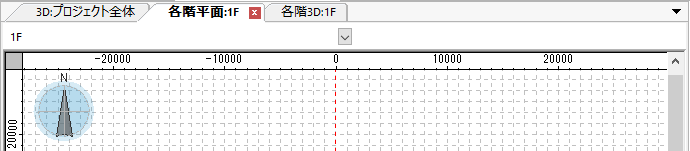

１）ビュータブでの操作

タブをクリックして、ビューを切り替えます。

２）ビューコレクションでの操作

ビューの階層をクリックして、ビューを切り替えます。

モデルビュー：３Dでの表示

いつでも３次元モデルをウォークスルーしながら、デザインの確認や景観検討を行えます。

モデルビュー：平面での表示

部屋の面積を表示させたり、用途ごとに塗りカラーを設定するなどの工夫でプランニングをお手伝いします。

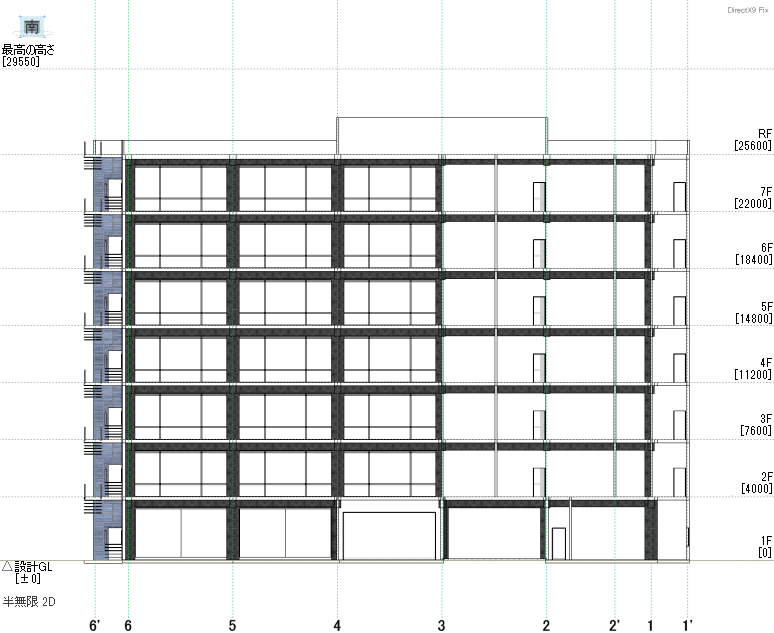

モデルビュー：立面での表示

立面図は、カラー表現、半透明表現、テクスチャ表現でイメージを膨らますことができます。

モデルビュー：断面での表示

３次元の立体モデルなので、切断する位置を指定すれば、断面図も自由自在です。

モデルビュー：断面パースでの表示

このようにモデルを切断した状態での断面パースも簡単に作成でき、クライアントへの訴求力もアップできます。

ひとつのモデルから目的にあった様々な表現を活用することで、作業の効率化にお役立ていただきたいと思います。
