建築設計プラットフォーム

i-ARM Ver.3.0.0.6 履歴

・用途地域の道路斜線の適用距離を編集可能に変更

・準防火地域内の耐火建築物の建蔽率緩和が正しく計算できない場合がある現象の修正

・建築可能空間計算で入力された地盤面要素が正しく考慮されない場合がある現象の修正

・仕上表出力時に強制終了する場合がある現象の修正

・平行複写コマンドの不具合修正

・グラフィックドライバーがAMDの場合に、描画処理が正しく行われない場合がある現象の修正

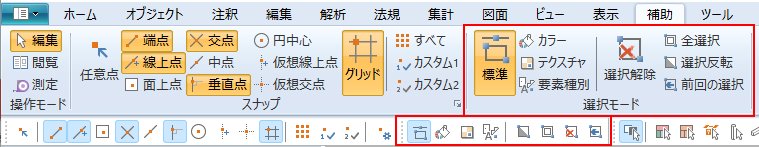

★選択モードの追加

リボンメニューやツールバーに選択モードを追加しました。

（リボンメニュー[補助]）

◆選択モードの切り替え

標準選択
(Ver.3.0.0.5以前)

左クリック：単一選択

左ドラッグ：範囲を指定して複数の要素を選択

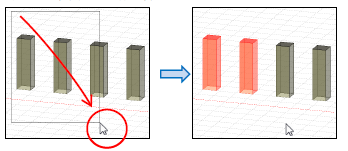

ウィンドウ選択：
マウスを上から下方向へ選択

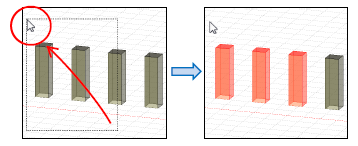

クロス選択：
マウスを下から上方向へ選択

囲った範囲に完全に入った要素が選択されます

囲った範囲ににかかった要素が選択されます

カラー選択

左クリックで指定要素と同じカラーの要素を選択します。

テクスチャ選択

左クリックで指定要素と同じテクスチャの要素を選択します。

要素種別選択

左クリックで指定要素と同じ要素種別の要素を選択します。

◆選択機能の追加

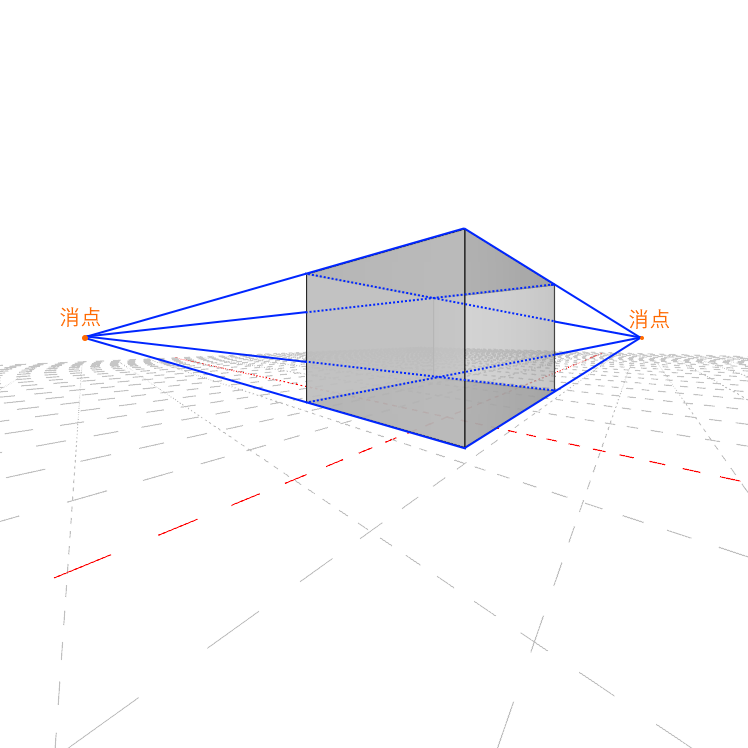

★二点透視描画機能の追加

３Dビューのビューツールバーに2点透視描画機能を追加しました。
実行すると投影面がZ軸と平行になるように、視点情報を調整します。

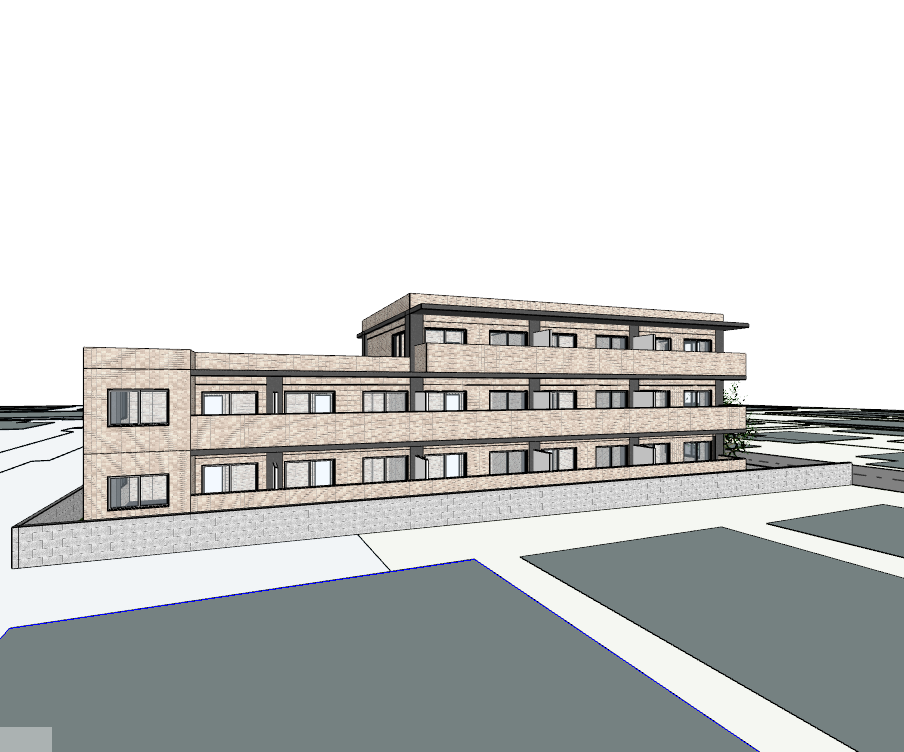

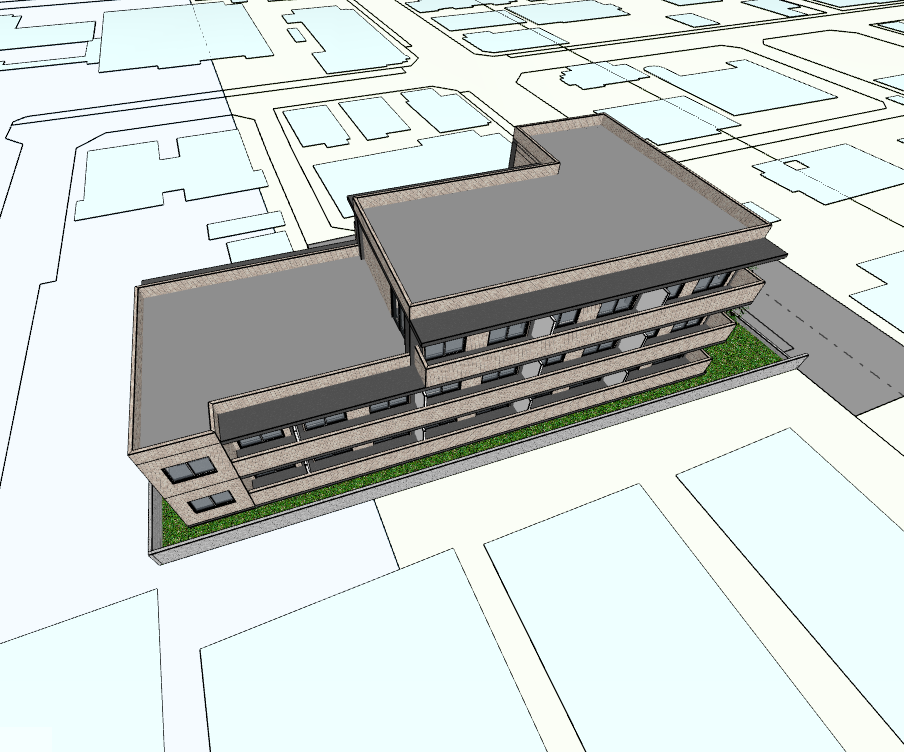

実行前

実行後

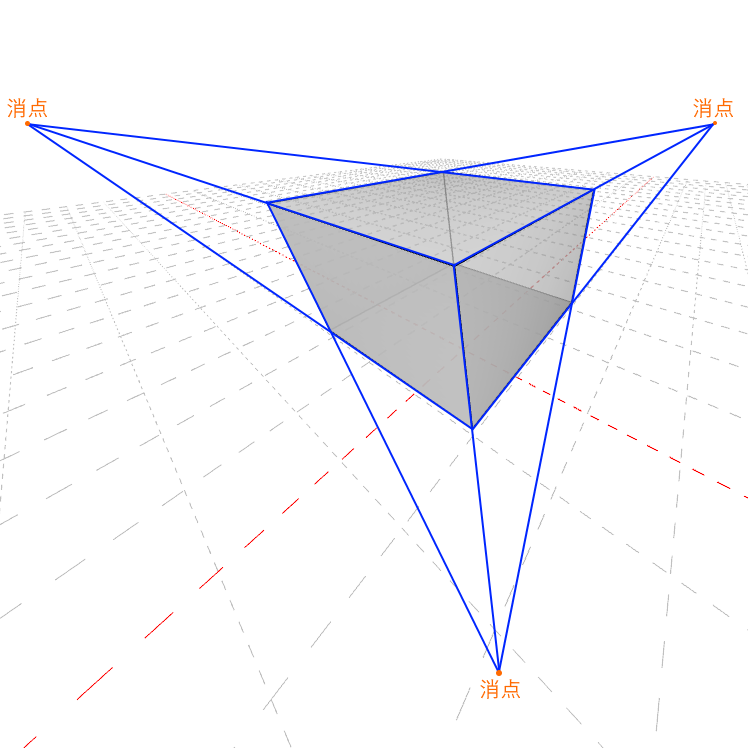

3点透視

2点透視

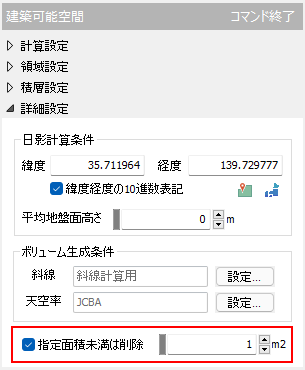

●建築可能空間コマンドで指定面積未満のボリューム結果を削除する設定を追加

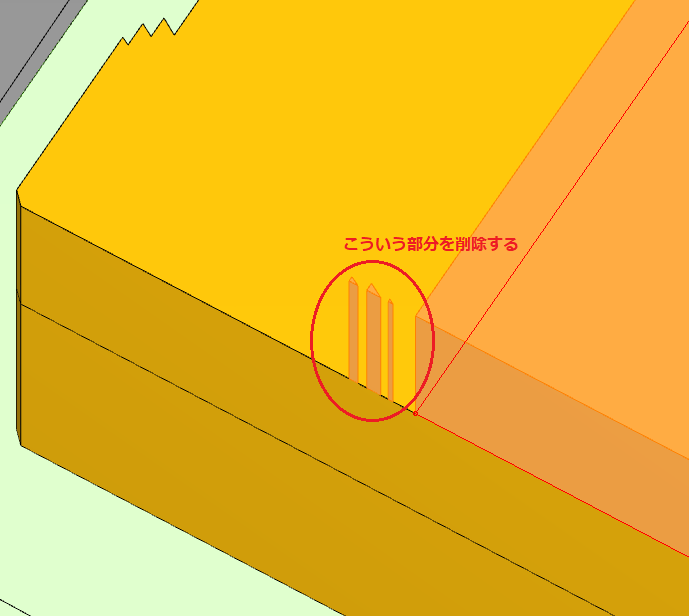

建築可能空間コマンドで層の面積が指定面積未満の場合は、ボリュームに算定しない機能を追加しました。
（リボンメニュー[法規]→[建築可能空間]）

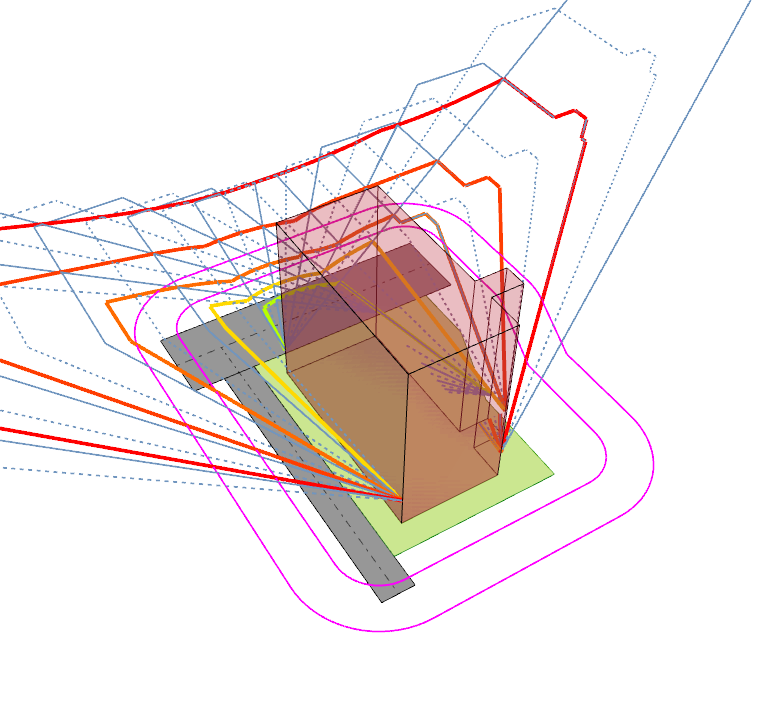

●実日影コマンドで指定した測定面高さで日影線、日影測定線を生成する機能を追加

実日影コマンドで指定した測定面高さに日影線を生成する機能を追加しました。
また、測定線を生成する機能を追加しました。
（リボンメニュー[解析]→[実日影]）
