第82回 文字の原点をX座標またはY座標に揃えるコマンド
【概要】
文字の原点を[X座標]または[Y座標]に揃えるコマンド、「文字原点揃え」コマンドをご紹介します。
※本コマンドは、｢文字調整４｣(著作権:岩佐憲一)を基に開発しています。
※DRA-CAD22シリーズ以降のバージョンでご利用いただけます。
[X座標で揃える] |
[Y座標で揃える] |
※ここでは、文字の原点位置をわかりやすく赤丸で表示しています。
【操作】
１．「文字原点揃え」コマンド
を実行する
[リボンメニュー] [文字]メニュー→[編集]パネル→[文字原点揃え]
[プルダウンメニュー] [文字]メニュー→[文字原点揃え]
[プルダウンメニュー] [文字]メニュー→[文字原点揃え]
２．文字原点揃えダイアログが表示される
[X座標で揃える]を設定後、[OK]ボタンをクリックします。
３．基準の文字を指定、揃えたい文字を指定する
①基準となる文字を指定します。揃えたい文字を順に指定します。
②基準となる文字を変更するために右クリックします。基準の文字を指定し、揃えたい文字を順に指定します。
【ポイント
】 文字原点の表示方法「環境設定」コマンドの〔表示〕、〔文字〕を選択し[文字の原点を表示]に ☑ する、またはステータスバーから「表示設定」の[文字原点]をONにすることで、文字の原点位置が表示され確認しやすくなります。
環境設定 |
表示設定 |

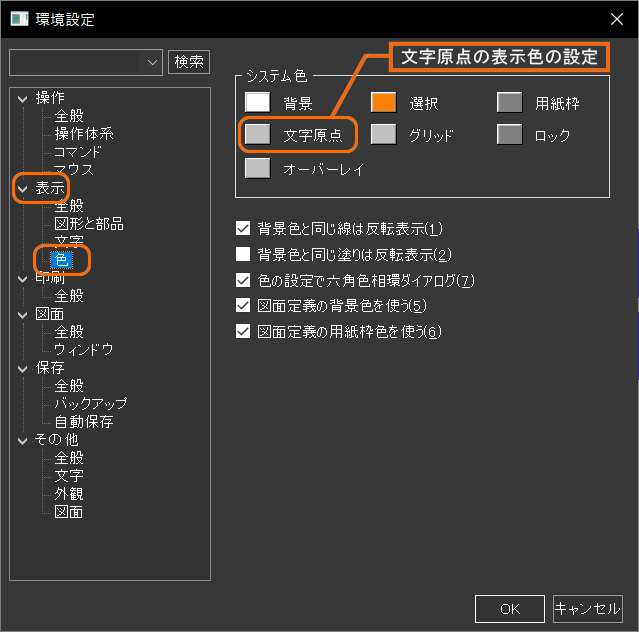

また、文字原点の表示色は、「環境設定」コマンドの〔表示〕、〔色〕から設定できます。
 |
【ポイント
】「文字原点揃え」コマンドを実行した場合はダイアログが表示されますが、「文字調整」コマンドから、[X座標] 、[Y座標]の機能を指定した場合は、ダイアログを表示せずに、すぐに操作が行えます。
「文字原点揃え」コマンドは、DRA-CAD22以降のバージョンでご利用いただけます。文字原点を[X座標]または[Y座標]に揃える際に、ご利用ください。
YouTubeにて「25種類の機能を搭載！文字調整コマンド」の動画をご覧いただけます。
下記のQRコードからもご覧いただけます。
文字サイズを調整する際に便利にご利用ください。
