第42回 家具を配置してみよう

～３Dデータの活用と複写～

【概要】

i-ARMでは、様々なファイルフォーマットの3Dデータを読み込み配置することができます。建物外形や計画建物は各法規検討で、家具や外構などはプレゼン用の資料やアニメーション作成時にご活用いただけます。

今回は、3Dデータの机と椅子の配置方法やi-ARMでの複写の方法についてご紹介します。

【配置可能な3D拡張子】

i-ARMでパーツとして配置できる3Dファイルのデータ形式は以下の通りです。

【操作】

今回はSketchUpの机と椅子のデータの配置方法をご紹介します。

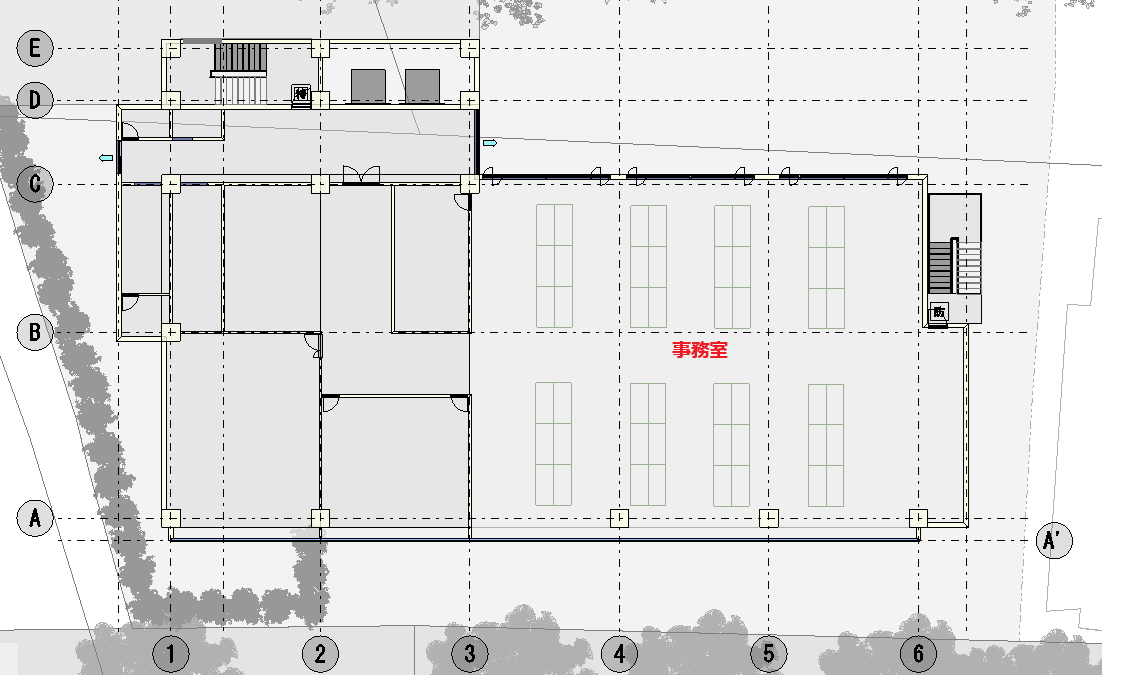

下記の建物モデルの事務室に机と椅子のデータを並べていきます。

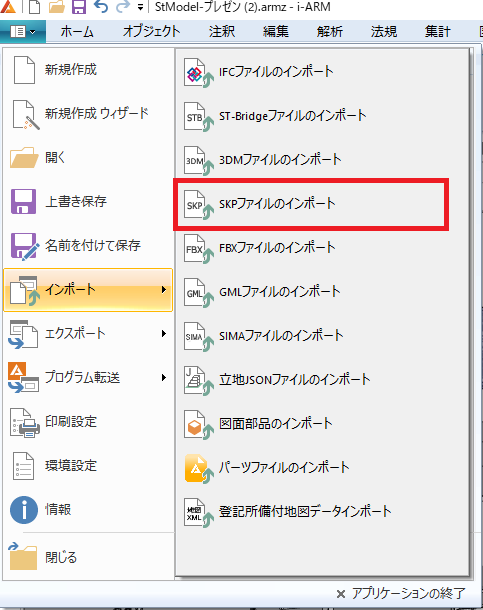

「ファイルメニュー」の「インポート」→「SKPファイルのインポート」をクリックします。※ビューにskpのファイルをドラッグ＆ドロップでも可能です。

ファイル選択ダイアログが表示されるので、skpファイルを指定します。

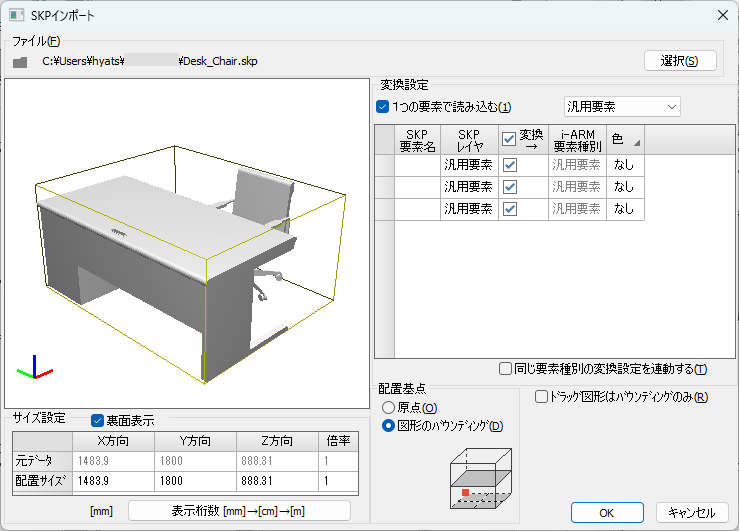

ファイルを指定すると「SKPファイルのインポート」ダイアログが表示されます。

ダイアログでは、配置サイズやi-ARMのどの要素に変換するか、変換するレイヤ、配置する基点を設定できます。

設定が完了したら、OKボタンをクリックし、ビュー上で配置したい点をクリックして配置します。３Dビューでも配置することができます。

机と椅子のデータを１つ配置し、i-ARM上で複製していきます。

編集タブの複写コマンドを実行します。

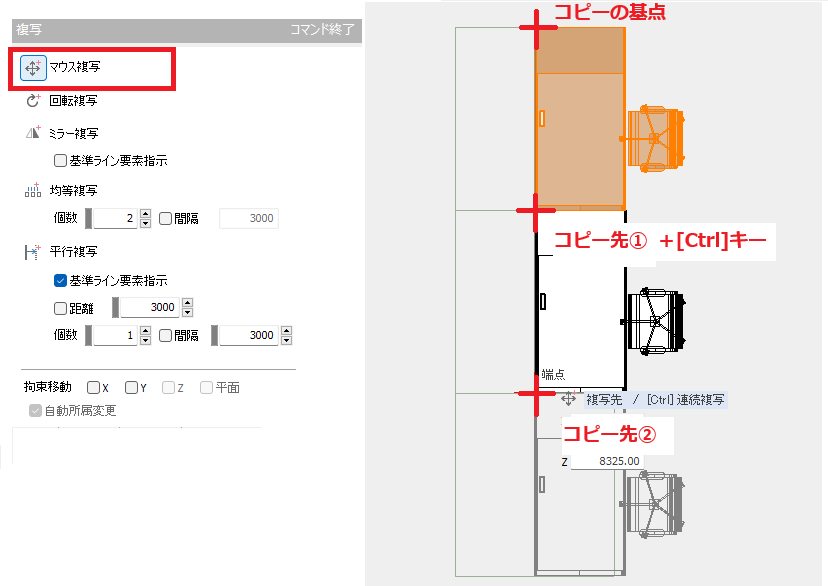

「マウス指示」を選択し、机と椅子のデータを選択後にコピーの基点を指示し、連続でコピーしたいため[Ctrl]キーを押しながらコピー先を指示していきます。

次にミラー複写を行います。３つの机と椅子のデータを選択し、基準となる線分を指示して複写を行います。

あとは６つの机と椅子をひとかたまりとして、選択しマウス指示でコピーしていき完成です。

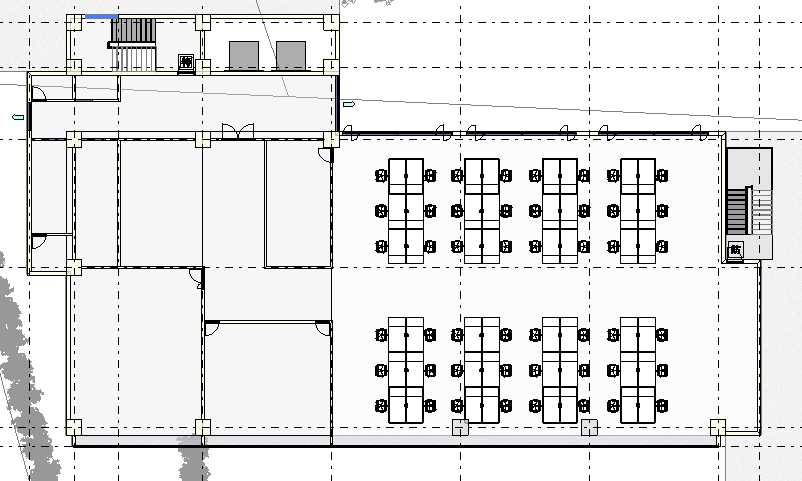

【平面ビュー】

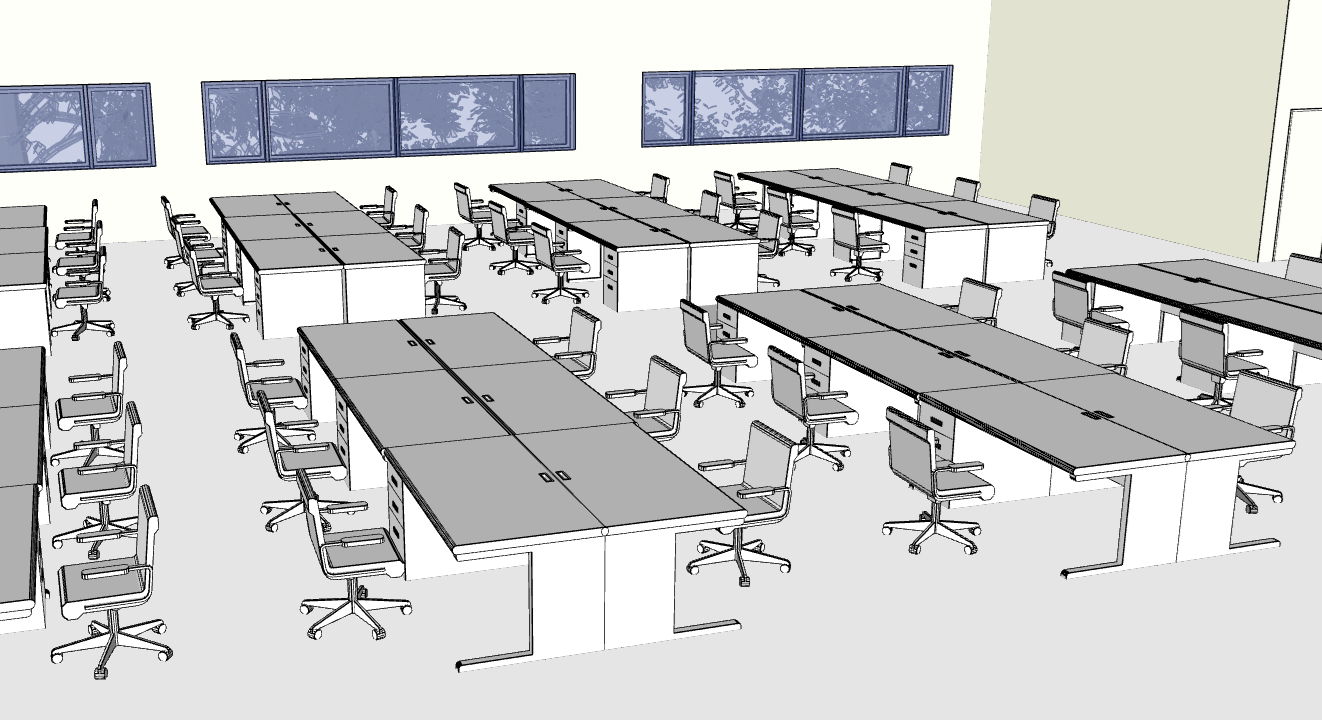

【各階3Dビュー】

【まとめ】

いかがでしたか。手元にお持ちの3Dデータをi-ARMでも簡単に配置できます。
ぜひ建物の内部空間の検討やプレゼンテーションにお役立てください。

ヘルプの「SKPインポート」「複写」やおすすめ機能の「第17回 ドラッグ＆ドロップを使ってみよう」も合わせてご参照ください。
