第21回 背景を設定してみよう

~ビュー背景設定機能の紹介~

【概要】

i-ARMでは簡単に空のような表現を背景として設定することができます。

今回は、ビューの背景表現をカスタマイズできる「背景設定」コマンドについてご紹介していきます。

【操作】

3Dビューの背景に空のような表現を設定する方法について説明します。

1．背景設定コマンドを起動

「表示」タブを開き、効果の「背景設定コマンド」を起動します。

2．空のグラデーション設定を行う

空のチェックと色のチェックを入れると、地平線より上の背景が設定色でグラデーション表現されます。

3．雲の画像設定を行う

さらに雲の画像を重ね合わせた背景表現を設定してみます。画像の選択ボタンをクリックして、雲として使用する画像データを指定します。

背景に使用できる雲のサンプル画像はローカルにインストールされていますので、そこから選択してみます。

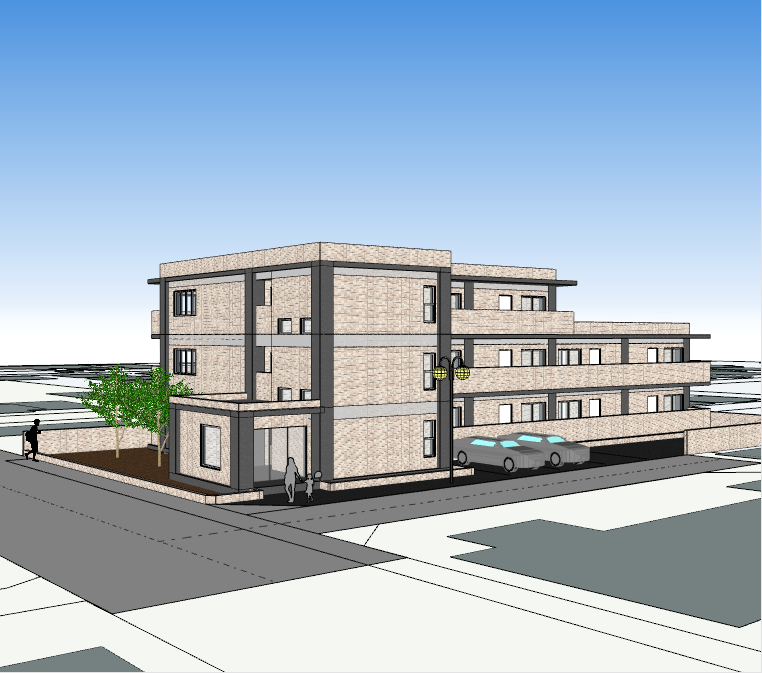

このように、雲の画像を選択するとより雰囲気のある表現にかわります。

画像と色を組み合わせることで、空や地面などの表現が可能です。

例1）青空

例2）夜空

4．地面の設定を行う

空と同様に地面のグラデーションと画像の設定を行います。

空とは逆に地平線より下の背景表現がかわります。

5．背景表現のON／OFFの設定

背景表現のON／OFFは、ビューツールバーまたはビュータブにある「背景表示切替」から簡単に表示非表示を切り替えることができます。

6．画像で保存する

ビューツールバーまたはビュータブにある「ビュー画像保存」を実行すると、ビューの状態を画像で保存することができます。

対応ファイル形式：bmp, jpg/jpeg, tif/tiff, png

【まとめ】

背景設定コマンドを利用することで、簡単に雰囲気のある背景を表現することができます。

ぜひ一度お試しください。
