第95回ブロックリストで一覧表示や編集が可能

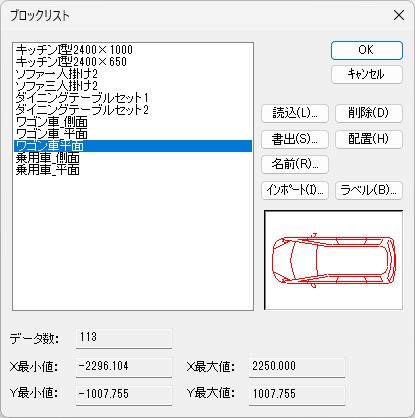

【概要】
「ブロックリスト」コマンドでは、登録済みブロックの一覧表示とプレビュー確認が行えます。登録したブロックの削除や名称変更などの編集をはじめ、ファイルへの書き出しや、別図面からのインポートが可能です。
※ブロック名の変更はDRA-CAD22から追加された機能です。
【ポイント
】
豊富な編集機能があります。

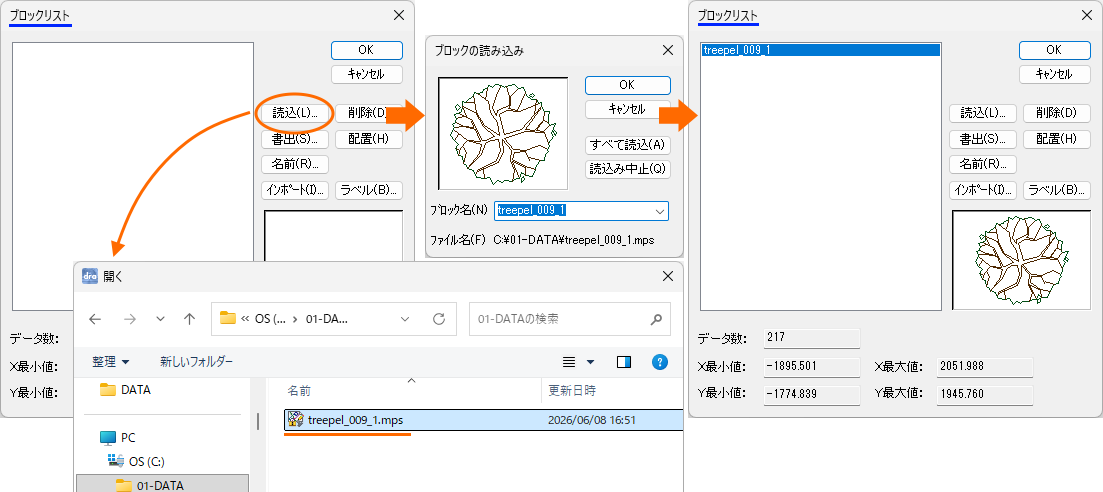

読込：保存したファイルをブロックとして登録します。

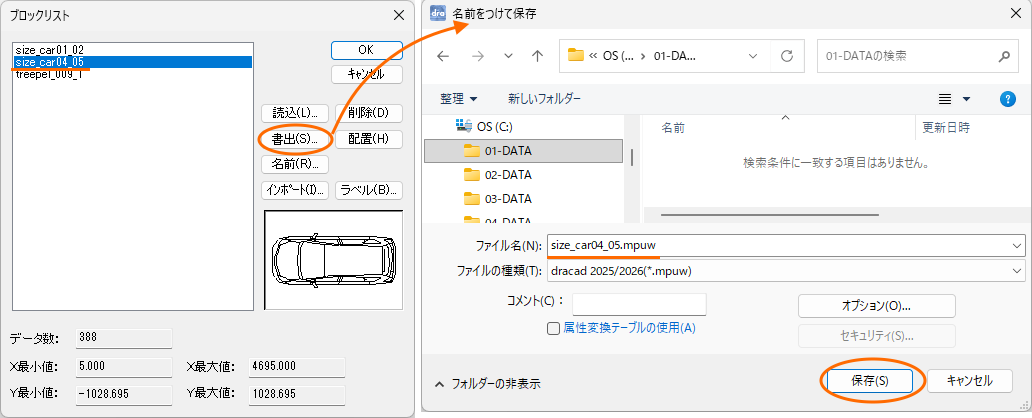

書出：選択したブロックを別のファイルとして保存します。

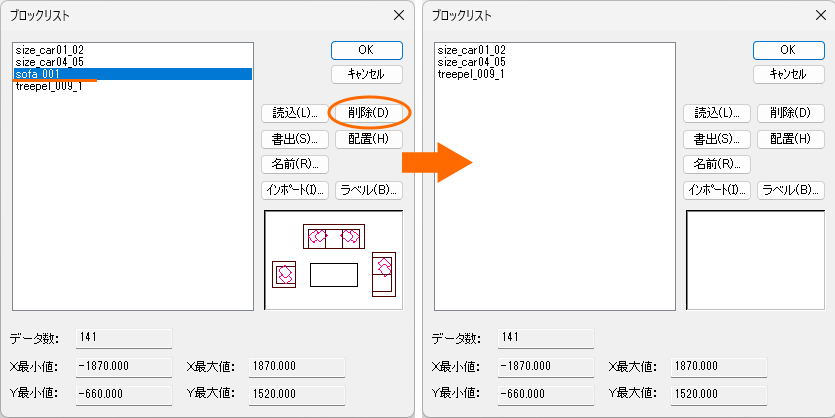

削除：選択したブロックをリストから削除します。
以下は【操作】で説明
インポート：他のファイルで登録しているブロックを、作業中のファイルにインポートします。
配置 ：選択したブロックを配置します。
名前 ：選択したブロックのブロック名を変更します。
配置 ：選択したブロックを配置します。
名前 ：選択したブロックのブロック名を変更します。
【操作】 ■他のファイルで登録済みのブロックをインポートする
【ポイント
】
他のファイルで登録済みのブロックは、そのファイルから作業中のファイルにインポートできます。必要なブロックは1つからでもインポート可能なほか、複数のブロックを一括でインポートすることも可能です。
１．「ブロックリスト」
コマンドを実行する
[リボンメニュー] [部品]メニュー→[ブロック]パネル→[ブロックリスト]
[プルダウンメニュー] [複合/外部図形]→[ブロックリスト]
[プルダウンメニュー] [複合/外部図形]→[ブロックリスト]
２．インポートする

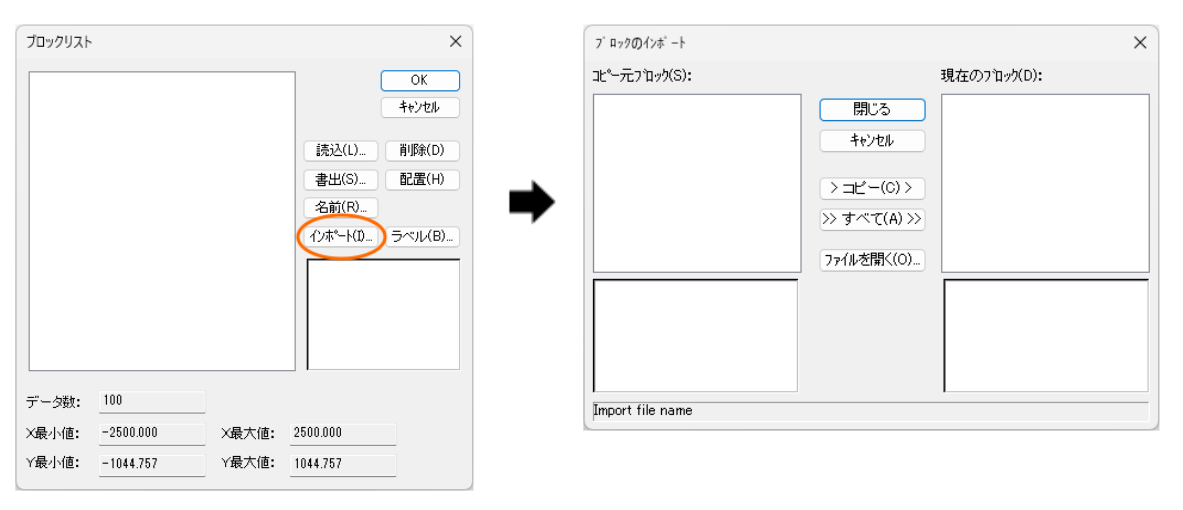

[インポート]ボタンをクリックします。「ブロックのインポート」ダイアログが表示されます。
３．他のファイルを開く

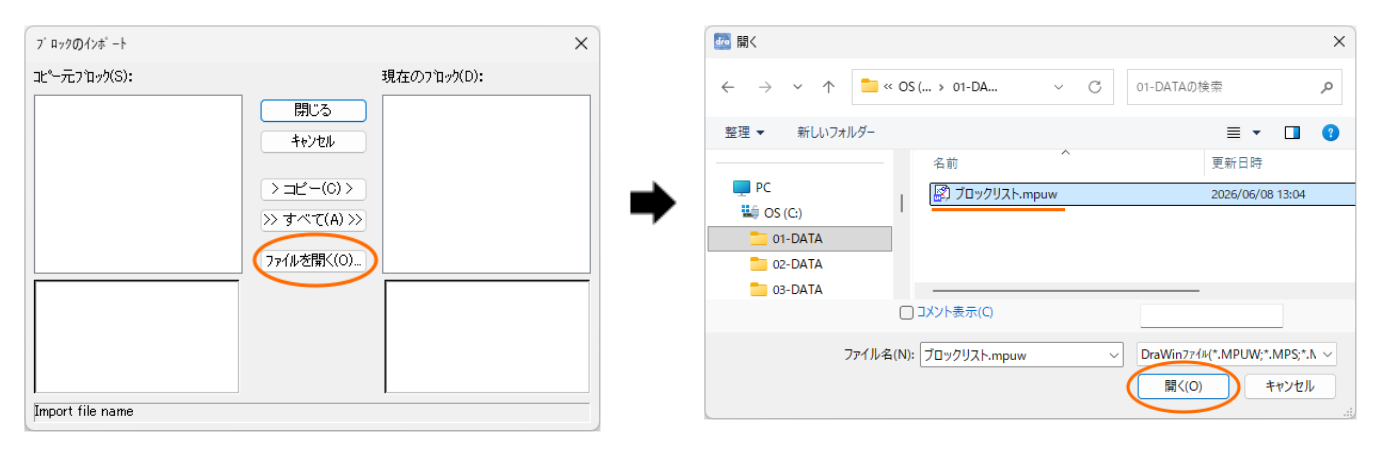

[ファイルを開く]ボタンをクリックします。「開く」ダイアログが表示されますので、ファイルを選択します。
４．現在のファイルのブロックリストにインポートする
「ブロックのインポート」ダイアログが表示されます。

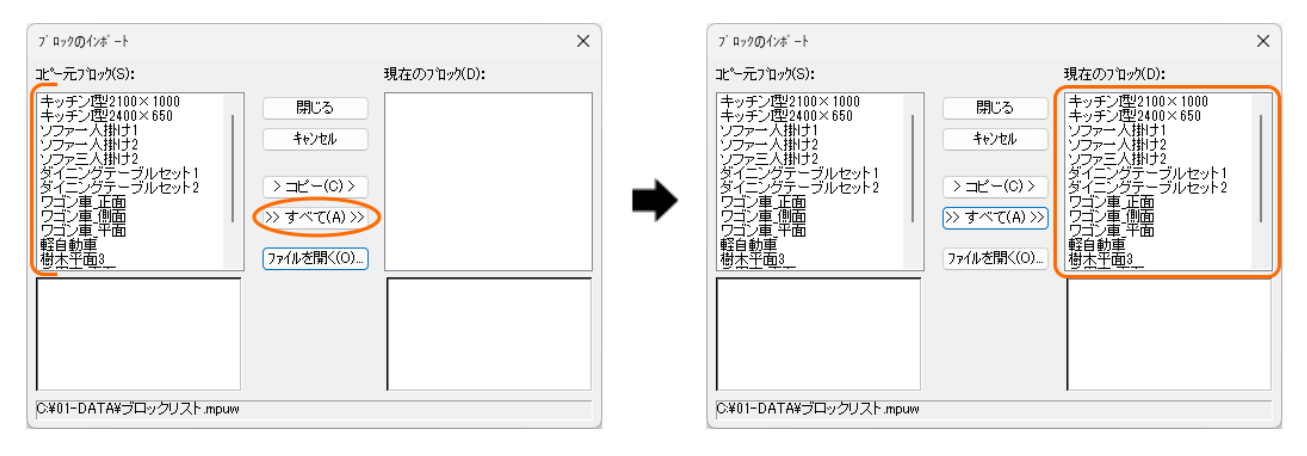

左側に「他のファイルに登録されているブロック」が表示されます。[すべて]ボタンをクリックすると、右側に「現在の画面にインポートするブロック」が表示されます。
５．現在の画面のファイルにブロックが登録される

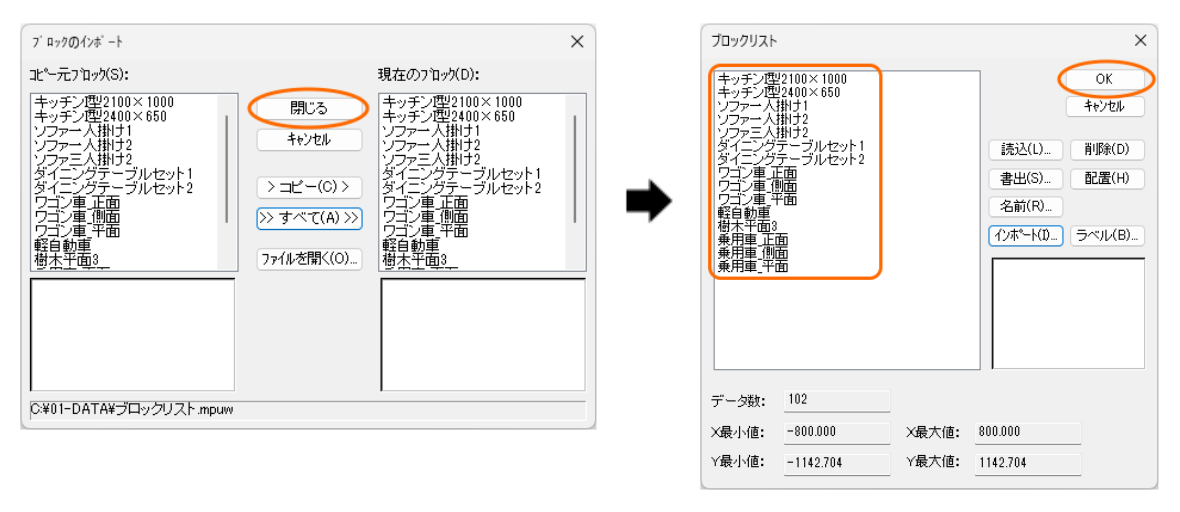

[閉じる]ボタンをクリックすると、「ブロックリスト」ダイアログに戻りインポートされたブロックが表示されます。[OK]ボタンをクリックすると、作業中の画面のファイルにインポートされます。
【ポイント
】

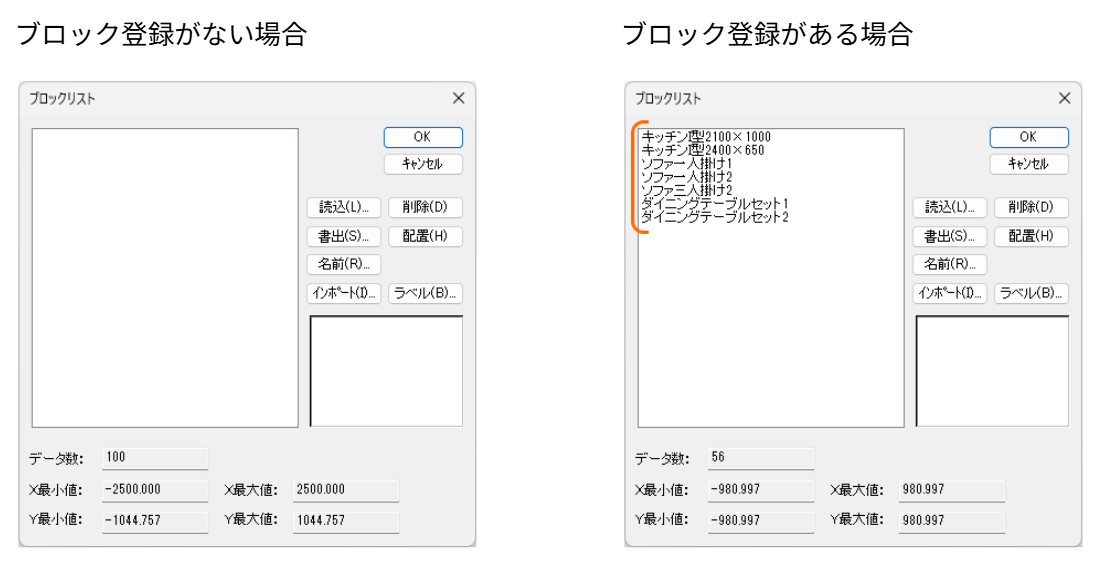

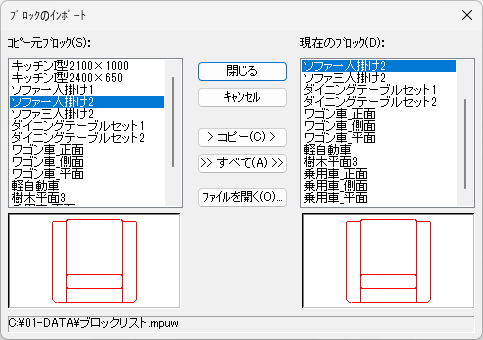

作業中のファイルにインポートする際、既に登録したブロックがある場合はリストに表示されます。
ブロックがすでに登録されていても、追加でインポートできます。
ただし、同じブロック名の場合には上書きされますので、元のブロックを残したい場合は、あらかじめ現在のブロック名を変更しておきましょう。詳細は、「■ブロック名を変更する」をご参照ください。
■インポートしたブロックを配置する
１．「ブロックリスト」コマンドを実行する

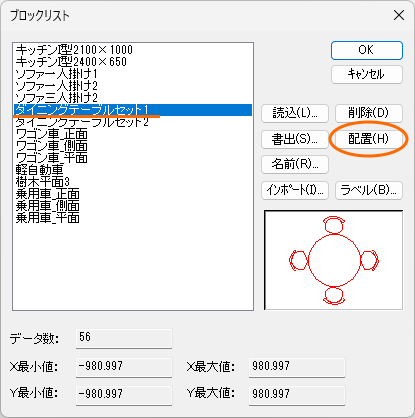

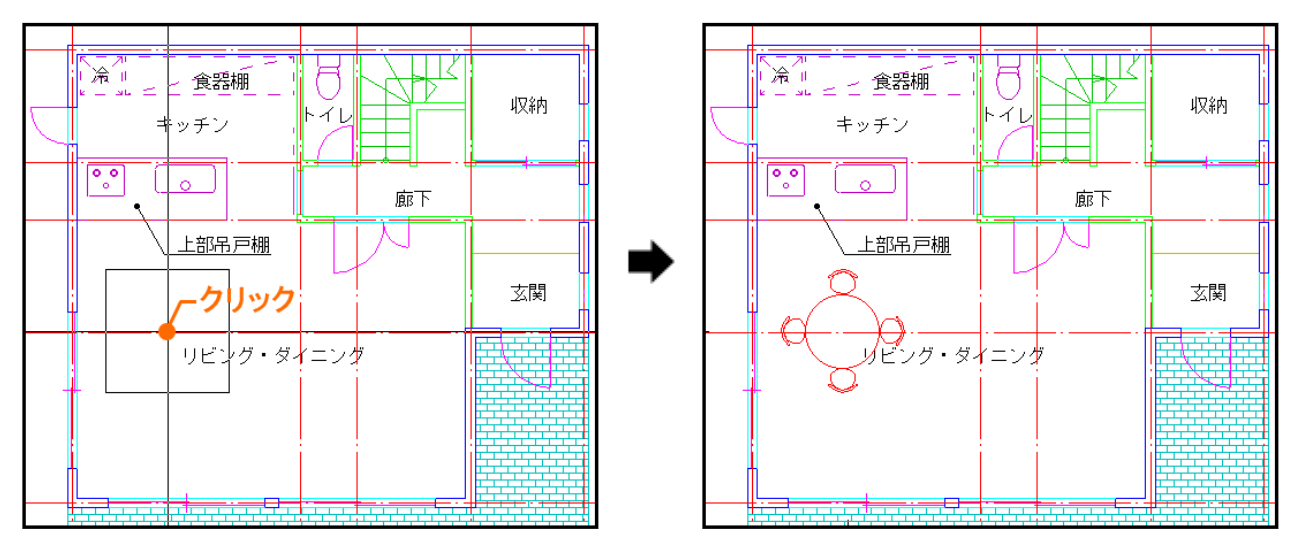

配置するブロックを選択し、[配置]ボタンをクリックする。
位置を指定するとブロックが配置されます。
■ブロック名を変更する
１．「ブロックリスト」コマンドを実行する
２．ブロック名を変更する

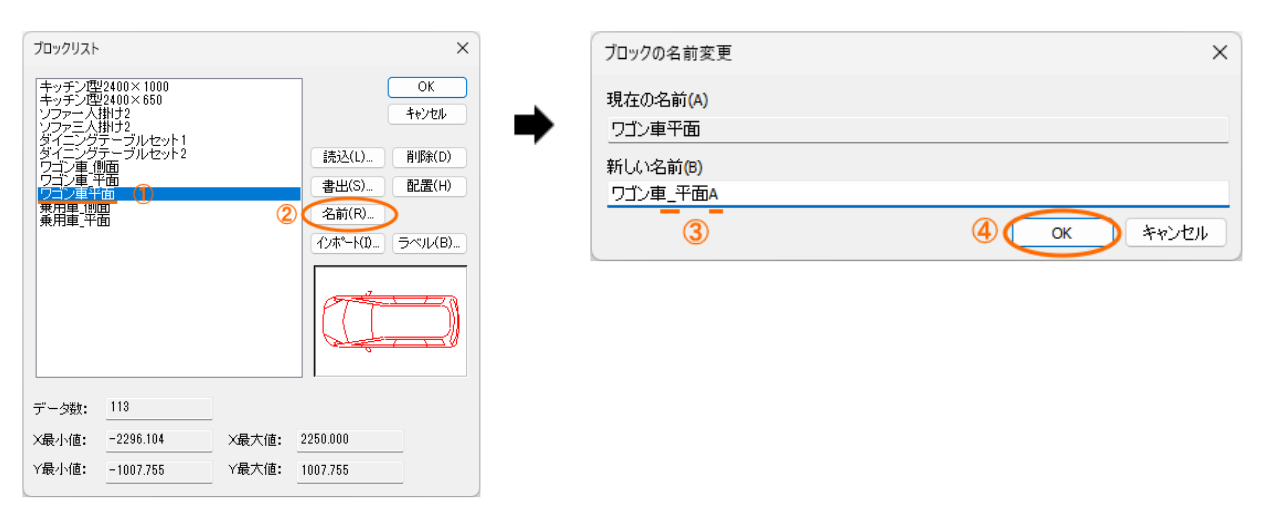

１）変更するブロックを選択し、[名前]ボタンをクリックします。
２）「ブロックの名前変更」ダイアログが表示されますので、[新しい名前]の欄に入力して、[OK]ボタンをクリックします。
３）ブロック名が変更されます。
