建築設計・製図CAD

第94回ブロックの登録方法とブロックの配置

【概要】
図形をブロックとして登録し配置します。

【ブロックにするメリット】
・同じ図形を複数個配置するときに、ファイルに保存されるデータ量を抑えることができます。
・名前をつけて登録しますので、リストで管理できます。
・配置したブロックをブロック単位で集計することもできます。
・配置後も「ブロック編集」コマンドから元の図形を変更できます。配置した同じブロックも同時に変更されますので、一括で変更できたり修正漏れを防げます。

【操作】
■ブロックの登録その１「ブロック登録コマンドから登録」
１．「ブロック登録」コマンドを実行する

[リボンメニュー]　　 [部品]メニュー→[ブロック]パネル→[ブロック登録]
[プルダウンメニュー] [複合/外部図形]→[ブロック登録]

ブロック名を入力し、[OK]ボタンをクリックします。

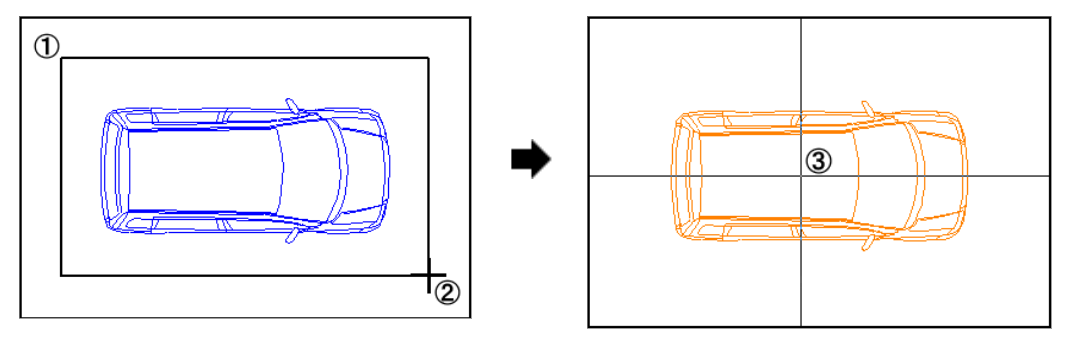

２．登録する図形を選択する
登録する図形を選択し、基点を指示すると、登録されます。

【ポイント】

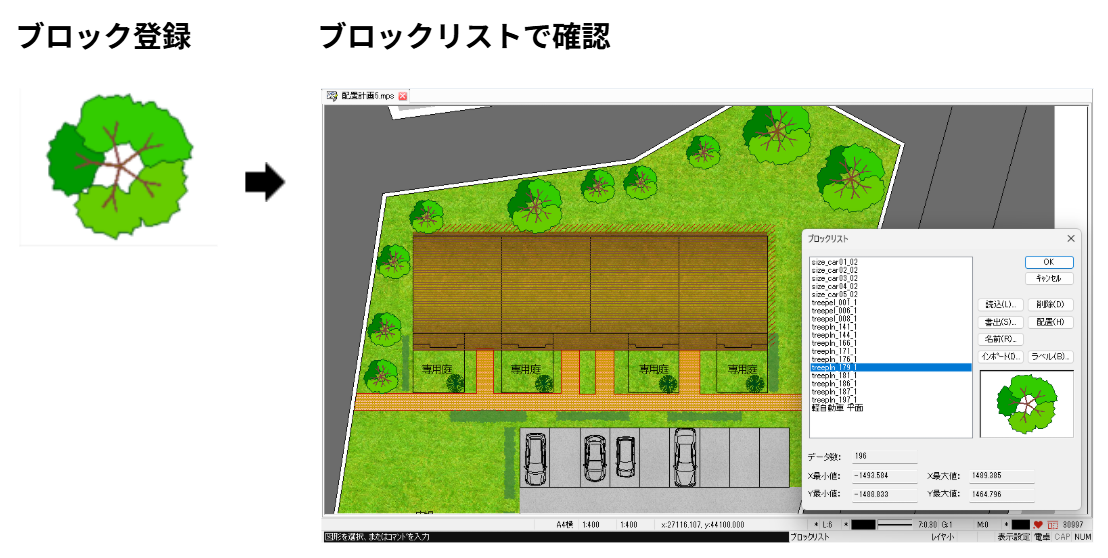

登録されたブロックは「ブロック挿入」や「ブロックリスト」コマンドで確認できます。

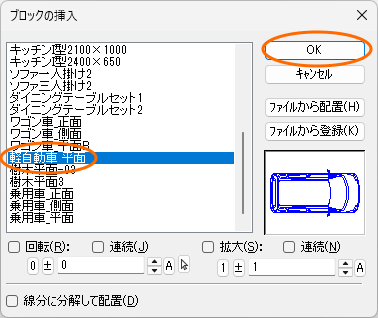

「ブロック挿入」コマンドで画面に配置できます。(「■ブロックの配置」を参照)

■ブロックの登録その２「パーツパレットから登録」
１．「パーツパレット」を表示する

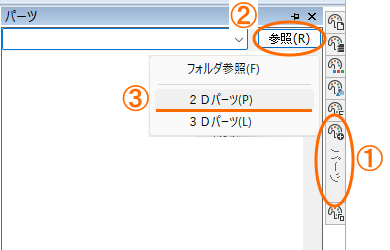

１）画面右側の「パーツ」をクリックすると、パーツパレットが表示されます。
２）[参照]ボタンをクリックして、「2Dパーツ」を選択します。

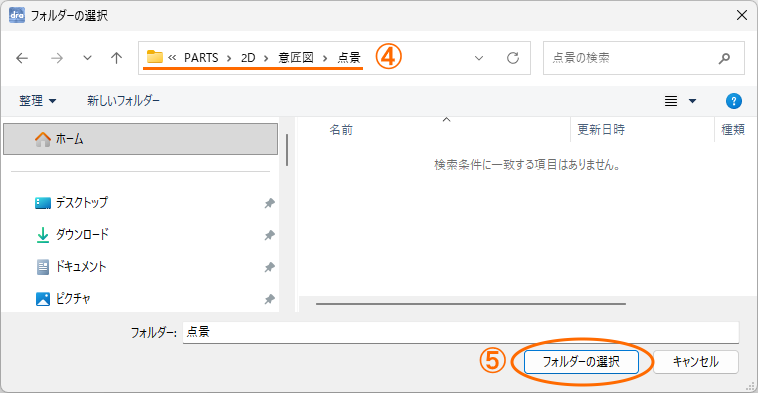

３）「フォルダーの選択」ダイアログが表示されますので、ここでは下記の場所を指定して、[フォルダの選択]ボタンをクリックします。
C:\Users\（ユーザー名）\Documents\archi pivot\プログラム名\PARTS\2D\意匠図\点景\

【ポイント】
「2Dパーツ」「3Dパーツ」にはパーツデータが入っており、2D・3Dフォルダ以下のパーツデータをご利用いただけます。また、オリジナルのパーツデータを作成されている場合は、「フォルダ参照」から指定できます。
※DRA-CADシリーズの LEでは「3Dパーツ」は表示されません。

２．「パーツパレット」にデータが表示される

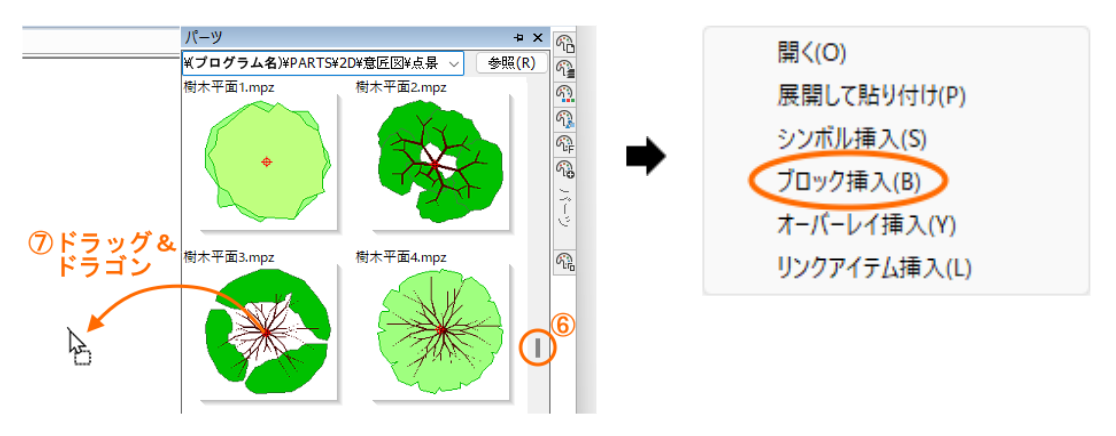

１）パーツパレットの一覧にパーツデータが表示されます。
２）スクロールして登録（挿入）したいデータを画面上にドラッ＆ドロップします。

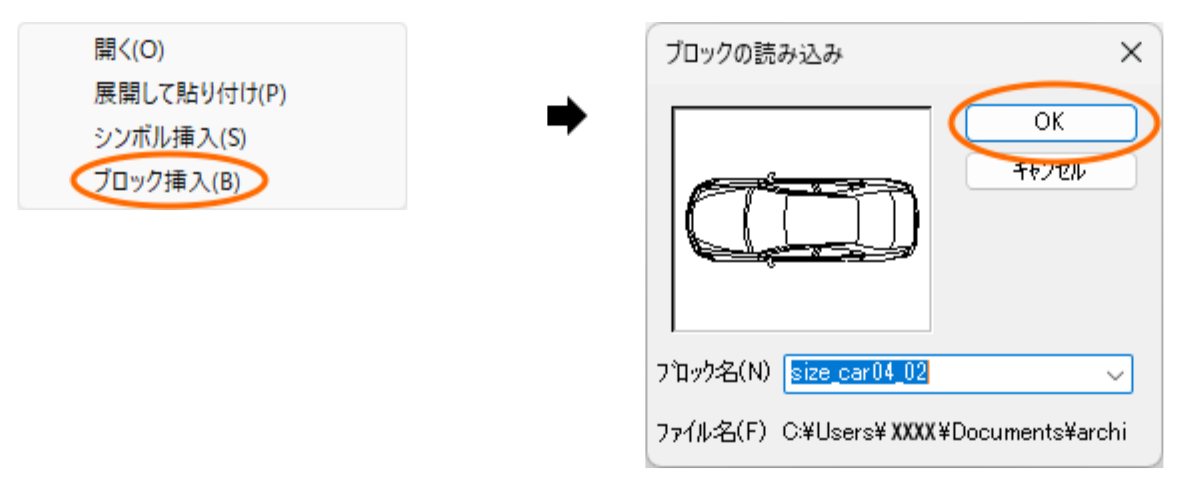

３）メニューから「ブロック挿入」を選択します。

４）「ブロックの読み込み」ダイアログが表示されますので、[OK]ボタンをクリックすると、ブロックとして登録されます。

【ポイント】

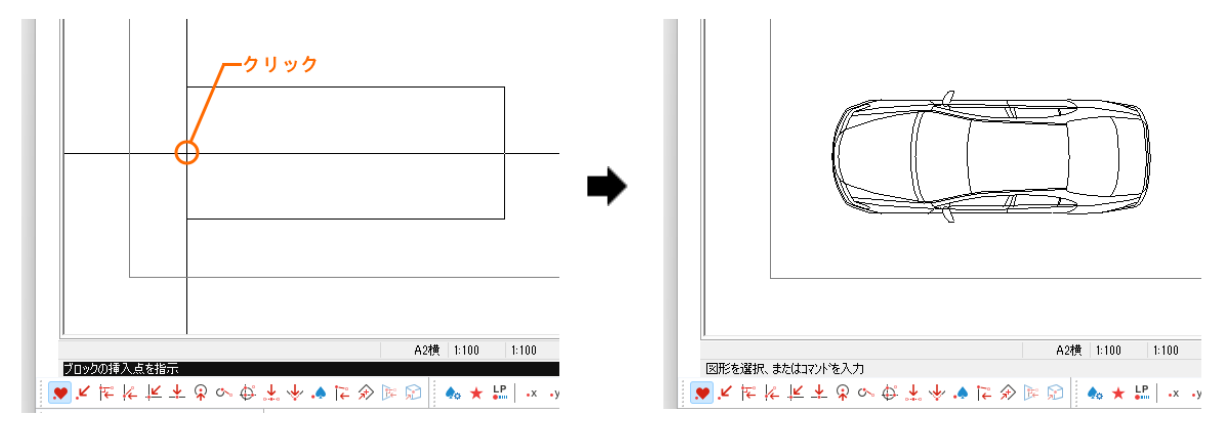

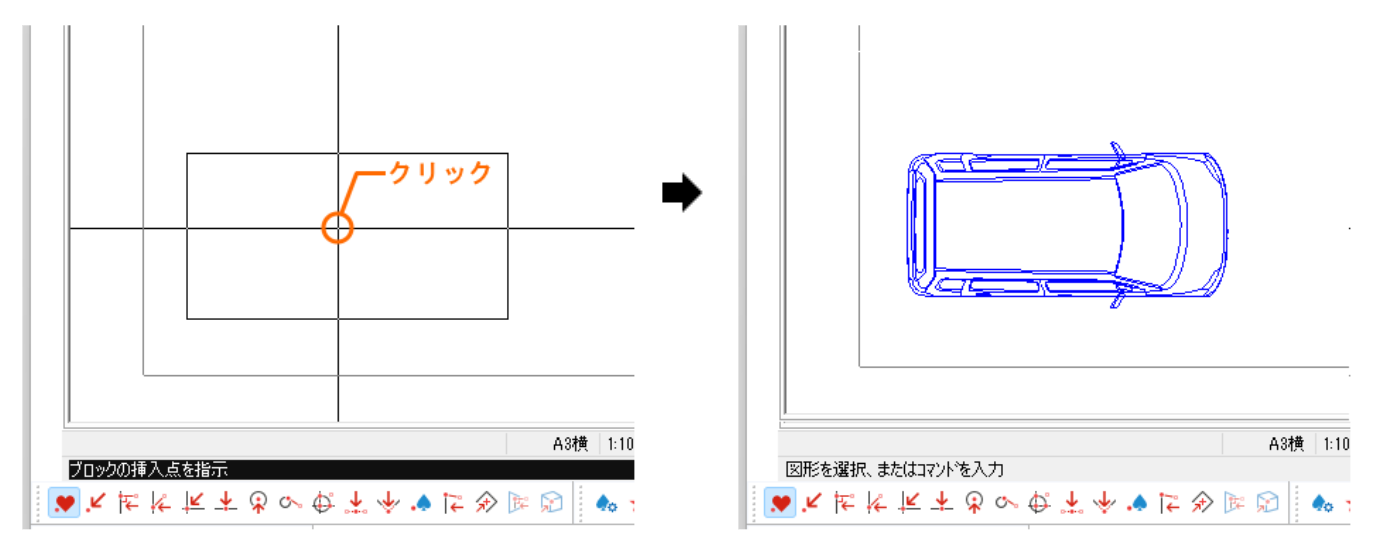

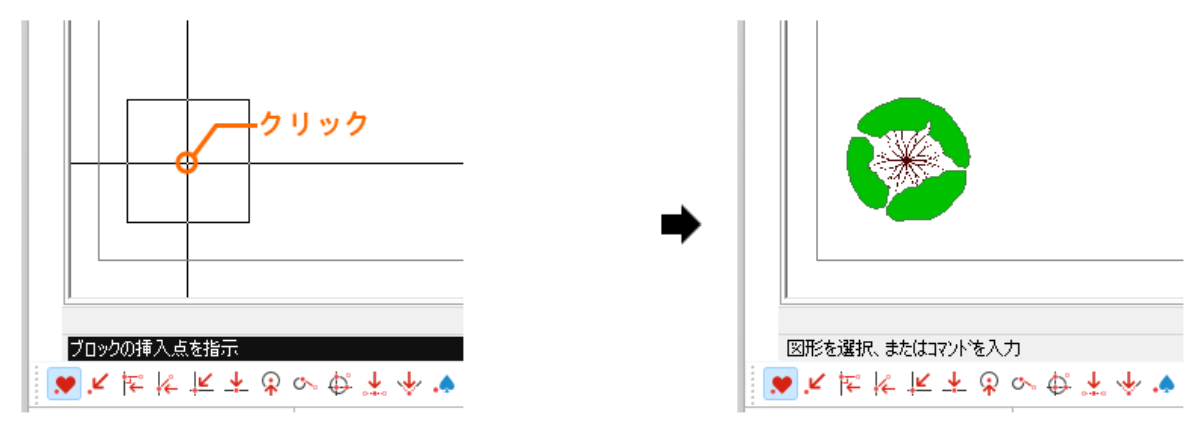

登録されるとカーソルに四角が表示されますので、クリックするとそのままブロックとして配置されます。
四角が表示されているところで右クリックすると、配置はキャンセルされます。

■ブロックの登録その３「DRA-CADアソシエイトの『パーツコレクション』から登録」
下記のアドレスから、DRA-CADアソシエイトを表示し、ログインしてください。
https://www.kozo.co.jp/dracad/member/

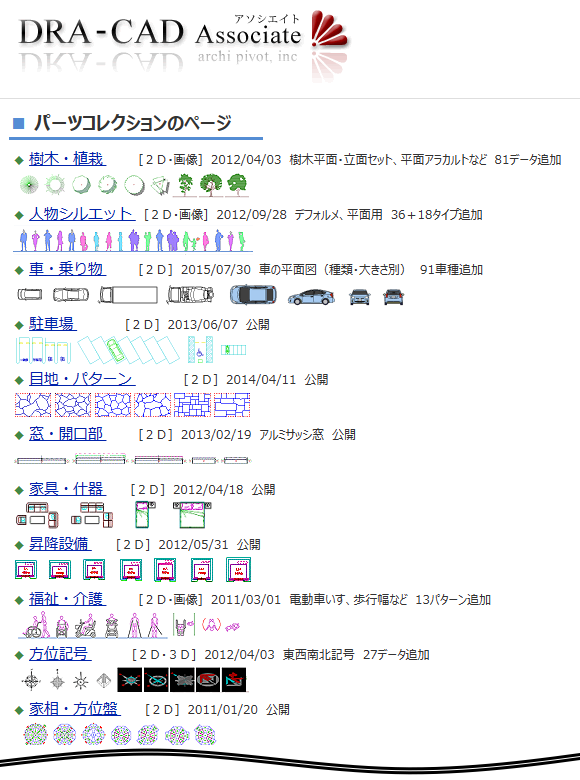

「パーツコレクションのページ」をクリックすると下記の画面が表示されます。

※「DRA-CADアソシエイト」の会員の皆さまには、高品質なパーツデータをご提供しています。
※『パーツコレクション』の◆ご利用上の注意◆ および ◆ご利用方法◆ をご覧ください。

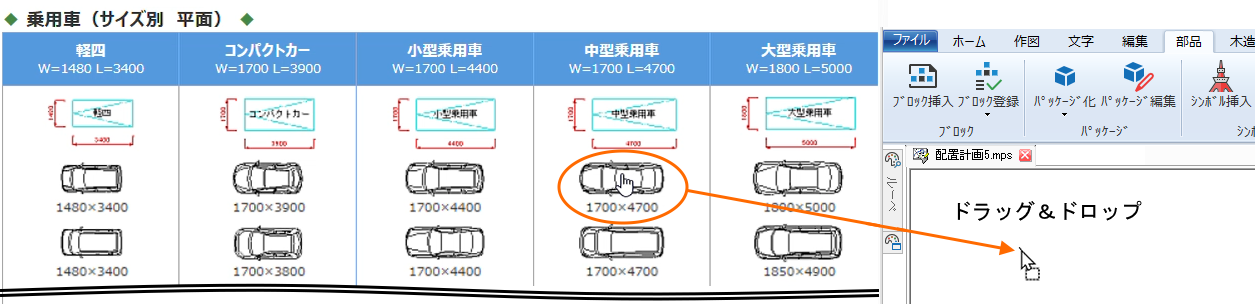

１．パーツデータを表示する パーツコレクションの中からブロック登録したいデータを画面に表示します。ここでは、「車・乗り物」を選択します。
