第25回 3次元ビューポート

【概要】

３次元のビューポートを活用して、２次元平面図と３次元パースというような組みあわせでのレイアウトができます。
任意の方向から見た三次元パースを、レイアウト上に配置して図面として体裁を整えることができます。

【ビューポート挿入】コマンドで３次元ビューポートを挿入する機能をご紹介します。

【操作】

その前に
※レイアウトは、印刷用に図面を配置する機能です。A1用紙出力版やA3縮小版、プレゼン用など、１つの元データから複数の印刷レイアウトが作成できます。
※ビューポートの挿入はレイアウトの画面で行います。そのため【レイアウト作成】コマンドで、レイアウトする画面を用意します。
　あらかじめ用意されたビューポートのレイアウト例を選択するだけで、レイアウト画面が作成・表示されます。

※ここでは、３次元モデリングのパース表示をビューポート挿入しますので、３次元モデリングされたデータを用意します。
　また、レイアウト図面に表示したいシーンを、あらかじめカメラコマンドで設定しておいてください。
　（カメラを設定していない場合は、３次元のビューポートを配置できません。）

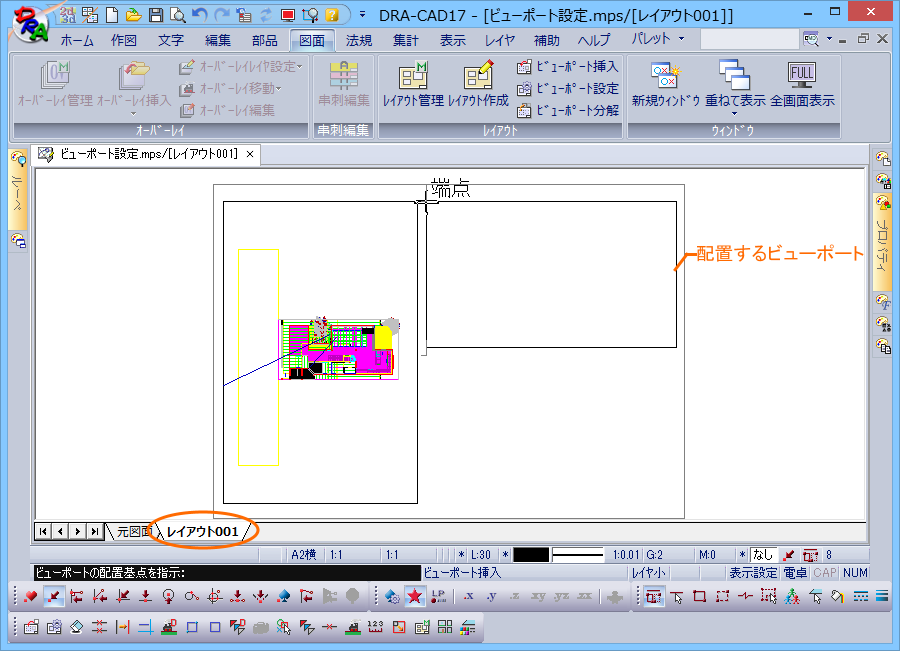

では、下記レイアウトに３次元のビューポートを挿入してみましょう。

１．【ビューポート挿入】コマンドを実行します。
　 ビューポートの形状は矩形・楕円・多角形で配置が可能です。
　 ３次元のビューポートを挿入する場合は、[３次元]ボタンをクリックします。

２．[３次元]ボタンをクリックすると、画面が「元図面」に切り替わります。
　 元図面であらかじめ設定しておいたカメラを選択します。

３．カメラを選択すると、画面が「レイアウト｣に切り替わります。

４．レイアウトに配置すると、３次元のビューポートが設定されます。
　 選択したカメラの設定で３次元表示されます。

５．配置後に設定内容を変更することも可能です。
　 【ビューポートの設定】コマンドで変更します。コマンドを実行し、３次元のビューポート枠を選択すると、ダイアログが表示されます。

６．３次元の項目では、視点・注視点の変更やあおりなどが設定できます。

例：視点を変更

７．図形のプロパティでも変更できます。

例：投影法を変更

ぜひ「3次元ビューポート」を、みなさまの業務にお役立ていただきたいと思います。
※本機能は、DRA-CAD17シリーズ以降でご利用いただけます。
