第8回 フローティングウィンドウ

【概要】

「フローティング・ウィンドウ」は、複数の図面をそれぞれ独立したウィンドウで表示する機能です。ディスプレイごとに図面を自由にレイアウトして、作図・編集・確認・参照などの操作を快適に行えます。
図面を並べて比較したり、図面間のコピー＆ペーストも格段に便利になります。

「フローティング・ウィンドウ」

【利用例】

複数の図面を並べて、データの入力や編集をスムーズに行えます

平面図と平面詳細図を同時に表示しながら作図したり、意匠図と構造図を並べて表示し、整合性を確認しながら編集できます。
別のディスプレイの図面から、図形の複写や移動も行えるので、データの利活用も捗ります。

大きな図面では、複数の範囲を同時に表示することで効率よく作業を行えます

ディスプレイＡでは平面図全体を表示し、ディスプレイＢでは同じ図面の一部を拡大表示します。それぞれのディスプレイで広く大きく表示して作業を行えます。

ノートパソコンとディスプレイをつなぐ

ノートパソコンとディスプレイを接続した場合も同様に行えます。

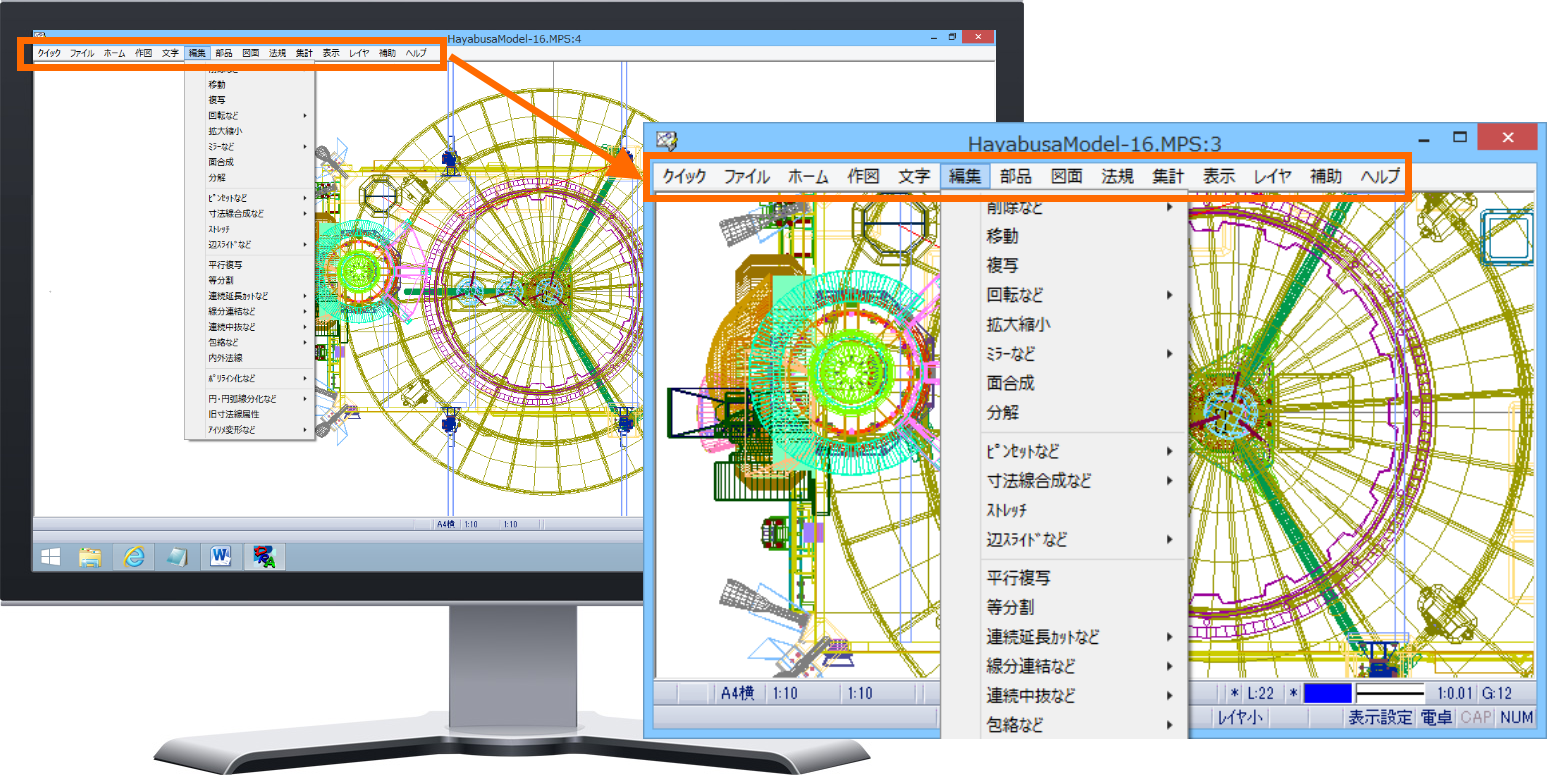

切り離された作業ウィンドウでも独立してプルダウンメニューが表示されコマンドを実行できます。

【操作】

ドラッグ&ドロップで別のディスプレイに作業ウィンドウを配置

作業ウィンドウの図面タブをドラックすると、自由な位置でドロップして配置することができます。2台目のディスプレイＢにドロップすると、ディスプレイＢに配置することができます。

作業ウィンドウを元に戻す

ディスプレイＢの作業ウィンドウを元のディスプレイＡに戻す場合は、ディスプレイＢのフローティングウィンドウバーをディスプレイＡの図面タブの欄にドラックするとマークが表示されますので、その位置でドロップするとディスプレイＡ画面にドッキングします。

【補足】

※「フローティング・ウィンドウ」は、DRA-CAD16以降のバージョンでお使いいただけます。

作図作業の効率化にお役立ていただければと思います。
