独立前の会社でDRA-CADに触れて以来使い続けています。 慣れ親しんだCADなので、他のソフトに変えようと思ったことはないです。 DOS時代に各立面図を立て起こしてパースを作れるようになってから、3次元も活用しています。 現在一人で仕事をしていますが、以前在籍していたスタッフたちとチームを組んで仕事に当たることもあります。 構造や設備とのやり取りは、Jw_cadで行うことも多いですが、CADデータと一緒にPDFも送ってもらっています。 できるだけCADデータは変更せずPDFを出力した印刷物を成果物としているので、データ変換で困ることもありません。

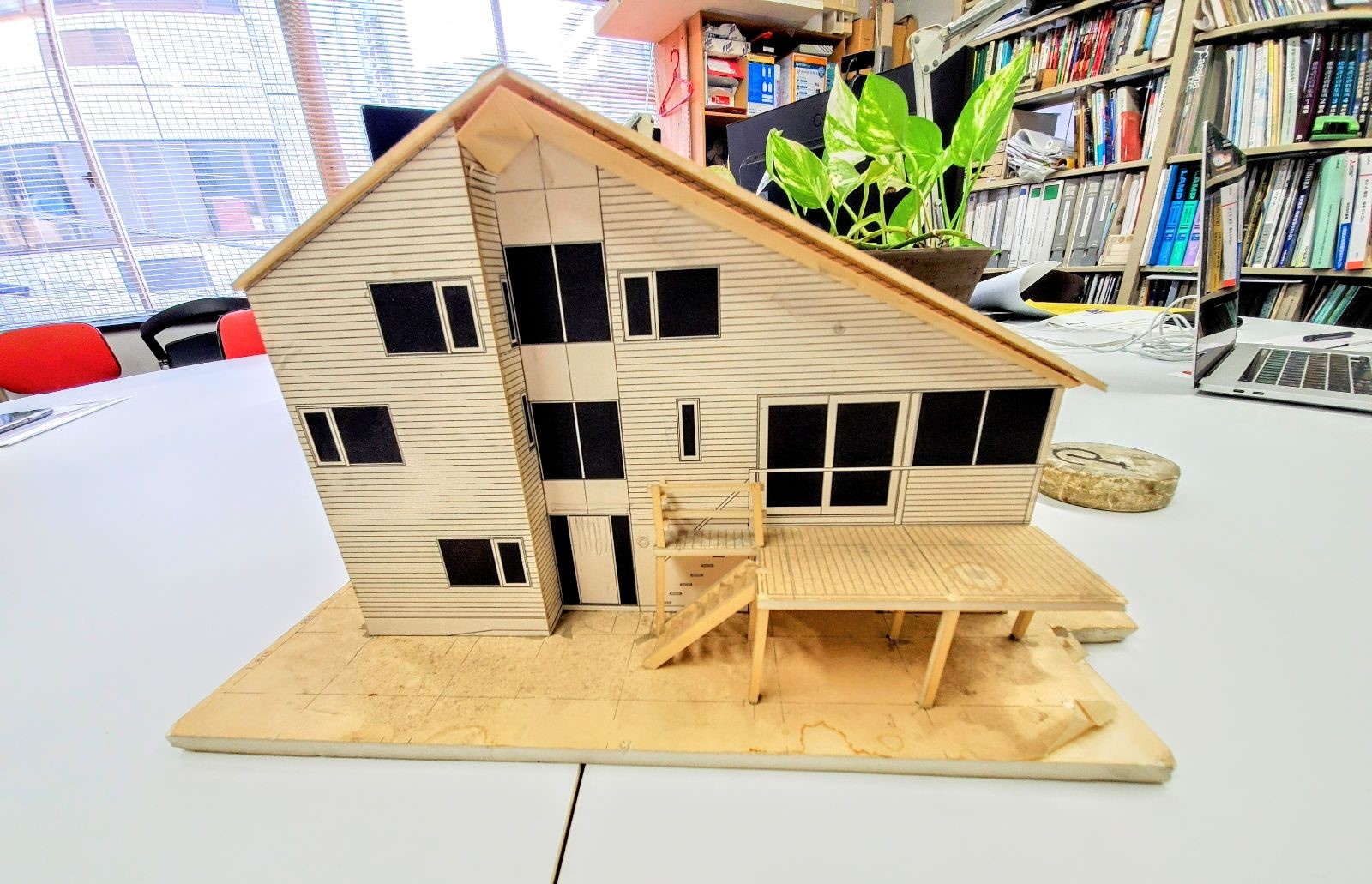

昔使っていたDOS時代(約20年前)のデータを、 最新のDRA-CADでも開けて操作できるのが良いです。 先日、何十年も前に手掛けた住宅のウッドデッキへの木製階段を、オーナーから別物件へ移設したいとの話がありました。 当時のデータを開いて、設計図をすぐにあたれたので助かりました。写真に写っているのはその設計図を模型にしたものです。

エスキースの段階で、最初に3次元モデルを作ることが多いです。 建物に曲面があったり、敷地に高低差があったりする場合は、 正確なスケッチを手書きで行うのは難しいです。 DRA-CADで立体にすれば、アングルを決めて、隠線除去を行えば線画が簡単に出来上がります。 DRA-CADで印刷した線画の上に、トレーシングペーパーを重ねて、手書きでスケッチを進める手法をとっています。 建物の正確なラインをCADで作り、それを手書きでトレースすることで、雰囲気の良いエスキースが行えます。

DRA-CAD6からDRA-CAD19へバージョンアップした時、描画速度が上がって驚きました。 また、移動や複写コマンドのクリッピング機能も便利です。 １つのファイルに複数の図面を描くことも増えていて、複数範囲印刷の機能も助かっています。

3次元の隠線除去表示の精度を上げてほしいです。 円柱同士が交わるような場面で、線がはみ出したりすることがあります。 また、ドラフタで角度を複数記憶して切り替えられるとうれしいです。 通り芯が複数回振れる計画も多いので。

CTRLキーとSHIFTキーを押しながらクリックすると、 指定した図形と同じ角度に自動回転するのですか。これは便利ですね。 ちょうどそのような物件が来ているので助かります。

この図面は、100,000haにおよぶベトナムの経済区の拡張マスタープランに携わった時のものです。 1haの正方形の塗り図形を、1,000個計画地にレイアウトしました。 数量は、図形のプロパティで一瞬で確認できますが、万が一塗り図形が重なってしまってはいけません。 そこで、正方形は半透明の塗り属性にしました。そうすると重なっている箇所があれば色が濃くなるので、 目視で正しく配置できたかをチェックしました。
