新機能概要

建築の未来を創造する設計ツールへ

2025年の省エネ適合義務化に向けた法改正への対応。
拡張現実の活用(AR)や構造計算との連携を強化した建築設計ツールです。

プログラム連携とデータ互換性の向上

計画地で図面をAR表示

図面や3Dモデルを現実空間へARで投影

iPhoneやiPadのレンズを通して、平面図や3Dモデルを現実空間に配置できます。計画地で実際のスケール感を確認したり、クライアントと完成イメージを共有したりできます。
※AppStoreから専用アプリ「DRA AR」のインストールが必要です。

CEDXMデータから図面生成

CEDXMデータから図面化

木造軸組工法住宅の意匠CADと生産CADとのデータ連携フォーマットに対応します。HOUSE-ST1など構造計算ソフトの作成データを、平面図や3Dモデルとして読み込めます。

2025年問題を意識した設計アシスト

数量を拾い入力シートへ

省エネ適合義務化に向けて

2025年にすべての住宅が省エネ適合義務化となります。
図面から面積や長さなどの数値を集計して、省エネ計算書の根拠となる参考図を作成できます。

ZEH壁量基準に対応した計算

4号特例縮小に対応した壁量計算

太陽光パネルや断熱材などによる重量化を受け、新設されるZEH壁量基準計算に対応できます。長期間安全に暮らすため、また増改築時への備えとして早めの対応が呼びかけられています。

既存機能の拡張と改良

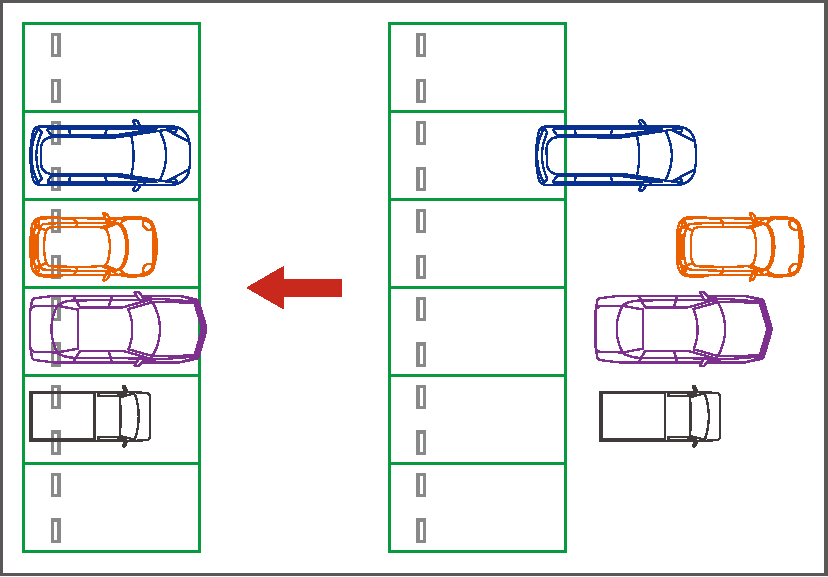

自動均等割付けで表に収める

文字の微調整をスマートに

数値ではなく感覚的に少しだけ移動させたり、文字の原点や幅を統一して枠内に収めたりなど、文字の位置や大きさ、スタイルなどを調整する機能を集約しました。これにより、希望する操作を素早くできます。

異なる縮尺でも同じ形状

改良されたモクモクペンと文字の連番文字記入

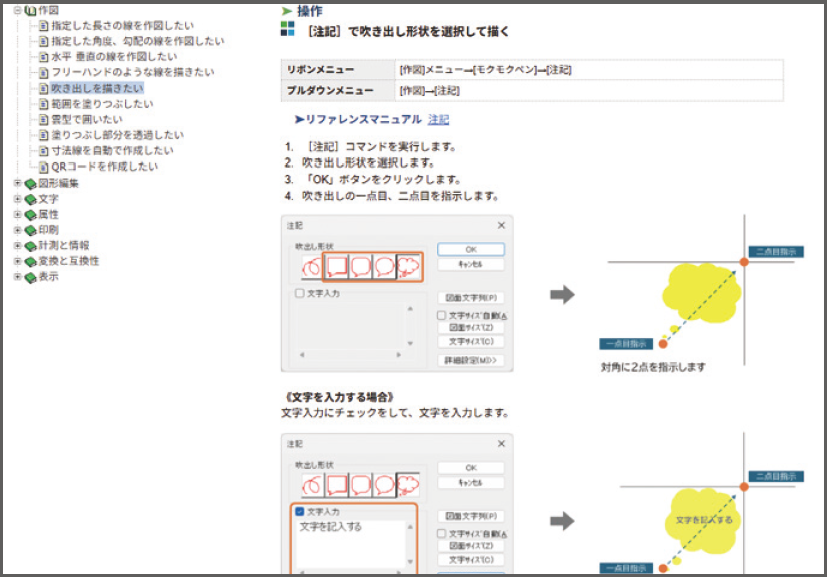

人気のモクモクペンの起動を高速化し、文字の自動中央配置などで使いやすくしました。
文字の連番記入では、連続する文字列の組み合わせをカスタマイズできます。

簡単に最適な大きさで描ける

矢印を思いのままに描く

修正指示やプレゼンテーション用の矢印を、細かな設定なしに描けます。
思いついた瞬間に、大きさやプロポーション・角度などを素早く、自在に変えて作成できます。

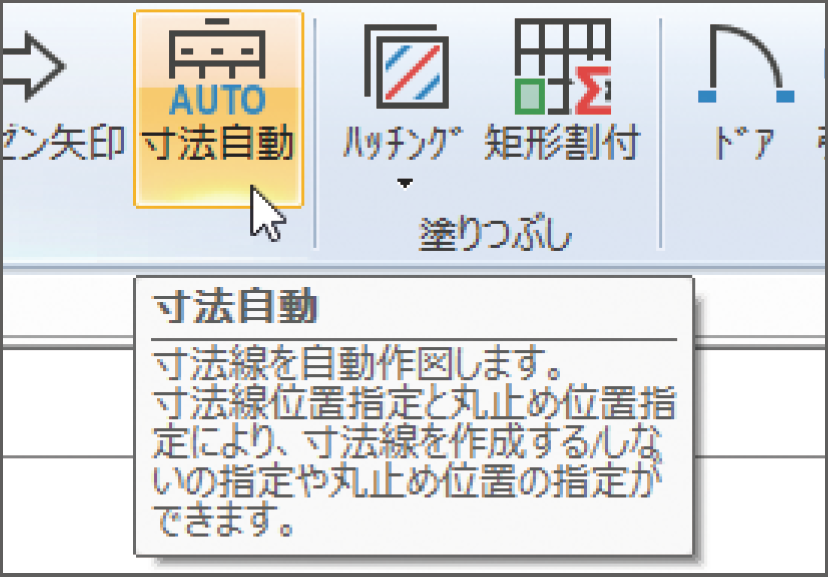

図面周囲に一度に寸法線を描く

一括で寸法線を描く

基本計画の初期段階で、平面プランとして通り芯や壁などを作図した後に、一度に図面周囲に寸法線を描けます。
計画の立案時に、図面の体裁を手早く整えられます。

オーバーレイの印刷色を設定

細かな設定に対応した印刷機能

複数図面をまとめて印刷する時に、カラーモードの選択や複数範囲指定の無効化ができるようになりました。
オーバーレイ図面の指定色による印刷も可能です。

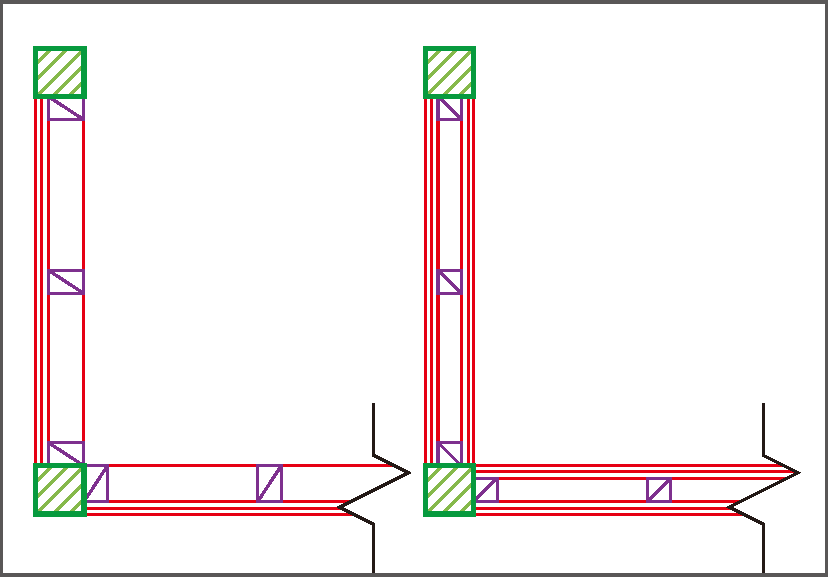

二重線を1つの物として集計

実務的な改良を図った数量集計

集計結果の値を、任意の計算式に代入する機能が追加されました。例えば図形の長さを1/2に評価することで、壁やフェンスなどのダブル線の長さをシングル線として集計できます。

そのほかの新機能

接続したいPC鋼材を選ぶだけ

PC鋼材間の結合曲線の作図

PC(PCa)設計における、PC鋼材間を結ぶ曲線を作図できます。

環境設定で好みの配置に

選択モードバーの表示位置

コマンドのダイアログに表示される選択モードバーの位置をカスタマイズできます。


DRA-CAD22のみの機能(DRA-CAD22 LEではご利用できません)

DRA-CADの
資料・体験版・購入はこちらから。

モバイルアプリ「DRA Viewer」との連携

現場でメモしてデスクトップで活用

DRA Viewerは誰でも手軽に利用できる、DRA-CAD二次元図面ビューアーアプリです。お手持ちのiPhoneやiPadを使ってDRA-CAD図面を活用できます。注釈機能でメモした内容をそのまま表示できるほか、クラウドやメールにより、現場での調査結果を速やかに設計者へ伝えられます。
