BIMモデルから省エネ計算が行える「SAVE-建築 for Revit」
SAVE-建築 for Revitは株式会社建築ピボットが開発したモデル建物法による省エネ計算と申請図書の作成を支援するRevitアドインソフトです。BIMモデルからモデル建物法省エネ計算用の入力シートを作成、根拠図面、省エネ適合性判定計画書の作成が行えます。
BIMモデルから省エネ計算を行うメリット
・データ不整合の解消
BIMの最大の特長は、データの整合性が保たれるという点です。SAVE-建築 for Revitは、Revitの意匠・設備BIMモデルから省エネ計算用の外皮モデルや入力シート、根拠図を作成します。申請時のデータ不整合の問題が解消されます。
主な機能
・BIMモデルから入力シートを作成
「Revit」の外皮モデルや設備モデルから、モデル建物法の入力シートを作成し、建築研究所のWebプログラムに読み込むことで計算結果がダウンロードされ、帳票を取得できます。
・根拠図面の作成支援
「Revit」の意匠モデルの外壁や窓、屋根などの熱的境界部分から、省エネ申請に使用可能な断熱範囲図などの根拠図面を、「Revit」上で作成できます。
・省エネ適合性判定計画書の作成支援
付属のテンプレートを使用することで省エネ適合性判定計画書を簡単に作成でき、そのまま申請図書として所管行政庁や審査機関へ提出できます。
BIMモデルから省エネ計算を行う手順

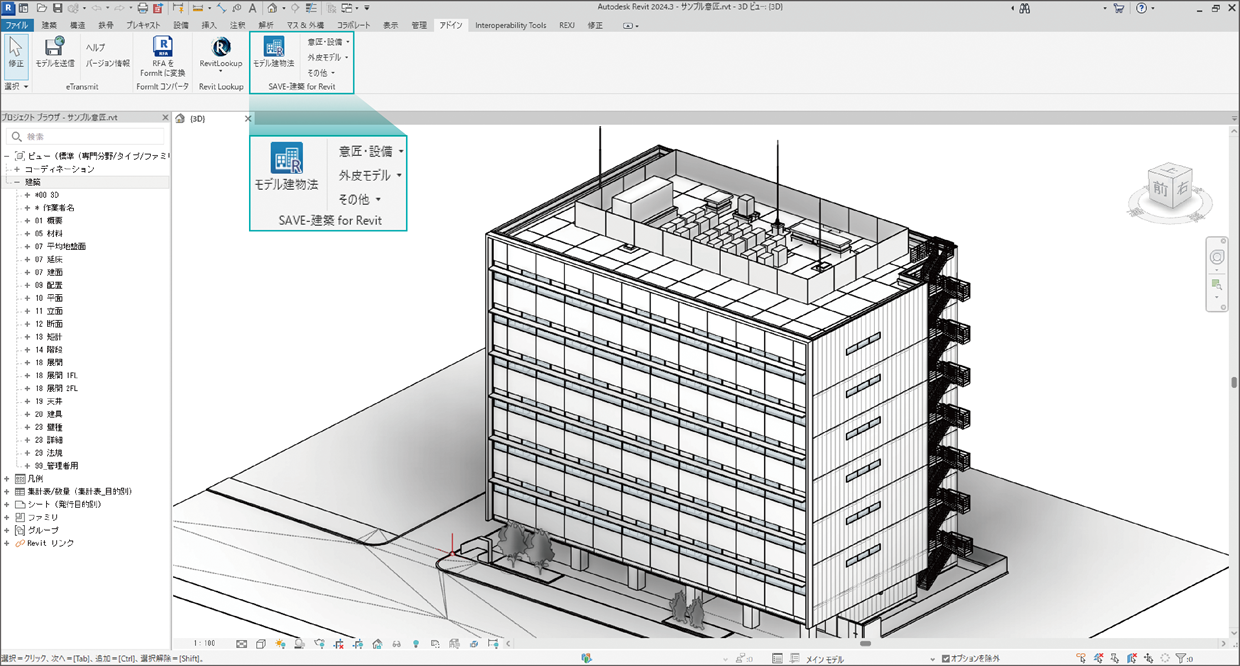

1. RevitのアドオンメニューからSAVE-建築 for Revitを選択
2.意匠モデルから外壁や窓、屋根などの熱的境界部分を取得した外皮モデルを作成。
3.外皮や設備の情報は、マッピングテーブル機能で変換
4.建築研究所のWebプログラムに読み込めるモデル建物法の入力シートを自動で作成。
5.建築研究所のWebプログラムにアップロード。
6.Webプログラムから、モデル建物法の計算結果や帳票を取得。
7.根拠図面や省エネ適合性判定計画書を出力。6と共に、このまま申請図書として提出可能。
「SAVE-建築Ver5.1」に付属するソフトウェア
「SAVE-建築 for Revit」は「SAVE-建築Ver5.1」をご購入いただくことでお使いいただけます。詳しくはSAVE-建築Ver5.1の製品ページをご覧ください。
