｜外皮パターン管理

住戸部編集モードのみ　メニュー：[ホーム]メニューから〔設定〕パネルの[外皮パターン管理]をクリック

外皮パターンを設定します。新規追加や編集も行えます。

※間取りタイプ、外皮パターンの考え方については、[概要]-[入力手順概要]-[間取りタイプと外皮パターン]を参照してください。

■ 操作

1.[ホーム]メニューから〔設定〕パネルの[ 外皮パターン管理]を選択する

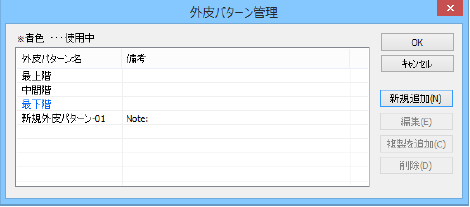

2.外皮パターン管理ダイアログが表示される

[新規追加]ボタン　：新規に外皮パターンを作成し追加します。
[編集]ボタン　　　：すでにある外皮パターンを編集します。
[複製を追加]ボタン：すでにある外皮パターンと同じものを複製し追加します。
[削除]ボタン　　　：すでにある外皮パターンを削除します。

※すでにあるプランを選択すると、[編集]、[複製を追加]、[削除]ボタンが有効になります。

●外皮パターンの編集

1.外皮パターン管理ダイアログから編集する
編集する外皮パターン名を選択し、[編集]ボタンをクリックします。

2.外皮パターン概要ダイアログが表示される
名前や基準外壁高さなどを変更し、[ＯＫ]ボタンをクリックします。

3.外皮パターン管理ダイアログに編集した外皮パターン名が表示される

●外皮パターンの複製を追加

1.外皮パターン管理ダイアログから複製を追加する
外皮パターン名を選択し、[複製を追加]ボタンをクリックします。

2.外皮パターン管理ダイアログに複製した外皮パターン名が表示される

●外皮パターンの削除

1.外皮パターン管理ダイアログから削除する
削除する外皮パターン名を選択し、[削除]ボタンをクリックします。

2.指定した外皮パターンが削除される

外皮パターン概要

■ ダイアログ

■ 説明

入 力 項 目	説　　明
名前	外皮パターン名を入力します。
基準外壁高さ	代表的な外壁高さを入力します。
北側角度	真北の方位を規定する基準軸(｢Ｘ軸から｣、｢Ｙ軸から｣)を指定し、基準軸に対する真北の角度を入力します。 1)参照
住戸のタイプ	プルダウンリストから選択します。
屋根断熱	「なし」、「あり」のいずれかを選択します。「あり」を選択すると作業ウィンドウの入力階タブに「ＲＦ」が 追加され、屋根の入力が行えます。
地下ピット	「なし」、「あり」のいずれかを選択します。「あり」を選択すると作業ウィンドウの入力階タブに「地下 ピット」が追加されます。
備考	記載事項がある場合に入力します。

1)住戸の北側角度の設定は、住棟部編集モードの【建築概要】コマンド、住棟部編集モード・住戸部編集モードの【間取りタイプ管理】コマンドで 設定が行えます（詳細は、住棟部編集モードの「建築概要」を参照）。
【建築概要】コマンドや【間取りタイプ管理】コマンドで住戸の北側角度を設定していない場合、住戸部編集モードの北側角度は初期値が設定されます。

住戸部編集モードの【外皮パターン管理】コマンドを実行し、外皮パターンをダブルクリックすると、外皮パターン概要ダイアログが表示されますので、 北側角度を設定します。

外皮パターンごとに北側角度を設定します。
