｜UA値ηA値計算表
計算書(住宅・住戸)出力からUA値ηA値計算表を個別に、Excel形式のファイル(拡張子「.xlsx」)で出力します。
各部位の「➀面積の合計」、「➁貫流熱損失の合計」、「➂➃日射熱取得量の合計」を算出し、
外皮平均熱貫流率(UA値=➁÷➀)及び平均日射熱取得率(ηAC値=➂÷➀、ηAH値=➃÷➀)が表示されます。
その際の判定結果も表示されます。
◆UA値ηA値計算表
■ 説明
| 項 目 | 説 明 |
|---|---|
| 部位 | 計算対象の外皮となる部位が表示されます。 屋根(属する天窓)、天井、外壁(属する開口部)、床、基礎、界壁(属する開口部)、界床、 構造熱橋部の順で出力されます。 ※隣接住戸がある場合、界壁・界床に出力されます。 |
| 方位 | 各部位の方位が表示されます。 外皮に依存する熱橋の場合、「熱橋が生じる部位」の方位が熱橋の方位となります。 外皮に依存しない熱橋(独立熱橋)の場合、指定した方位が熱橋の方位となります。 |
| 材料名 熱橋部名 | 各部位の材料名（層構成リストの材料記号、開口リストの開口記号）が表示されます。 熱橋の場合、熱橋名称が表示されます。 |
| 部位名 | 出力図面で出力される部位名が表示されます。 |
| 部位寸法・面積 | 各部位の寸法（幅、高さ）・面積が表示されます。基礎・構造熱橋部は表示されません。 幅[m] ：外壁（界壁）、開口の幅が表示されます。 ※屋根、天井、床(界床)、小屋裏壁の場合、外壁（界壁）、開口部の直接入力面積の場合、 表示されません。 高さ[m] ：外壁（界壁）、開口の高さが表示されます。 ※屋根、天井、床(界床)、小屋裏壁の場合、外壁（界壁）、開口部の直接入力面積の場合、 表示されません。 面積[㎡] ：各部位の面積が表示されます。熱橋、基礎は表示されません。 ※外壁（界壁）・屋根の場合、開口部を含んだ面積が表示されます。 |
| 面積(開口部除く)[㎡] | 各部位の面積が表示されます（熱橋、基礎は表示されません）。 屋根、外壁（界壁）で開口部（天窓）がある場合、開口部（天窓）を除いた面積が表示されます。 |
| 土間周長 熱橋長さ[m] |
土間床の外周部の基礎周長、又は熱橋の長さが表示されます。 |
| 熱橋案分数 | 熱橋の場合、熱橋の案分数が表示されます。 例) ２案分 ⇒ １/２、３案分 ⇒ １/３ |
| 熱貫流率[W/㎡K] 線熱貫流率[W/mK] |
各部位の熱貫流率、又は基礎の線熱貫流率及び熱橋の線熱貫流率が表示されます。 |
| 隣接空間 | 各部位で設定された隣接空間が表示されます。 熱橋の場合、「熱橋が生じる部位」の隣接空間が、熱橋の隣接空間となります。 |
| 温度差係数 | 隣接空間に伴った温度差係数が表示されます。 熱橋の場合、「熱橋が生じる部位」の温度差係数が、熱橋の温度差係数となります。 |
| 貫流熱損失 | 各部位の貫流熱損失が表示されます。 面積(※長さ)×熱貫流率（※線熱貫流率）×温度差係数で算出されます。 ※土間床外周部の基礎、又は熱橋の場合 |
| 方位係数 (冷房期・暖房期) |
各部位の方位係数が表示されます。 地域区分・方位によって冷房期・暖房期の方位係数が決定されます。 |
| 日除け効果係数 (冷房期・暖房期) |
日除け効果係数が表示されます(日除け効果がない場合は1.0)。 外壁の場合、直接入力から日除け効果係数を設定することができます。 ドアの場合、開口コマンド又は、選択モード：開口で日除け装置を設定することで、 日除け効果係数が算出されます。 |
| 日射熱取得率 (冷房期・暖房期) |
日射熱取得率が表示されます。 一般部位（ドアも含む）の場合、0.034×日除け効果係数×熱貫流率で算出されます。 開口部(窓)に関する詳細(日射熱取得量の算出)は、「(別表1)窓の日射熱取得率」で算出され、 表示されます。 |
| 日射熱取得量[W/K] (冷房期・暖房期) |
日射熱取得量が表示されます。 一般部位の場合、方位係数×面積×日射熱取得率で算出されます。 床・基礎・界壁・界床等の部位の日射熱取得量は算出されません。 |

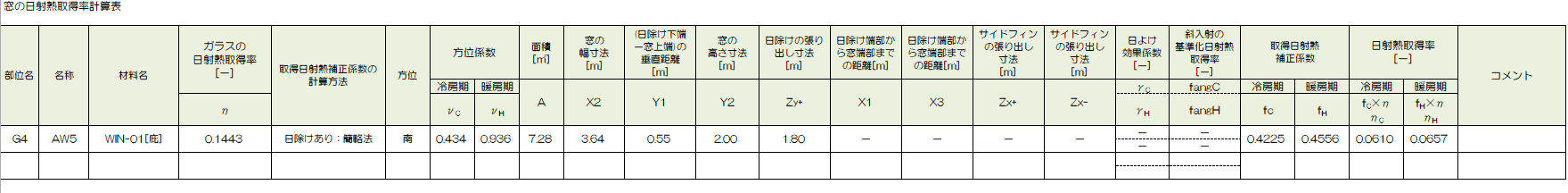

◆窓の日射熱取得率計算表
■ 説明
| 項 目 | 説 明 |
|---|---|
| 部位名 | 出力図面（平面図(外壁・開口)）で出力される開口の部位名が表示されます。 |
| 名称 | 計算対象の窓の名称が表示されます。 |
| 材料名 | 窓の材料名（開口リストの開口記号）が表示されます。 |
| ガラスの日射熱取得率 | ガラスの日射熱取得率が表示されます。 |
| 取得日射熱補正係数の 計算方法（※1） |
取得日射熱補正係数の計算方法（「規定値」、「簡略法」、「日除け効果と斜入射特性」、 又は「直接入力」）が表示されます。 計算方法は、開口コマンド又は、選択モード：開口の「取得日射熱補正係数の計算方法」で指定します。 |
| 方位 | 窓の方位が表示されます。 |
| 方位係数 (冷房期・暖房期) |
各部位の方位係数が表示されます。 地域区分・方位によって冷房期・暖房期の方位係数が決定されます。 |
| 面積 [㎡] |
窓の面積が表示されます。 |
| 窓の幅寸法[m] X2 |
入力した窓の幅寸法が表示されます。 |
| (日除け下端－窓上端) の垂直距離[m] Y1 |
日除け下端から窓上端までの垂直距離が表示されます。日除けがない場合は表示されません。 |
| 窓の高さ寸法[m] Y2 |
入力した窓の高さ寸法が表示されます。 |
| 日除けの張り出し 寸法[m] Zy+ |
日除けの張り出し寸法（Zy+）が表示されます。日除けがない場合は表示されません。 |
| 日除け端部から窓端部 までの距離[m] X1 |
日除けの端部から窓端部までの距離（X1）が表示されます。 開口コマンド（プロパティ）で設定されていない場合は表示されません。 |
| 日除け端部から窓端部 までの距離[m] X3 |
日除けの端部から窓端部までの距離（X3）が表示されます。 開口コマンド（プロパティ）で設定されていない場合は表示されません。 |
| サイドフィンの 張り出し寸法[m] Zx+ |
サイドフィンの張り出し寸法（Zx+）が表示されます。 開口コマンド（プロパティ）でサイドフィンが設定されていない場合は表示されません。 |
| サイドフィンの 張り出し寸法[m] Zx- |
サイドフィンの張り出し寸法（Zx-）が表示されます。 開口コマンド（プロパティ）でサイドフィンが設定されていない場合は表示されません。 |
| 日除け効果係数[-] γC、γH |
日除け効果係数が表示されます。 「取得日射熱補正係数の計算方法」（※1）で指定した計算方法が「日除け効果と斜入射特性」の場合、 表示されます。 日除け効果係数は、建築研究所の「日よけ効果係数算出ツール」のWEB-APIを使って算出されます。 また、日除け効果係数の根拠資料は「開口のプロパティ」ダイアログの計算結果PDFボタンから取得する ことができます。 |
| 斜入射の基準化 日射熱取得率[－] fangC、fangH |
垂直入射に対する斜入射の規準化日射熱取得率が表示されます。 「取得日射熱補正係数の計算方法」（※1）で指定した計算方法が「日除け効果と斜入射特性」の場合、 表示されます。 斜入射の規準化日射熱取得率は、 「表1 暖房期および冷房期の垂直入射に対する斜入射の 規準化日射熱取得率」（3-4-9頁）から取得されます。 |
| 取得日射熱補正係数 fC、fH |
「取得日射熱補正係数の計算方法」（※1）で指定した計算方法により取得日射熱補正係数が算出され、 表示されます。 「規定値」：fHは0.51、fCは0.93 として設定されます。 「簡略法」： 「B.3 地域の区分、方位及び開口部の上方の日よけ（オーバーハング）の形状に応じて 簡易的に算出する方法 」（3-4-8頁）から算出されます。 「日除け効果と斜入射特性」： 「B.4 地域の区分、方位及び日よけの形状に応じて算出した 日よけ効果係数とガラス仕様に応じた斜入射特 性を用いる方法 」（3-4-8頁）から算出されます。 「直接入力」： 直接入力された値が設定されます。 |
| 日射熱取得率 (冷房期・暖房期) |
日射熱取得率が表示されます。 ガラスの日射熱取得率×取得日射熱補正係数で算出されます。 |
| コメント | 開口（直接入力）でコメントを設定した場合、表示されます。 |
