｜選択モード：壁
確認や編集・削除を行う場合に、選択対象(壁)だけを表示します。
■ 操作
1.[ホーム]メニューから〔選択モード〕パネルの[ 壁]を選択する
壁のデータのみカラー表示になり、それ以外は薄青緑色表示となります。
2.解除する
[ 壁]をクリックすると、選択モードが解除されます。
●壁の確認・変更を行う
壁の属性情報の確認や変更が行えます。単一選択の場合のみ実行できます。
※複数の属性情報を一度に変更したい場合は、「プロパティ」で変更します(詳細は、「●壁のプロパティ」を参照してください)。
1.[ホーム]メニューから〔選択モード〕パネルの[ 壁]を選択する
壁のデータのみカラー表示になり、それ以外は薄青緑色表示となります。
2.壁の確認・変更ダイアログを表示する
編集する壁の上で [Ctrl]キーを押しながらクリックすると、壁が選択され、属性パレットに【壁】の確認・変更ダイアログが表示されます。選択した壁の属性情報が表示されます
(属性情報の詳細は、「【壁】コマンド」を参照してください)。
3.属性を変更する
属性を変更し、作業ウィンドウにカーソルを移動すると、[ＯＫ]付矢印カーソルが表示されます。左クリックすると、属性が変更されます。
※[ＯＫ]付矢印カーソルの表示で右クリックした場合は、変更をキャンセルします。
4.解除する
[ 壁]をクリックすると、選択モードが解除されます。
以降の操作は、選択モードの[ 壁]を選択した状態から下記の操作が行えます。
作業終了後、[ 壁]をクリックすると、選択モードが解除されます。
●壁を削除する
壁を削除します。単一選択だけでなく、複数選択でも実行できますので、一度に複数の壁を削除することができます。
1.壁を選択する
削除する壁を選択します。
※選択方法の詳細は、[概要]-[入力手順概要]-[入力オブジェクト]■ 入力オブジェクトの選択を参照してください。
2.削除を選択する
選択した壁の上で右クリックして、表示されるメニューから[削除]をクリックすると、壁が削除されます。
●壁のプロパティ
属性情報の確認や変更が行えます。「プロパティ」は単一選択だけでなく、複数選択でも表示できますので、一度に複数の属性情報を変更することができます。
1.壁を選択する
確認する壁をドラッグで、範囲指定します。
※選択方法の詳細は、[概要]-[入力手順概要]-[入力オブジェクト]■ 入力オブジェクトの選択を参照してください。
2.プロパティを表示する
選択した壁の上で右クリックして、表示されるメニューから[プロパティ]をクリックすると、壁のプロパティダイアログが表示されます。選択した壁の属性情報が表示されます(属性情報の詳細は、「【壁】コマンド」を参照してください)。

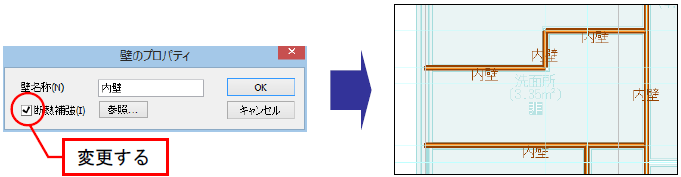

属性を変更し、[ＯＫ]ボタンをクリックすると、変更があった項目のみについて、一度に変更することができます。
●断熱補強入力リストの登録について
｢【壁】の確認・変更」、｢壁のプロパティ」では、設定した「断熱補強」を登録することができます。
詳細は、「選択モード：外壁」の「●断熱補強入力リストの登録について」を参照してください。
●壁の外皮パターンをコピーする
1.壁を選択する
確認する壁をドラッグで、範囲指定します。
※選択方法の詳細は、[概要]-[入力手順概要]-[入力オブジェクト]■ 入力オブジェクトの選択を参照してください。
2.プロパティを表示する

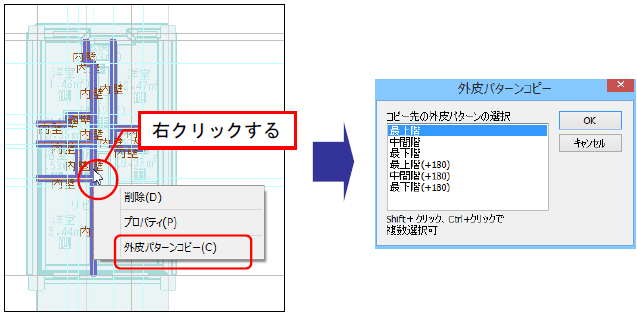

選択した壁の上で右クリックして、表示されるメニューから[外皮パターンコピー]をクリックすると、外皮パターンコピーダイアログが表示されます。
コピー先を選択し、[ＯＫ]ボタンをクリックすると、指定した外皮パターン位置に一度にコピーすることができます。
※ [Shift]キーを押しながらクリックで連続して選択、または [Ctrl]キーを押しながらクリックで離れた位置にある外皮パターンを選択して、複数の外皮パターンを指定することができます。
