｜天窓
天窓のサイズや材料などを設定し、天窓を入力します。
■ 属性パレット
■ 説明
| 入 力 項 目 | 説 明 |
|---|---|
| 天窓名称 | 天窓の名前を入力します。 |
| 幅 | 天窓の幅、高さを入力します。 |
| 高さ | |
| 材料 開口材 |
「開口材」、「単一材」、「複合材」のいずれかを選択します。プルダウンリストから 材料記号を選択します。 「開口材」 ：プルダウンリストから[開口リスト]で登録されている開口記 号を選択します。 「単一材」 ：プルダウンリストから[層構成リスト]で登録されている材料 記号を選択します。 「複合材」 ：プルダウンリストから[複合断面材料リスト]で登録されてい る材料記号を選択します。 ※[リスト]ボタンをクリックすると、それぞれの開口リスト・材料リストが表示され、 詳細の確認や選択をすることができます。 ※リストについては、[概要]-[入力手順概要]-[リストの利用]を参照してください。 |
| 単一材 | |
| 複合材 | |
| 取得日射量補正係数 計算方法 |
「規定値」、「直接入力」のいずれかを選択します。 「直接入力」を選択した場合は、fC、fH の値を入力します。 |
1)[リスト]ボタンをクリックすると、それぞれのリストが表示され、詳細の確認ができます。選択すると、
ダイアログに設定することができます
2)天窓の属性変更や材料の変更をする場合は、[選択モード]で表示して変更します(詳細は「選択モード：開口」を
参照してください)。
■ 操作
1 . [ホーム]メニューから〔入力〕パネルの[天窓]を選択する
2 . 属性パレットに庇の属性が表示される
-
※すでに入力されている天窓の属性が取得できます。コマンドを実行後、入力されている天窓を、[Ctrl] キーを
押しながらクリックすることで、取得した天窓の属性がダイアログに表示されます。

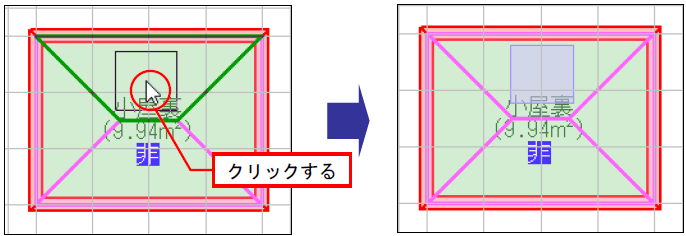

3 . 天窓を入力する
-
天窓を配置する位置をクリックすると、天窓が入力されます。
4 . コマンドを終了する
右クリックで終了します。
※別の入力コマンドを実行しても、現在のコマンドが解除されます。
