｜選択モード：開口
■ 操作

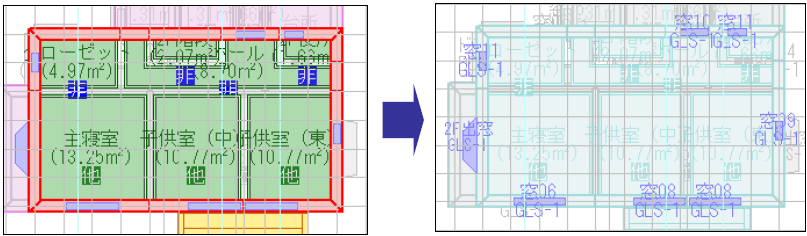

1.[ホーム]メニューから[選択モード]パネルの [ 開口]を選択する
-
開口、天窓、出窓データのみカラー表示になり、それ以外は薄青緑色表示となります。
2.解除する
-
[
開口]をクリックすると、選択モードが解除されます。
●開口の確認・変更を行う
開口の属性情報の確認や変更が行えます。単一選択で実行します。※複数の属性情報を一度に変更したい場合は、「プロパティ」で変更します(詳細は、「●開口のプロパティを表示する」を参照してください）。
1.[ホーム]メニューから[選択モード]パネルの [ 開口]を選択する
-
開口、天窓、出窓のデータのみカラー表示になり、それ以外は薄青緑色表示となります。
2.開口の確認・変更ダイアログを表示する
-

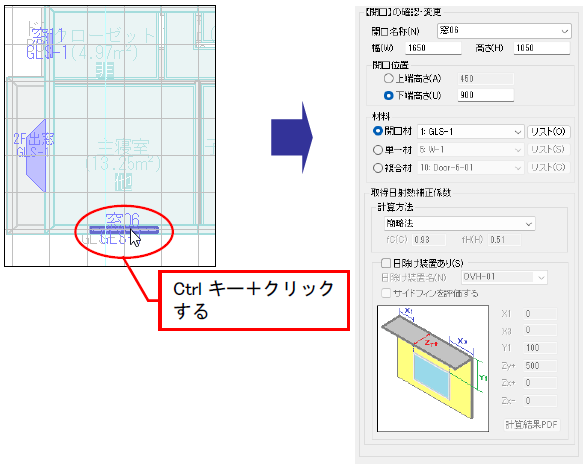

編集する開口の上で[Ctrl] キーを押しながらクリックすると、開口が選択され、【開口】の確認・変更ダイアログが表示されます。
-
※天窓を指定した場合は、【天窓】の確認・変更ダイアログ、出窓を指定した場合は、【出窓】の確認・変更ダイ
アログが表示されます。
3.属性を変更する

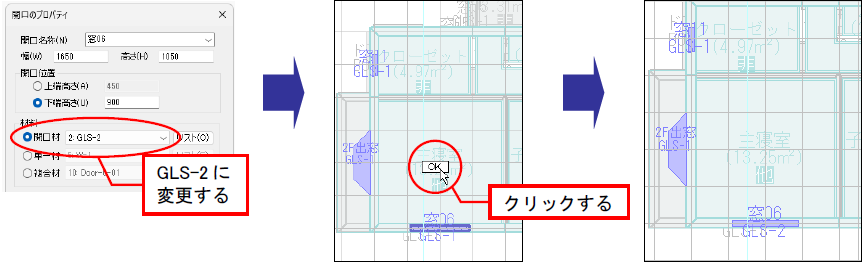

- 属性を変更し、作業ウィンドウにカーソルを移動すると、[ＯＫ]付矢印カーソルが表示されます。
- 左クリックすると、属性が変更されます。
-
※[ＯＫ]付矢印カーソルの表示で右クリックした場合は、変更をキャンセルします。
※計算方法で「日除け効果と斜入射特性」を選択した場合は、[計算結果PDF]ボタンが表示されます。
[計算結果PDF]ボタンをクリックすると、算出根拠となるPDF を取得できます。
4.解除する
- [ 開口]をクリックすると、選択モードが解除されます。
以降の操作は、選択モードの[
開口]を選択した状態から下記の操作が行えます。作業終了後、[
開口]をクリックすると、選択モードが解除されます。●床のプロパティを表示する
属性情報の確認や変更が行えます。「プロパティ」は単一選択だけでなく、複数選択でも表示できますので、一度に複数の属性情報を変更できます。
また、面積などの数値を直接入力することができます(詳細は、「直接入力について」および「直接入力(床)」を
参照してください)。
●開口のプロパティを表示する
属性情報の確認や変更が行えます。「プロパティ」は単一選択だけでなく、複数選択でも表示できる為、一度に複数の属性情報を変更できます。また、面積などの数値を直接入力することができます(詳細は、「直接入力について」および「直接入力(開口)」を参照してください)。
1.開口を選択する
-

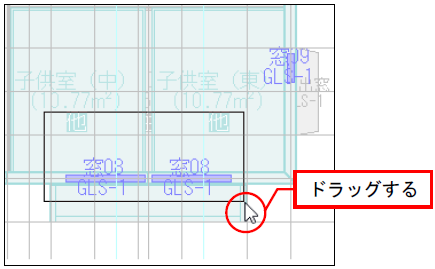

確認する開口をドラッグで、範囲指定します。
2.プロパティを表示する
-

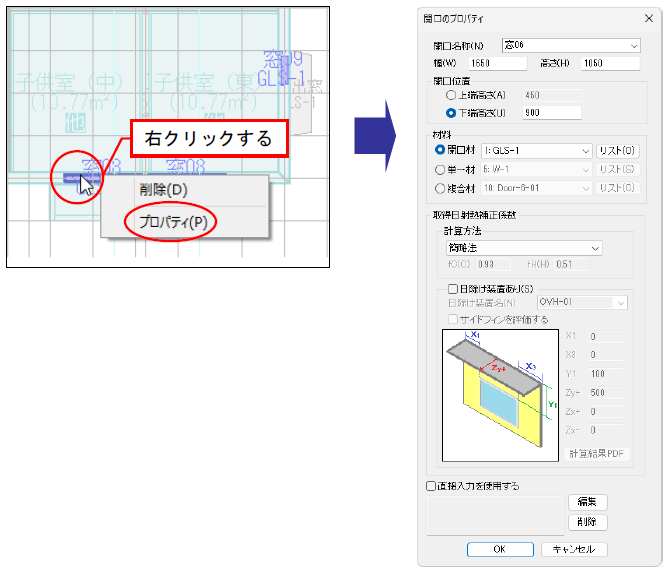

確選択されている開口の上で右クリックし、表示されるメニューから[プロパティ]を選択すると、開口のプロパティダイアログが表示されます。
-

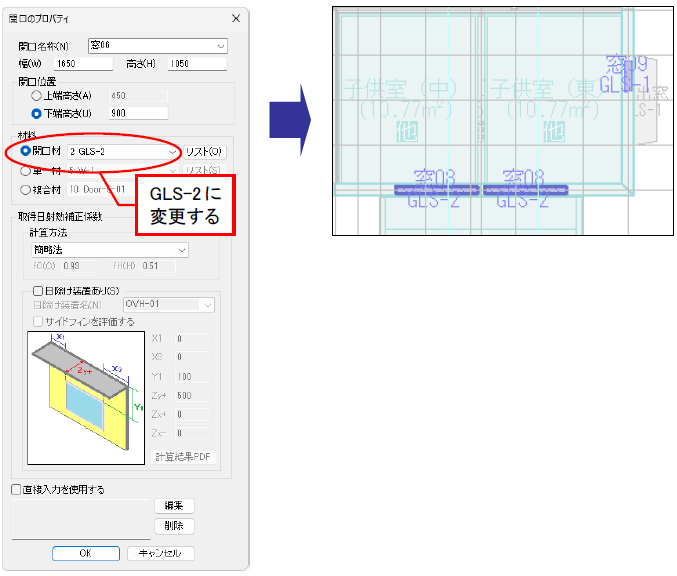

属性を変更し、[ＯＫ]ボタンをクリックすると、変更があった項目のみについて、一度に変更できます。
-

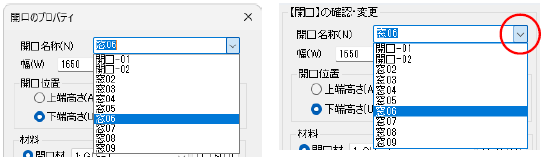

※リストに登録している場合は、リストから選択して変更できます。リストから選択すると、登録されている内容が開口のプロパティに表示され
ます。[ＯＫ]ボタンをクリックすると、変更できます。【開口】の確認・変更でも同様にリストから選択して変更できます。
（リストへの登録方法は、【開口】コマンドを参照してください）
●開口を削除する
開口を削除します。単一選択だけでなく、複数選択で一度に複数の開口を削除できます。1.開口を選択する
-
編集する開口の上で右クリックすると、開口が選択されメニューが表示されます。
-
※開口をドラッグで範囲指定し、右クリックしてもメニューが表示されます。
2.削除を選択する
-

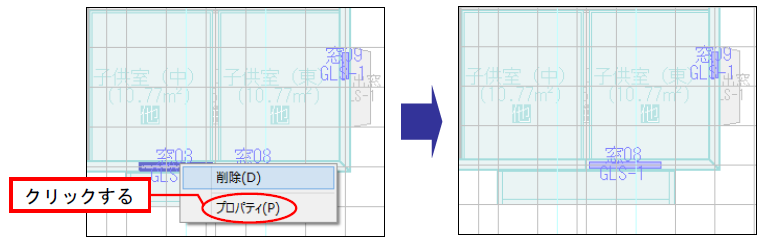

メニューから[削除]を選択すると、開口が削除されます。
