◆実行方法

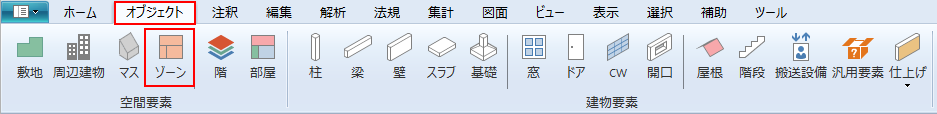

リボンメニュー[オブジェクト]→[ゾーン]

◆操作方法

入力モードなどの設定値を入力し、ビュー上で頂点を指示していきます。

頂点の指示方法は入力モードによって異なります。

矩形

2点指示で矩形（回転角0度）ポリゴンを入力します。

角度つき矩形

3点で角度つき矩形ポリゴンを入力します。

1－2点目で底辺、3点目で高さを指示します。

ポリゴン

ポリゴンの各頂点を指示して入力します。

右クリックで線分、円弧（3点）、円弧（接円弧）を切り替えて入力できます。

要素を参照(点)

指定した要素の形状を参照して、形状を生成します。

参照対象はコンボボックスで「部屋」「スラブ」「ポリゴン」「汎用要素」から選択可能です。

要素を参照(矩形)

2点指示の矩形内の要素の形状を参照して、形状を生成します。

参照対象はコンボボックスで「部屋」「スラブ」「ポリゴン」「汎用要素」から選択可能です。

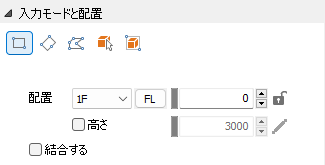

配置レベルを設定します。

高さの有無と高さを設定します。単位[mm]

既存のゾーンに結合して入力する際にチェックを入れます。

配置レベルが等しく、高さが等しいゾーンが重なるもしくは線で接するときに結合します。

入力モードが部屋参照(矩形)の際に、チェックありで配置階とその下階のゾーンを参照します。

描画属性を設定します。
