スラブ
|
|
スラブ |
スラブを入力します。
| 実行方法 | 操作方法 | 設定値 |

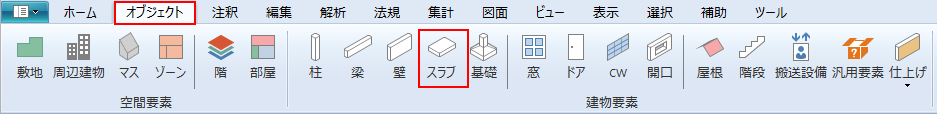

リボンメニュー[オブジェクト]→[スラブ]

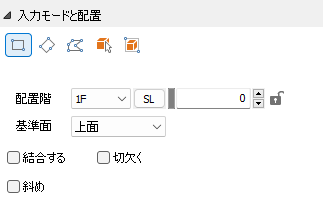

入力モードなどの設定値を入力し、ビュー上で頂点を指示していきます。
頂点の指示方法は入力モードによって異なります。
矩形
2点指示で矩形（回転角0度）ポリゴンを入力します。
角度つき矩形
3点で角度つき矩形ポリゴンを入力します。
1－2点目で底辺、3点目で高さを指示します。
ポリゴン
ポリゴンの各頂点を指示して入力します。
右クリックで線分、円弧（3点）、円弧（接円弧）を切り替えて入力できます。
要素を参照(点)
指定した要素の形状を参照して、形状を生成します。
参照対象はコンボボックスで「部屋」「スラブ」「ポリゴン」「汎用要素」から選択可能です。
要素を参照(矩形)
2点指示の矩形内の要素の形状を参照して、形状を生成します。
参照対象はコンボボックスで「部屋」「スラブ」「ポリゴン」「汎用要素」から選択可能です。
スラブを配置する階やレベルを設定します。
スラブ入力時のの準面を「上面」「中央」「下面」殻選択します。
既存のスラブに結合して入力する際にチェックを入れます。
配置レベルが等しく、スラブ厚が同じスラブが重なるもしくは線で接するときに結合します。
既存のスラブに結合して入力する際にチェックを入れます。
配置レベルが等しく、スラブ厚が同じスラブが重なるもしくは線で接するときに結合します。
入力したスラブで既存のスラブを切欠きして入力するときにチェックを入れます。
部屋参照入力時に現在の下階も参照に含む際にチェックを入れます。
斜めのスラブを入力する際にチェックを入れます。
斜め入力方法
斜めスラブの入力方法を「傾き指定」「入力面指定」から選択します。
傾き指定：スラブの投影形状を入力後に傾き基準の始点終点と傾斜方向を指示して入力します。
入力面指定：スラブ入力する作業面を「任意面」もしくは「3点指示」で指示し、その面上にスラブを入力します。
スラブの厚みを入力します。単位は[mm]です。
描画属性を設定します。
