屋根形状を入力します。

◆実行方法

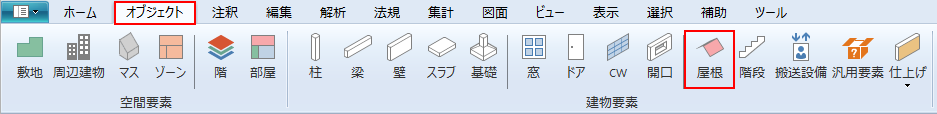

リボンメニュー[オブジェクト]→[屋根]

◆操作方法

入力モードなどの設定値を入力し、ビュー上で頂点を指示していきます。

頂点の指示方法は入力モードによって異なります。

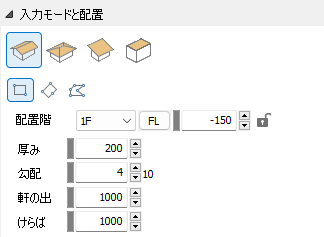

◆設定値

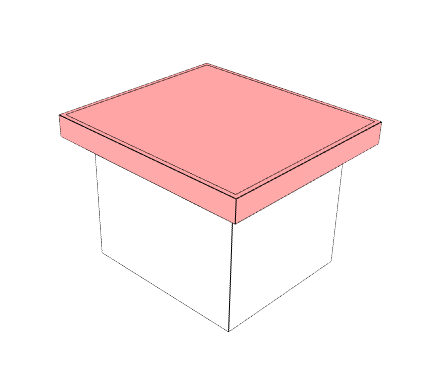

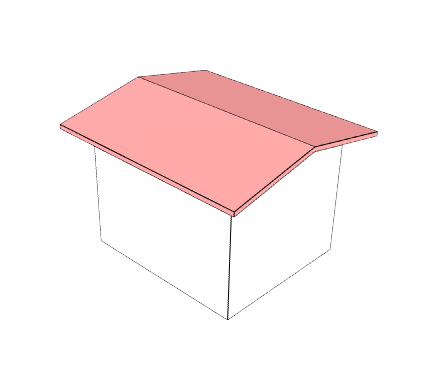

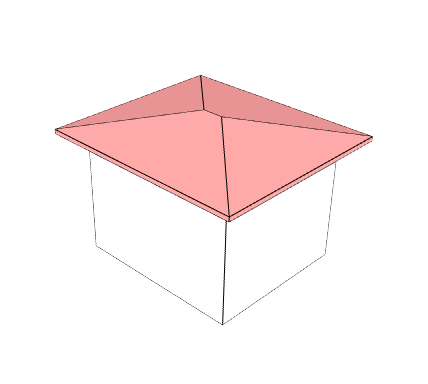

屋根種類

屋根種別から屋根の形を選びます。

入力モード

矩形

2点指示で矩形（回転角0度）ポリゴンを入力します。

 角度つき矩形

3点で角度つき矩形ポリゴンを入力します。

1－2点目で底辺、3点目で高さを指示します。

 ポリゴン

ポリゴンの各頂点を指示して入力します。

右クリックで線分、円弧（3点）、円弧（接円弧）を切り替えて入力できます。

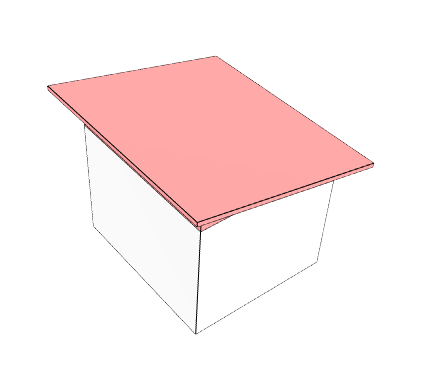

片流れの場合は、形状入力後に傾斜の方向の指示が入ります。

配置階

配置レベルを「階」「レベル」「オフセット値」で設定します。で位置をロックします。

厚み

厚みを入力します。単位は[mm]です。

勾配

寸勾配を入力します。

軒の出

軒先寸法を入力します。

けらば

けらは寸法を入力します。

描画属性

描画属性を設定します。
