内仕上げを入力します。

床仕上げ、壁仕上げ、天井仕上げの入力が可能です。

また、部屋を参照して一括で仕上げを入力することもできます。

◆実行方法

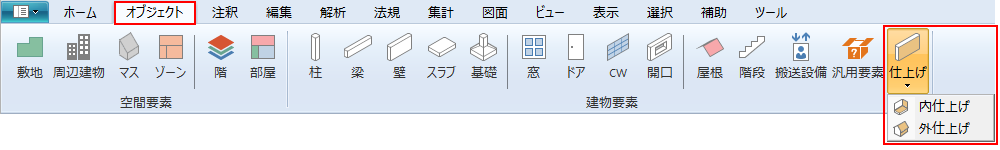

リボンメニュー[オブジェクト]→[仕上げ]→内仕上げ

◆操作方法

1)仕上げの種類

仕上げの種類をタブで選択します。

入力可能な仕上げの種類は、床仕上げ、壁仕上げ、天井仕上げです。

また、部屋を参照して一括で入力する機能もあります。

2)設定値を入力

入力モードなどの設定値を入力します。

3)形状の入力

ビュー上で頂点を指示していきます。

頂点の指示方法は入力モードによって異なります。

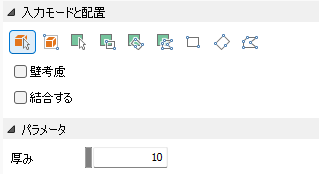

◆設定値

入力モード

部屋を参照(点)

1点指示した部屋を参照して、仕上げを入力します。

部屋を参照(矩形)

2点指示の矩形内の部屋を参照して、仕上げを入力します。

面参照

指示した面の形状を参照して、仕上げ形状を入力します。

面参照矩形

指定面上を2点指示で矩形（回転角0度）ポリゴンを入力します。

面参照角度つき矩形

指定面上を3点で角度つき矩形ポリゴンを入力します。

1－2点目で底辺、3点目で高さを指示します。

面参照ポリゴン

指定面上をポリゴンの各頂点を指示して入力します。

右クリックで線分、円弧（3点）、円弧（接円弧）を切り替えて入力できます。

矩形

2点指示で矩形（回転角0度）ポリゴンを入力します。

 角度つき矩形

3点で角度つき矩形ポリゴンを入力します。

1－2点目で底辺、3点目で高さを指示します。

 ポリゴン

ポリゴンの各頂点を指示して入力します。

右クリックで線分、円弧（3点）、円弧（接円弧）を切り替えて入力できます。

壁考慮

チェックON：壁を判定して、壁厚を考慮して仕上げを入力します。

結合する

入力する仕上げを結合したいときにチェックを入れます。

厚み

仕上げの厚みを入力します。単位は[mm]です。

描画属性

描画属性を設定します。
