外仕上げを入力します。

壁仕上げ、天井仕上げ、屋根仕上げの入力が可能です。

◆実行方法

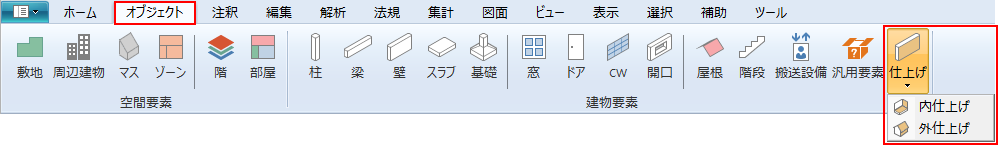

リボンメニュー[オブジェクト]→[仕上げ]→外仕上げ

◆操作方法

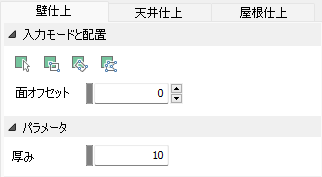

1)仕上げの種類

仕上げの種類をタブで選択します。

入力可能な仕上げの種類は、壁仕上げ、天井仕上げ、屋根仕上げです。

2)設定値を入力

入力モードなどの設定値を入力します。

3)形状の入力

ビュー上で頂点を指示していきます。

頂点の指示方法は入力モードによって異なります。

◆設定値

入力モード

面参照

指示した面の形状を参照して、仕上げ形状を入力します。

面参照矩形

指定面上を2点指示で矩形（回転角0度）ポリゴンを入力します。

面参照角度つき矩形

指定面上を3点で角度つき矩形ポリゴンを入力します。

1－2点目で底辺、3点目で高さを指示します。

面参照ポリゴン

指定面上をポリゴンの各頂点を指示して入力します。

右クリックで線分、円弧（3点）、円弧（接円弧）を切り替えて入力できます。

面オフセット

指定した面からのオフセット値を入力します。単位は[mm]です。

厚み

仕上げの厚みを入力します。単位は[mm]です。

描画属性

描画属性を設定します。
