◆実行方法

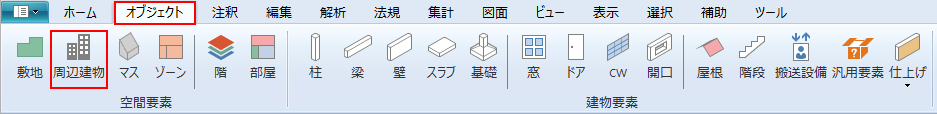

リボンメニュー[オブジェクト]→[周辺建物]

◆操作方法

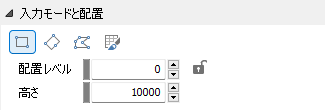

入力モードなどの設定値を入力し、ビュー上で頂点を指示していきます。

頂点の指示方法は入力モードによって異なります。

矩形

2点指示で矩形（回転角0度）ポリゴンを入力します。

角度つき矩形

3点で角度つき矩形ポリゴンを入力します。

1－2点目で底辺、3点目で高さを指示します。

ポリゴン

ポリゴンの各頂点を指示して入力します。

右クリックで線分、円弧（3点）、円弧（接円弧）を切り替えて入力できます。

座標編集

グリッドに頂点座標を入力し、形状を編集します。

グリッドへの入力は直接入力とクリップボードから貼り付けができます。

周辺建物を入力するレベルを設定します。

(基準レベルをロック)を押すと、必ず設定した配置レベルに周辺建物が作成されます。

※ロックを解除している状態では、スナップ位置にあわせて配置レベルが変わります。

周辺建物の高さを入力します。単位は[mm]です。

描画属性を設定します。
