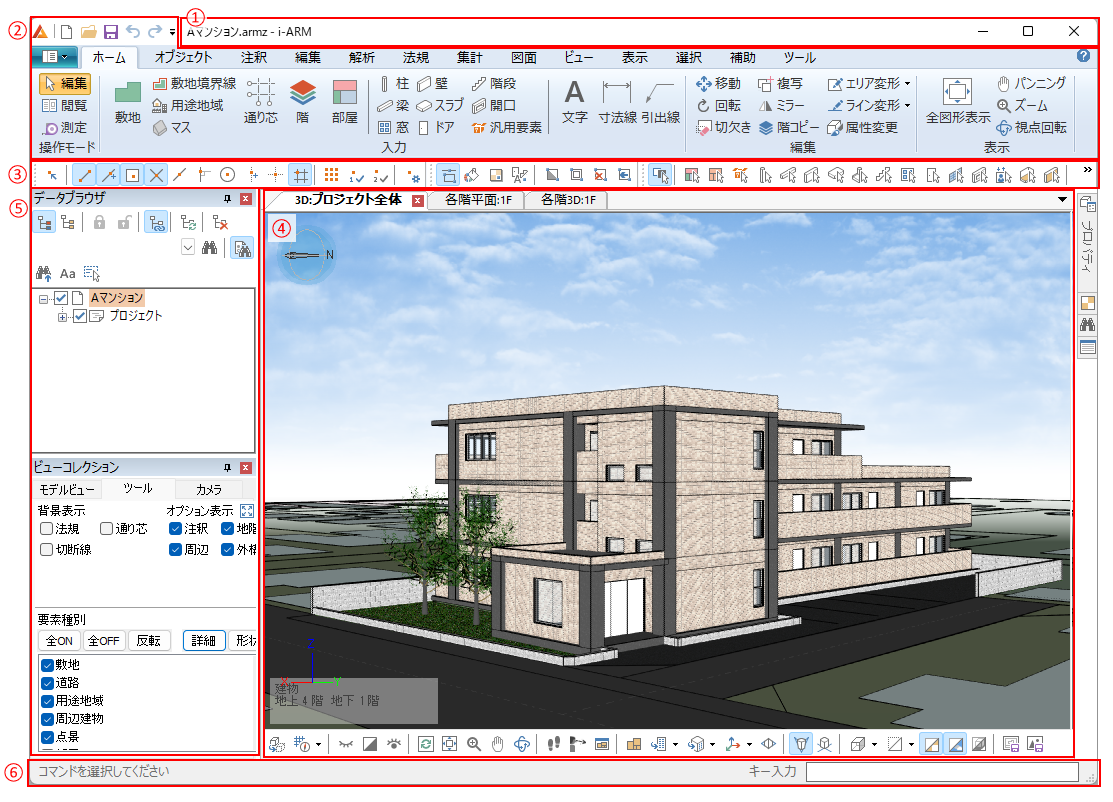

i-ARM の画面は、次のように構成されています。

①タイトルバー

アプリケーション名と現在開いているファイル名が表示されます。

②メニュー

リボンメニューからコマンドを実行を行います。

タブを切り替えて、実行するコマンドを表示します。

③ツールバー

スナップや選択モードの切り替えのためのアイコンが並んでいます。

④メインビュー

i-ARM のメイン画面であり、データの入力や編集、計算結果の確認などを行うことができます。

作業画面、ビュータブ、ビューツールバーで構成されます。

⑤ドッキングウィンドウ

メインビューの左右についているツールウィンドウです。データの構造を確認したり、ビューの表示状態を変更したりすることができます。コマンド実行中も常に表示することができます。

⑥ステータスバー

コマンドの説明や操作のメッセージ、座標を表示します。
