｜画面
平面図を画面に表示します。表示する平面図は、｢平面図(基礎)｣、｢平面図(外壁・開口)｣、｢平面図(熱橋)｣、 ｢平面図(屋根)｣、｢平面図(天井)｣、｢平面図(床)｣、「平面図(室用途)」、「立面図」です。表示した平面図を印刷したり、 ＣＡＤファイルとして保存することができます。
■ 操作
1.[出力]メニューから〔画面〕パネルの[画面]を選択する
メニューが表示されますので、表示する図面を選択します。
2.平面図(室用途)を表示するダイアログが表示される

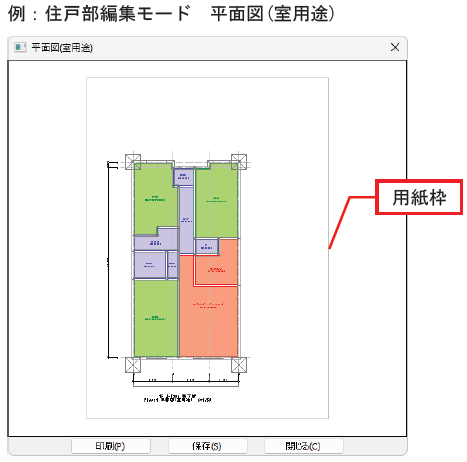

画面に表示されている階の平面図が表示されます。
※用紙サイズの設定は、【出力設定】コマンドの[ＣＡＤファイル・画面]より「平面図縮尺」、「平面図用紙サイズ」 で設定できます。(詳細は、【出力設定】コマンドを参照してください)。
[保存]ボタンをクリックすると、名前を付けて保存ダイアログが表示されます。

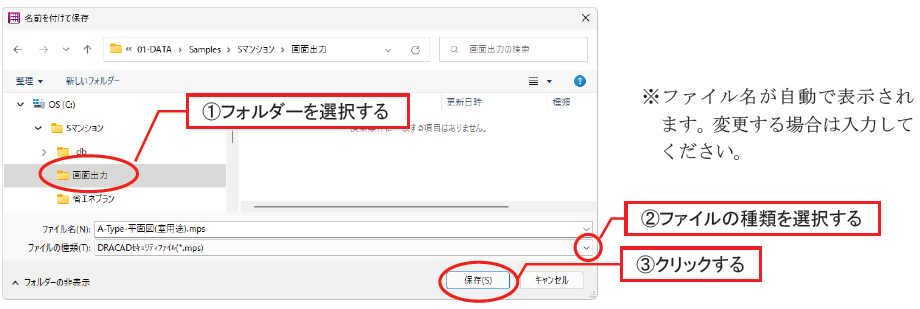

保存するフォルダー、ファイルの種類を選択して、[保存]ボタンをクリックすると、ダイアログに表示されているデータを保存できます。

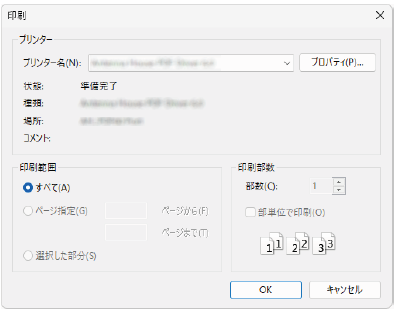

[印刷]ボタンをクリックすると、印刷ダイアログが表示されます。［ＯＫ］ボタンをクリックすると印刷することができます。
◆ 画面操作
新しく開いたダイアログでは下記の画面操作ができます。
● 拡大表示

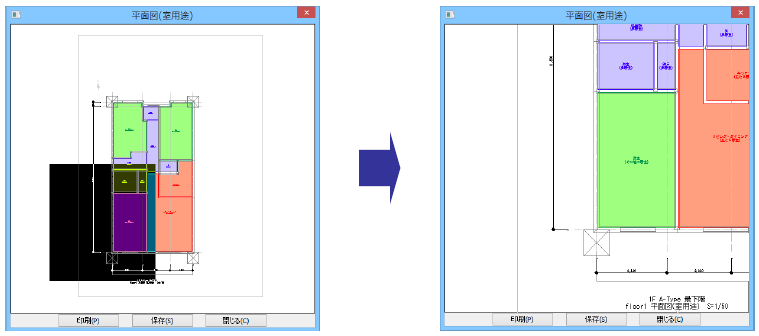

拡大したい範囲をマウスの右ボタンでドラッグすると、指定した範囲(黒くなっている範囲)が拡大表示されます。
● 全体表示

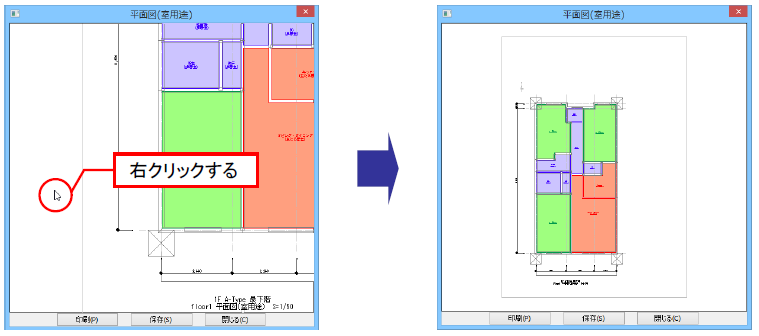

右クリックすると、図面全体を表示します。
[Home]キーを押しても図面全体を表示することができます。
● ズームアップ・ズームダウン
マウスのホイールを奥に回転させると、マウスカーソルを基準にズームアップし、手前に回転させると、ズームダウンします。
[Page Down]キーでズームアップし、[Page Up]キーでズームダウンすることができます。
● パンニング(画面移動)

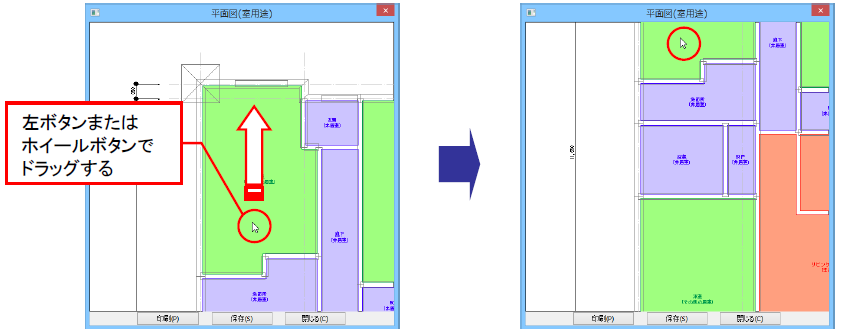

マウスの左ボタン、またはマウスのホイールを押したまま移動したい方向へドラッグすると、表示範囲が移動します。
3.ダイアログを閉じる

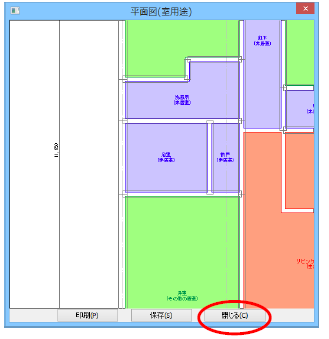

[閉じる]ボタンをクリックすると、ダイアログを閉じます。
