窓の取得日射熱補正係数計算表

　｜窓の取得日射熱補正係数計算表

メニュー：[出力]メニューから〔クイック出力(外皮)〕パネルの[取得日射熱補正係数]をクリック

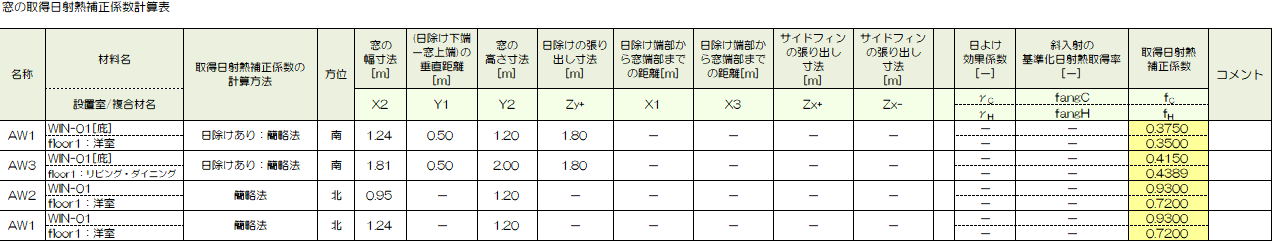

計算書(住宅・住戸)出力から取得日射熱補正係数を個別に、Excel形式のファイル(拡張子「.xlsx」)で出力します。

　

《日よけの各寸法》

　

■ 説明

項目	説　　明
名称	窓の名称が表示されます。
材料名設置室/複合材名	窓の材料名（開口リストの開口記号）が表示されます。窓の上部に庇がある場合は、「(庇名称)」が表示されます。設置室は、「階名称：部屋名」で表示されます。
取得日射熱補正係数の計算方法（※1）	取得日射熱補正係数の計算方法（「規定値」、「簡略法」、「日除け効果と斜入射特性」、又は「直接入力」）が表示されます。計算方法は、開口コマンド又は、選択モード：開口の「取得日射熱補正係数の計算方法」で指定します。
方位	窓の方位が表示されます。
窓の幅寸法[m] X2	入力した窓の幅寸法が表示されます。
(日除け下端－窓上端) の垂直距離[m] Y1	日除け下端から窓上端までの垂直距離が表示されます。日除けがない場合は表示されません。
窓の高さ寸法[m] Y2	入力した窓の高さ寸法が表示されます。
日除けの張り出し寸法[m] Zy+	日除けの張り出し寸法（Zy+）が表示されます。日除けがない場合は表示されません。
日除け端部から窓端部までの距離[m] X1	日除けの端部から窓端部までの距離（X1）が表示されます。開口コマンド（プロパティ）で設定されていない場合は表示されません。
日除け端部から窓端部までの距離[m] X3	日除けの端部から窓端部までの距離（X3）が表示されます。開口コマンド（プロパティ）で設定されていない場合は表示されません。
サイドフィンの張り出し寸法[m] Zx+	サイドフィンの張り出し寸法（Zx+）が表示されます。開口コマンド（プロパティ）でサイドフィンが設定されていない場合は表示されません。
サイドフィンの張り出し寸法[m] Zx-	サイドフィンの張り出し寸法（Zx-）が表示されます。開口コマンド（プロパティ）でサイドフィンが設定されていない場合は表示されません。
日除け効果係数[-] γC、γH	日除け効果係数が表示されます。「取得日射熱補正係数の計算方法」（※1）で指定した計算方法が「日除け効果と斜入射特性」の場合、表示されます。日除け効果係数は、建築研究所の「日よけ効果係数算出ツール」のWEB-APIを使って算出されます。また、日除け効果係数の根拠資料は「開口のプロパティ」ダイアログの計算結果PDFボタンから取得することができます。
斜入射の基準化日射熱取得率[－] fangC、fangH	垂直入射に対する斜入射の規準化日射熱取得率が表示されます。「取得日射熱補正係数の計算方法」（※1）で指定した計算方法が「日除け効果と斜入射特性」の場合、表示されます。斜入射の規準化日射熱取得率は、「表1　暖房期および冷房期の垂直入射に対する斜入射の規準化日射熱取得率」（3-4-9頁）から取得されます。
取得日射熱補正係数 fC、fH	「取得日射熱補正係数の計算方法」（※1）で指定した計算方法により取得日射熱補正係数が算出され、表示されます。「規定値」：fHは0.51、fCは0.93 として設定されます。「簡略法」：「B.3 地域の区分、方位及び開口部の上方の日よけ（オーバーハング）の形状に応じて簡易的に算出する方法」（3-4-8頁）から算出されます。「日除け効果と斜入射特性」：「B.4 地域の区分、方位及び日よけの形状に応じて算出した日よけ効果係数とガラス仕様に応じた斜入射特性を用いる方法」（3-4-8頁）から算出されます。「直接入力」：直接入力された値が設定されます。
コメント	開口（直接入力）でコメントを設定した場合、表示されます。
