｜庇
庇の出などを設定し、庇を入力します。
■ 属性パレット
■ 説明
| 入 力 項 目 | 説 明 |
|---|---|
| 入力方法 | ｢単線指示｣、｢連続線指示｣のいずれかを選択します。1)参照 |
| 庇名称 | 庇の名前を入力します。 |
| 庇の出 | ｢庇の出｣、｢壁上端からの距離｣を設定します。
|
| 壁上端からの距離 | |
| 躯体と一体的(RC 造の場合) | 躯体と一体的な場合に ✔ を入れます。 |
| 断熱補強 | 断熱補強をする場合に ✔ を入れます。2)参照 |
1)指示方法

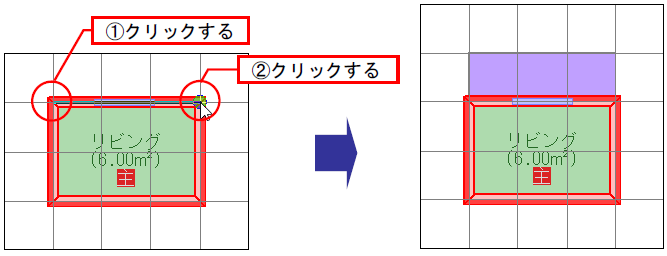

単線指示
グリッドに沿って２点指示すると庇が入力されます。

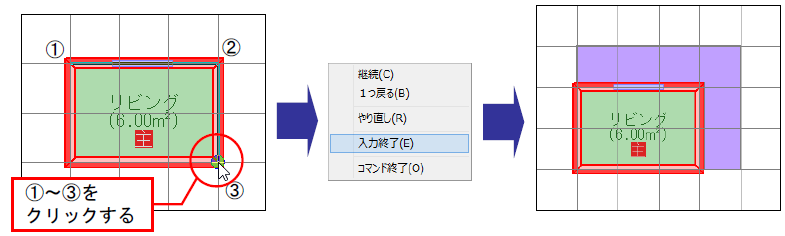

連続線指示
入力したい形状の頂点を順にクリックします。
右クリックすると編集メニューが表示されます。[入力終了]を指定すると、庇が入力されます。
編集メニューでは、指示点のキャンセルおよび終了することができます。
[継続] メニューを閉じて入力を続けます。
[１つ戻る] 指示した点を１つキャンセルし、１つ前の点に戻ります。
[やり直し] 指示した点をすべてキャンセルし、１点目から指示をやり直します。
[入力終了] 最後に指示した点で入力を終了します。
[コマンド終了] 指示した点をすべてキャンセルし、コマンドを終了します。
最後に最初と同じ点を指示した場合は、下記のメニューが表示され最初と最後の点で「閉じる」、「閉じ
ない」の指定をします。
2)「躯体と一体的（RC 造の場合）」に ✔ を入れた時に有効になります。「断熱補強」の ✔ を入れ、[参照]
ボタンをクリックすると、断熱補強ダイアログが表示されます。材料を選択し厚さなどを入力して、
[ＯＫ]ボタンをクリックします。
断熱補強入力リストの登録
｢断熱補強名称｣を入力し、断熱補強材の材料、厚さ、範囲を設定して、[登録]ボタンをクリックする
と、設定内容を断熱補強入力リストに保存します。
断熱補強入力リストの保存場所：(プロジェクトフォルダ)¥_db¥ ReinInslationDataSet.csv
同じプロジェクトであれば、違う間取りタイプでも同じ断熱補強入力リストを利用できます。
※同じ名称がすでに登録されている場合は、[登録]ボタンをクリックすると、上書きするか否かを確認します。
リストに同じ名前で上書き登録しても、すでに配置した庇の断熱補強の設定内容は変更されません。
断熱補強入力リストの呼び出し
登録すると[断熱補強名称]のプルダウンリストに表示されます。リストから選択すると、登録した断熱
補強の属性が表示されます。
断熱補強入力リストの削除、編集
【入力部品リスト】コマンドでは、リストの削除や編集などリストの管理が行えます。
すでに配置した庇の断熱補強の設定内容を変更する場合は、【入力部品リスト】コマンド、【日除け装置
の確認・変更】、【日除け装置のプロパティ】のいずれかで行います（詳細は、【入力部品リスト】コマンド、
「選択モード：日除け装置 ●日除け装置の確認・変更を行う、●日除け装置のプロパティ」を参照してく
ださい）。
3)庇の属性変更や材料の変更をする場合は、[選択モード]で表示して変更します(詳細は「選択モード：日除」
を参照してください)。
※操作方法については、「住棟部編集モード」の【庇】コマンドと同じですので、「住棟部編集モード」の
【庇】コマンドを参照してください。
