ＣＡＤファイル
平面図をCADファイルの形式で出力します。
保存する平面図は｢平面図(計算タイプ)｣、｢平面図(共用部外皮)｣、｢平面図(照明室指数)｣です。

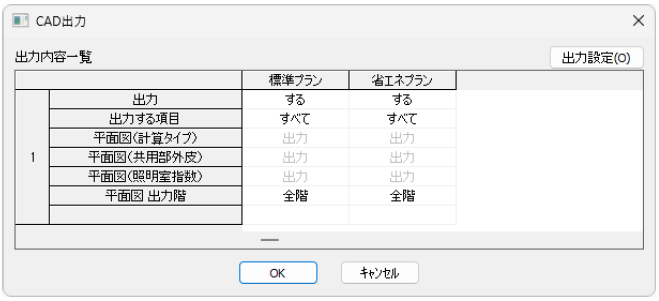

■ ダイアログ
■ 説明
| 入力項目 | 説明 |
|---|---|
| 出力 | 「する」、「しない」のいずれかを選択します。 「する」を選択した場合は、以下の出力する項目を設定します。 |
| 出力する項目 | 「すべて」、「選択する」のいずれかを選択します。「選択する」を指定した場合は、以下の各項目に関して、 それぞれ｢出力｣、｢‐｣のいずれかを設定します。 ｢平面図(計算タイプ)｣、｢平面図(共用部外皮)｣、｢平面図(照明室指数)｣ |
| 平面図 出力階 | 「全階をクリックし、［…］ボタンをクリックすると、階の指定ダイアログが表示されますので、 出力する階を設定します。1）参照 |
1)階の指定ダイアログが表示されます。｢全階｣、｢現在階｣、｢指定階｣のいずれかを選択します。
｢指定階｣を選択した場合は、階をクリックで選択します。
※｢指定階｣で連続した階を指定する・離れた階を複数指定する
いずれかの階をクリックで指定し、[Shift]キーを押しながら他の階をクリックで指定すると、連続した階を選択できます。
いずれかの階をクリックで指定し、[Ctrl]キーを押しながらクリックすると、離れた階を複数選択できます。

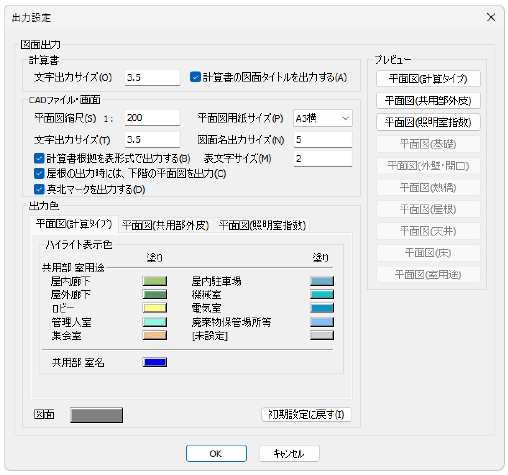

2)[出力設定]ボタンをクリックすると、出力時の文字サイズや縮尺や用紙サイズ、出力色などの設定が行えます。
[ＣＡＤファイル・画面]の項目の設定は、ファイルごとに保存されます。(詳細は、【出力設定】コマンドを参照してください）
■ 操作
1.[出力]メニューから〔ＣＡＤ図面〕パネルの[ＣＡＤ]を選択する

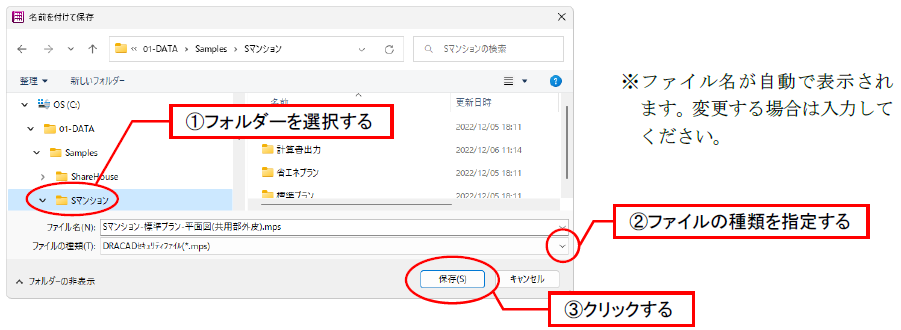

2.CAD データとして保存するため名前を付けて保存ダイアログが表示される
保存するフォルダー、ファイルの種類を選択し、[保存]ボタンをクリックします。
※ファイル名が自動で表示されます。変更する場合は入力してください。
3.メッセージダイアログが表示される
CADファイルの作成が完了すると、メッセージが表示されますので、[ＯＫ]ボタンをクリックします。

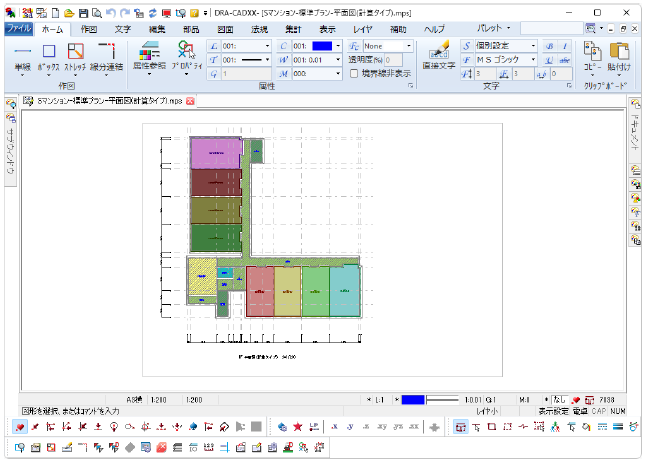

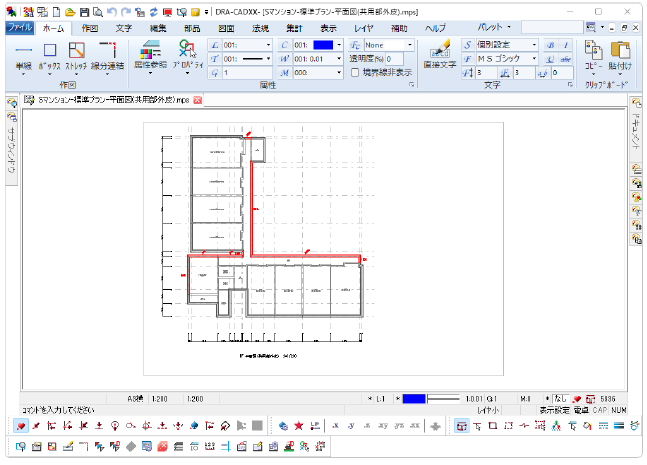

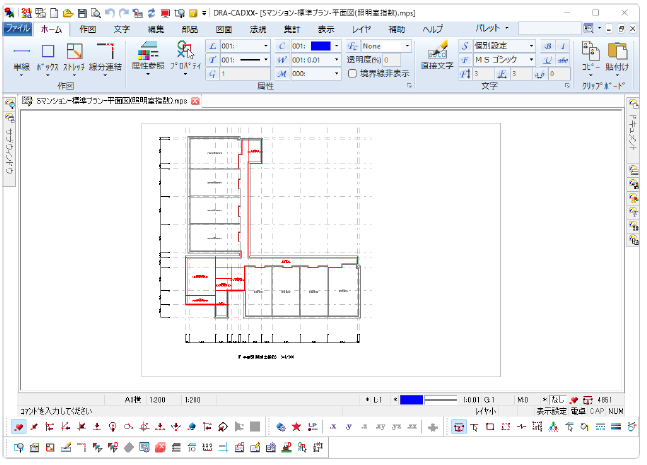

4.ＣＡＤソフトで表示する
DRA-CADなどのCADデータを表示できるプログラムを起動し、保存したファイルを開きます。内容の確認、印刷などを行うことができます。
保存できるＣＡＤデータのファイル形式
下記のCAD ファイルで保存することができます。
*.MPS ：DRA-CAD の圧縮データファイル ※パスワードは設定できません。
*.MPZ ：DRA-CAD のデータファイル
*.MPX ：OLE を含まないDRA-CAD のデータファイル
*.MPW ：DRA-CADαのデータファイル
*.MPP ：DRA-CAD2 V2 のデータファイル
*.DWG､*.DXF ：AutoCAD のデータファイル
*.JWC ：JW_CAD のデータファイル
*.JWW ：Jw_cad for Windows のデータファイル
*.SFC､*.P21 ：図面の電子納品のために作成されたCAD データファイル
