照明機器リスト

　｜照明機器リスト

メニュー：[設備機器]メニューから〔リスト〕パネルの[照明]をクリック

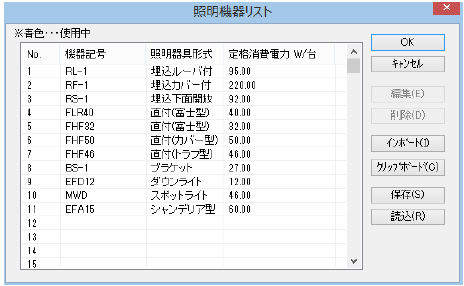

照明機器リストに登録します。

リストで共通のボタンについては、【空調機器リスト】コマンドの｢リストで共通のボタンの説明｣を参照してください。

入力項目	説　　明
機器記号	「機器記号」、「照明器具形式」、「定格消費電力」が表示されます。ダブルクリックにより、「照明設定」ダイアログが表示されます。1)参照
照明器具形式
定格消費電力 W/台

※機器リストで、名称等の文字列入力の箇所には、カンマ（，）、改行を使用しないようにしてください。

入力項目	説　　明
機器記号	照明の機器記号を入力します。
照明器具形式	プルダウンリストから、「埋込ルーバ付」、「埋込カバー付」、「埋込下面解放」、「直付(富士型)」、「直付(カバー型)」、「直付(トラフ型)」、「ブラケット」、「ダウンライト」、「スポットライト」、「シャンデリア型」のいずれかを選択します。直接入力も可能です。
定格消費電力 W/台	指定した１台あたりの消費電力(安定器も含む)を入力します。
ＵＲＬ	当該機器に関して、参考ＵＲＬがあれば記入します。
備考	当該機器に関して、記述事項などがあれば記入します。

1)各ボタンの説明

[？]ボタン：[？]ボタンにカーソルを合わせると、ヘルプが表示されます。

1 . [設備機器]メニューから〔リスト〕パネルの[照明]を選択する

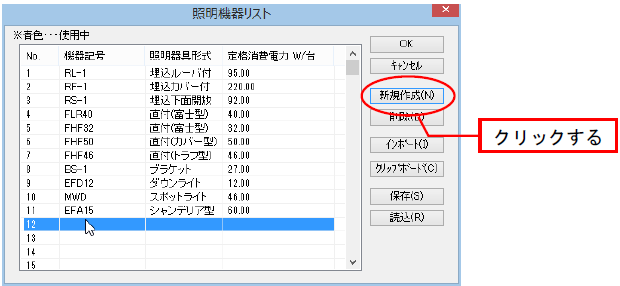

2.照明リストダイアログが表示される
空いている番号をクリックします。[新規作成]ボタンが表示されますので、クリックします。

※登録する番号をダブルクリックしても、新規作成が行えます。
※既存データの番号をクリックすると、[編集]ボタンが表示され、編集が行えます。また、既存データの番号をダブルクリックしても、編集が行えます。

3 . 照明設定ダイアログが表示される
[照明器具形式]をクリックし、プルダウンリストから選択します。それ以外は各項目をクリックし、入力します。設定後、[ＯＫ]ボタンをクリックします。

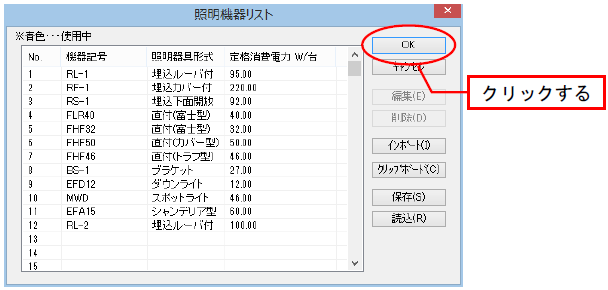

4 . 照明リストダイアログが表示される
設定した内容が表示されます。設定後、[ＯＫ]ボタンをクリックするとリストに登録されます。
