｜画面
■操作
1.[出力]メニューから〔画面〕パネルの[ 画面]を選択する
メニューが表示されますので、表示する図面を選択します。
例：平面図(外皮)
[出力]メニューから〔画面〕パネルの各コマンドを実行すると、新しいウィンドウが開いて、下記の内容を表示します。
｢平面図(部屋)｣、｢平面図(外皮)｣、｢平面図(照明)｣、｢立面図｣
印刷やＣＡＤファイルとして保存できます。

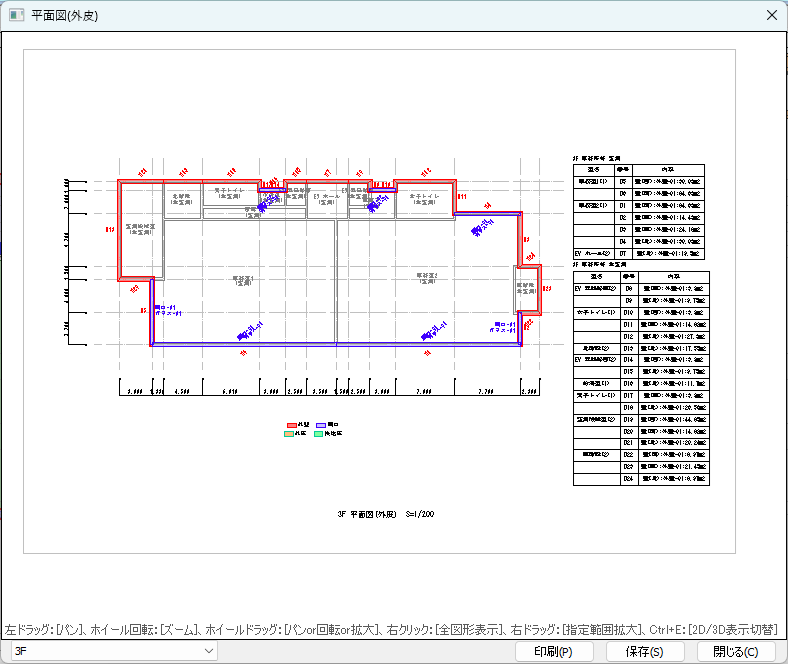

2.平面図(外皮)を表示するダイアログが表示される
切替のコンボで階や立面図の方位などを切り替えて確認することができます。
※トレース図を表示した状態で出力すると、トレース図も一緒に出力されます。
トレース図を出力したくない場合、SAVE-建築で以下のいずれかを設定してから出力してください。
・トレース図を非表示にする（詳細は、【トレース図表示】コマンドを参照）。
・全レイヤ非表示にする（詳細は、【表示レイヤ指定】コマンドを参照）。
・トレース図を解放する（詳細は、【トレース図の解放】コマンドを参照）。

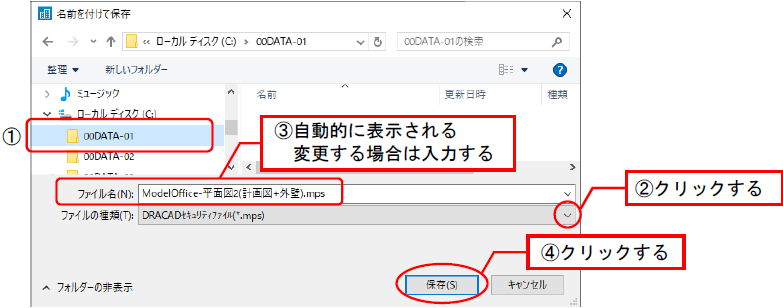

[保存]ボタンをクリックすると、名前を付けて保存ダイアログが表示され、ダイアログに表示され
ているデータをCADファイルとして保存することができます。
保存するドライブ、フォルダー、ファイルの種類を選択し、ファイル名を入力して、[保存]ボタンをクリックします。
※ファイル名は自動的に表示されます。変更する場合は、入力してください。
※保存できるファイルの種類については、【CADファイル】コマンドの「保存できるCADデータのファイル形式」を参照してください。
3.ダイアログを閉じる
[閉じる]ボタンをクリックすると、ダイアログを閉じます。
◆画面操作
ダイアログでは下記の画面操作ができます。
●拡大表示

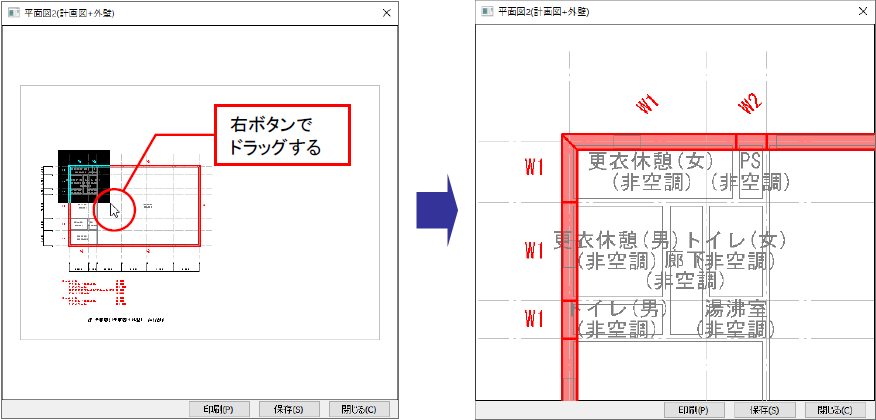

拡大したい範囲をマウスの右ボタンでドラッグすると、指定した範囲(黒くなっている範囲)が拡大表示されます。
●全体表示

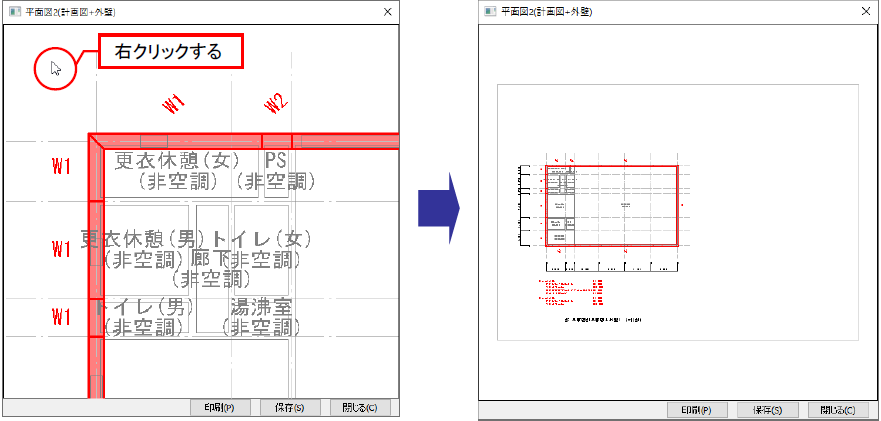

右クリックすると、図面全体を表示します。
※[Home]キーを押しても図面全体を表示することができます。
●ズームアップ・ズームダウン
マウスのホイールを手前に回転させると、マウスカーソルを基準にズームアップし、奥に回転させると、ズームダウンします。
●パンニング(画面移動)

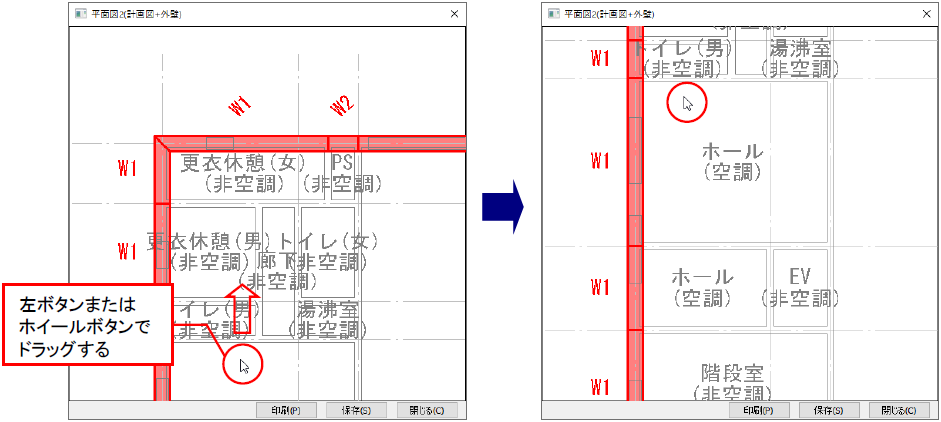

マウスの左ボタン、またはマウスのホイールを押したまま移動したい方向へドラッグすると、表示範囲が移動します。
