｜CADファイル
以下の図面をCADファイルの形式で出力（保存）します。
｢平面図(部屋)｣、｢平面図(外皮)｣、｢平面図(照明)｣、「立面図」

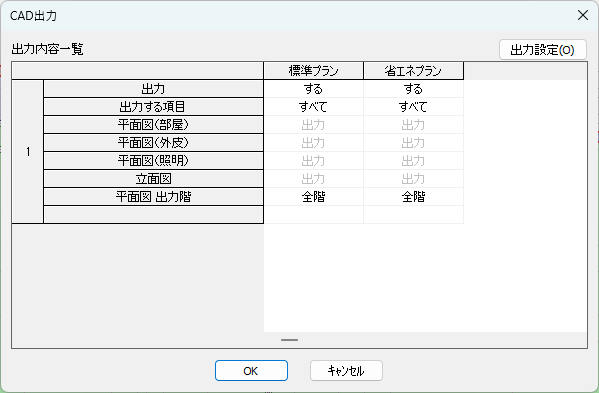

■ダイアログ
■ 説明
| 入 力 項 目 | 説明 |
|---|---|
| プラン表示 | CADファイルの出力対象となるプラン名が表示されます。 |
| 出力 | 「する」、「しない」のいずれかを選択します。 「する」を選択した場合は、以下の出力する項目を設定します。 |
| 出力する項目 | 「すべて」、「選択する」のいずれかを選択します。 「選択する」を指定した場合は、以下の出力の各項目に関して、それぞれ｢出力｣、｢‐｣のいずれかを設定 します。 ｢平面図(部屋)｣、｢平面図(外皮)｣、｢平面図(照明)｣、「立面図」 |
| 平面図 出力階 | 全階をクリックし、［…］ボタンをクリックすると、階の指定ダイアログが表示されますので、出力する 階を設定します。1)参照 |
1)階の指定ダイアログが表示されます。｢全階｣、｢現在階｣、｢指定階｣のいずれかを選択します。
｢指定階｣を選択した場合は、階をクリックで選択します。
※｢指定階｣を選択し、いずれかの階をクリックで指定後、[Shift]キーを押しながら他の階をクリックで指定すると、 連続した階を選択することができます。いずれかの階をクリックで指定し、 [Ctrl]キーを押しながらクリック すると、離れた階を複数選択することができます。

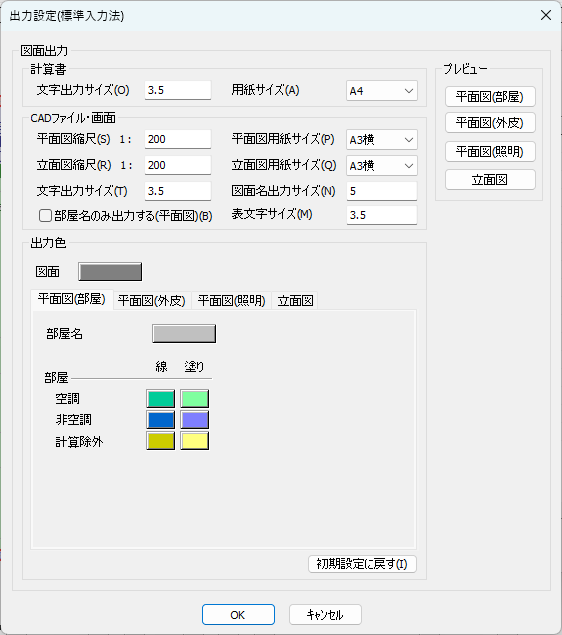

2)[出力設定]ボタンをクリックすると、出力時の縮尺や用紙サイズ、色などの設定が行えます。
[CADファイル・画面]の項目の設定は、ファイルごとに保存されます（詳細は、【出力設定】コマンドを参照してください）。
保存できるCADデータのファイル形式
SAVE-建築では下記のCADファイルを読み込むことができます。
*.MPS ：DRA-CADの圧縮データファイル
※パスワードが設定されている場合は読み込めません。
*.MPZ ：DRA-CADのデータファイル
*.MPX ：OLEを含まないDRA-CADのデータファイル
*.MPW ：DRA-CADαのデータファイル
*.MPP ：DRA-CAD2 V2のデータファイル
*.DWG､*.DXF ：AutoCADのデータファイル
*.JWC ：JW_CADのデータファイル
*.JWW ：Jw_cad for Windowsのデータファイル
*.SFC､*.P21 ：図面の電子納品のために作成されたCADデータファイル
■操作
1.[出力]メニューから〔CAD図面〕パネルの[ CAD]を選択する
CAD出力ダイアログが表示されます。項目を設定し、[OK]ボタンをクリックします。

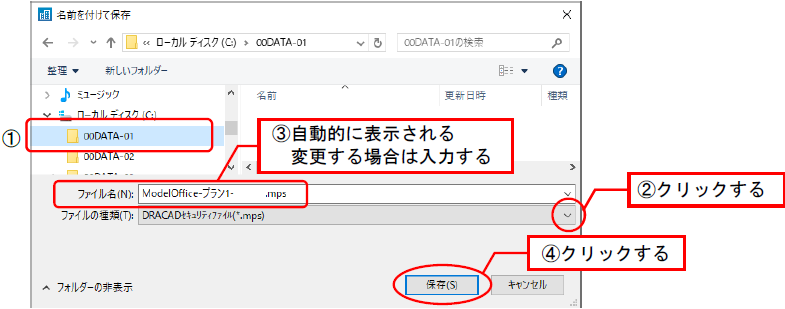

2.名前を付けて保存ダイアログが表示される
保存するドライブ、フォルダー、ファイルの種類を指定します。ファイル名を入力して、[保存]ボタンをクリックします。
※ファイル名は自動的に表示されます。変更する場合は、入力してください。
3.メッセージダイアログが表示される
CADファイルの作成が完了すると、メッセージダイアログが表示されますので、[OK]ボタンをクリックします。
4.CADソフトで表示する
DRA-CADなどのCADデータを表示できるプログラムを起動し、保存したファイルを開きます。
内容の確認、印刷などが行えます。
※トレース図を表示した状態で出力すると、トレース図も一緒に出力されます。
トレース図を出力したくない場合、SAVE-建築で以下のいずれかを設定してから出力してください。
・トレース図を非表示にする（詳細は、【トレース図表示】コマンドを参照）。
・全レイヤ非表示にする（詳細は、【表示レイヤ指定】コマンドを参照）。
・トレース図を解放する（詳細は、【トレース図の解放】コマンドを参照）。
