｜部屋
部屋を入力します。

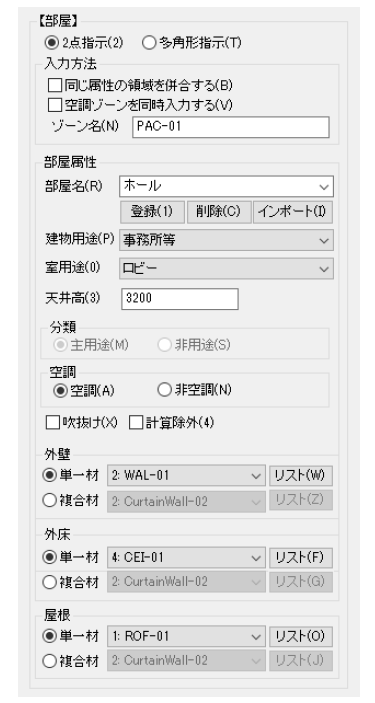

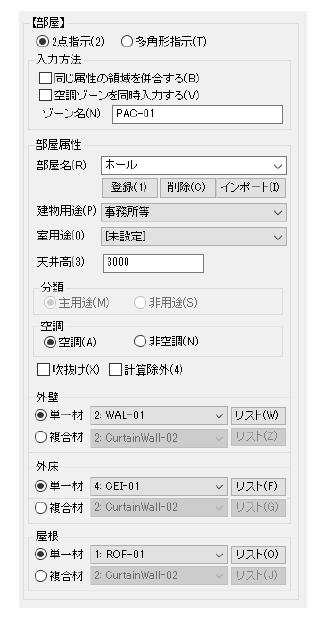

■ 属性パレット
■ 説明
※名称、数字など、入力上のルールがあります。詳細は、「入力上で共通のルール」を参照してください。
| 入 力 項 目 | 説 明 |
|---|---|
| 指示方法 | ｢２点指示｣、｢多角形指示｣、「トレース図から」のいずれかを選択します。
「トレース図から」を選択した場合、設定ボタンから入力方法を設定します。1）参照 |
| 設定（トレース図から） | 「部屋入力設定（トレース図から）ダイアログ」を表示します。1）参照 |
| 入力方法 同じ属性の領域を併合する |
同じ属性の部屋を入力する場合、「同じ属性の領域を併合する」に、 ☑ を入れ、
重ねて入力すると、自動で包絡された１つの領域となります。2)参照 |
| 空調ゾーンを 同時入力する |
部屋の配置時に、空調ゾーンを同時に配置する場合に、☑を入れ、空調ゾーン名
を入力します。2)参照 |
| ゾーン名 | |
| 部屋属性 部屋名 |
部屋名を入力します。キーボードから部屋名を直接入力(半角64文字以内)、
またはプルダウンリストから選択します。3)参照 |
| 建物用途 | 建物用途を設定します。プルダウンリストから次のいずれかを選択します。 ｢事務所等｣、｢物品販売業を営む店舗等｣、｢ホテル等｣、｢病院等｣、｢学校等｣、 ｢飲食店等｣、｢集会所等｣、｢工場等｣ |
| 室用途 | 「建物用途」ごとの室用途が表示されます。プルダウンリストから選択します。 |
| 天井高 | 天井高を入力します。 |
| 分類 | 分類を設定します。「建物用途」によって指定する分類が異なります。4)参照。 |
| 空調 | ｢空調｣、｢非空調｣のいずれかを選択します。 |
| 吹抜け | 床がなく吹抜けの場合は、☑を入れます。5)参照 |
| 計算除外 | 計算から除外する場合は、☑ を入れます。6)参照 |
| 外壁 | ｢外壁｣、｢外床｣、｢屋根｣のそれぞれに、「単一材」、「複合材」のいずれかを 選択し、プルダウンリストから材料記号を選択します。 「単一材」：プルダウンリストから[外皮材料リスト]で登録されている材料記号を 選択します。 「複合材」：プルダウンリストから[複合断面材料リスト]で登録されている材料記号を 選択します。 ※[リスト]ボタンをクリックして表示されるそれぞれの材料リストから、詳細の確認 や編集が可能です。 ※リストについては、『プログラム概要』>データの入力・選択・編集>リストについて を参照してください。 |
| 外床 | |
| 屋根 |
1)指示方法
・２点指示
グリッドに沿って対角にクリックすると、部屋が入力されます。

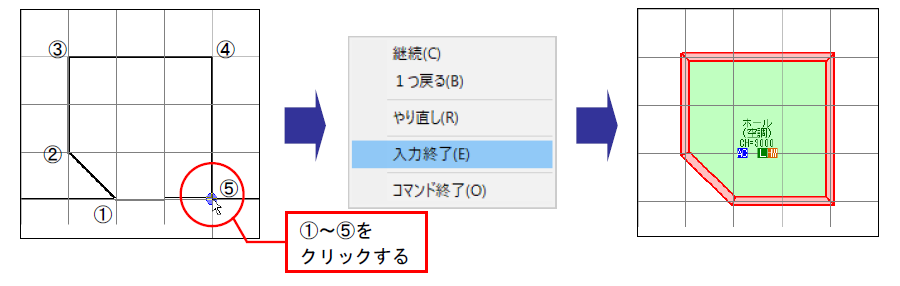

・多角形指示
入力したい形状の頂点を順にクリックします。右クリックすると、編集メニューが表示されます。
[入力終了]を指定すると、部屋が入力されます。
※⑤点目を右クリックせず、①点目を取った場合は、編集メニューを表示しないで、部屋が入力されます。
編集メニューでは、指示点のキャンセルおよび終了することができます。
- [継続] ：メニューを閉じて入力を続けます。
- [１つ戻る] ：指示した点を１つキャンセルし、１つ前の点に戻ります。
- [やり直し] ：指示した点をすべてキャンセルし、１点目から指示をやり直します。
- [入力終了] ：最後に指示した点で入力を終了します。
- [コマンド終了]：指示した点をすべてキャンセルし、コマンドを終了します。

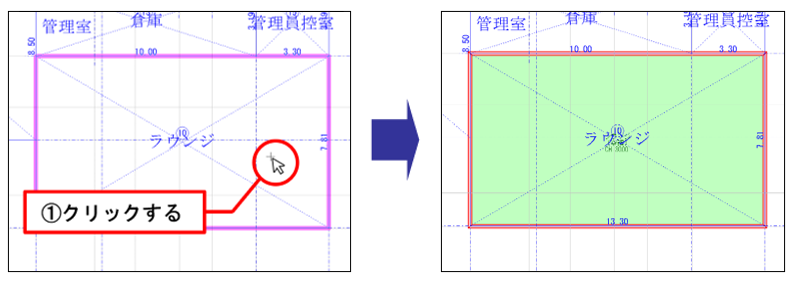

・トレース図から
トレース図のポリラインから形状を取得し、部屋を作成します。
※求積図などの、部屋形状がポリラインで構成されたCAD図面を用意し、トレース図に設定してください。
トレース図の設定はトレース図を開くを参照してください。
※ポリラインの頂点からもっとも近い壁芯交点を部屋の頂点とします。事前に通り芯を設定してください。
通り芯の設定はトレース図から設定を参照してください。
部屋入力設定（トレース図から）で入力方法を設定します。
ポリラインの頂点から、この距離内の壁芯交点を検索し、もっとも近い壁芯交点を部屋の頂点とします。
[部屋を一つずつ入力する]
指定したポリラインのみ、部屋を入力します。
[同一レイヤの部屋を一括で入力する]
指定したポリラインと同一レイヤのポリラインから一括で部屋を入力します。
[同一レイヤの部屋名を取得する]
指定したポリライン内にある文字列を取得し、部屋名に設定します。
文字列が複数ある場合、重心に近い文字列を取得します。
2)入力方法

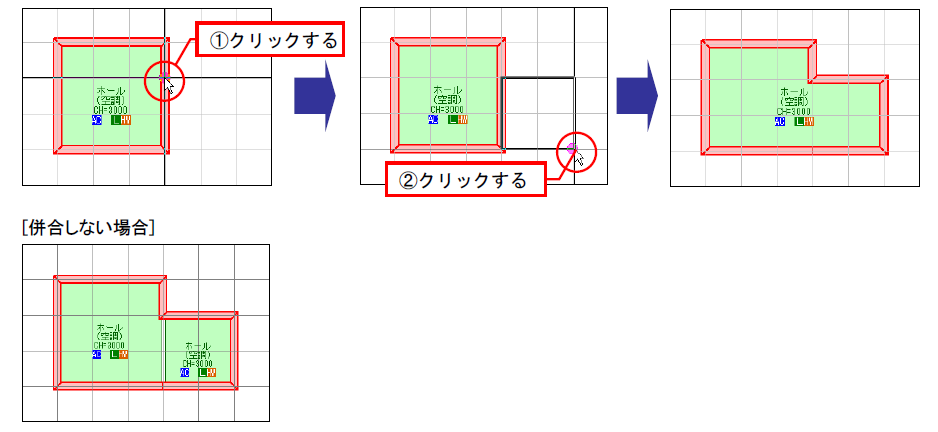

同じ属性の領域を併合する
「同じ属性の領域を併合する」に ☑を入れた場合、重ねて入力すると、包絡され１つになります。
※多角形指示でも同様に行えます。

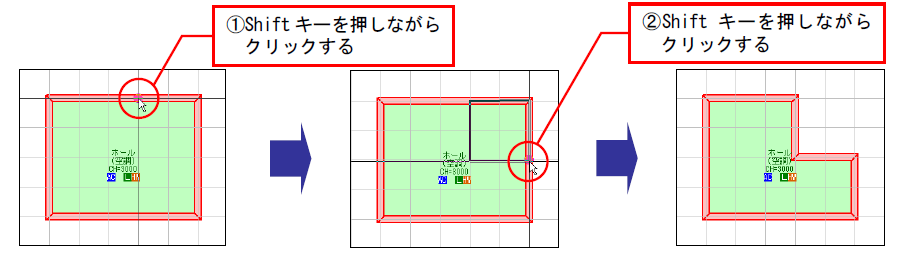

部屋の切欠き
[Shift]を押しながら重ねて入力すると、重なった部分を削除します。
※多角形指示でも同様に行えます。

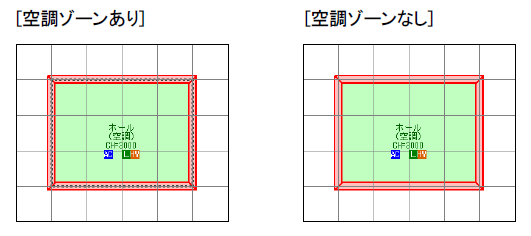

空調ゾーンを同時に入力する
「空調ゾーンを同時に入力する」に ☑を入れた場合、部屋入力と同時に、空調ゾーンも入力され、
空調ゾーンの範囲が点線で表示されます。
3)部屋属性の登録、削除、インポート
部屋属性の登録
部屋名と属性を登録します。
[登録]ボタンをクリックすると、現在設定されている「部屋名」、「建物用途」、「室用途」、｢分類｣、｢空調｣が、
１つの属性セットとして登録されます。
登録すると、プルダウンリストに表示され、選択ができます。
ファイルを保存すると、プルダウンリストに登録した項目が保存されます。

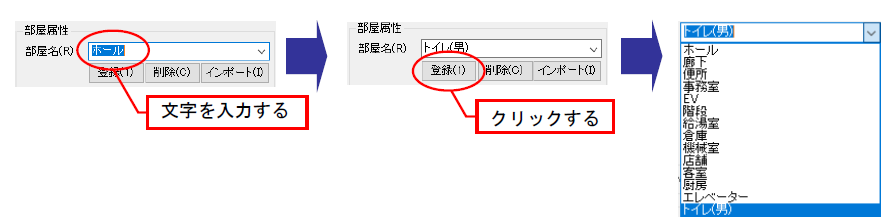

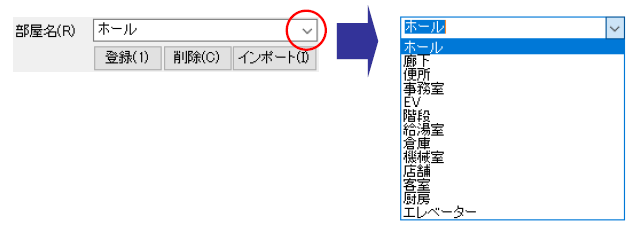

(1)部屋名の[▼] ボタンをクリックし、プルダウンリストで確認します。
(2) プルダウンリストにない部屋名を入力します。
[登録]ボタンをクリックすると、部屋名と属性が登録され、プルダウンリストから選択ができます。
[いいえ]ボタンをクリックすると登録されません。

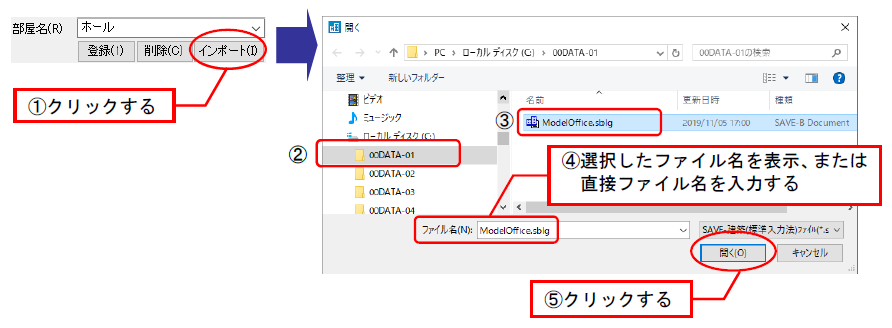

部屋属性のインポート
[インポート]ボタンから、他のshseファイルに登録されている部屋属性を読込むことができます。
読込めるファイルの種類
*.sblg ：SAVE-建築（標準入力法）ファイル

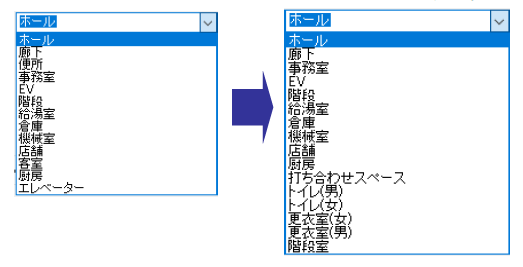

(1)[インポート]ボタンをクリックすると、開くダイアログが表示されます。
インポートするファイルを選択し、[開く]ボタンをクリックします。
[いいえ]ボタンをクリックすると、読み込まれません。 (2) 部屋名のプルダウンリストをクリックすると、一覧が表示されます。

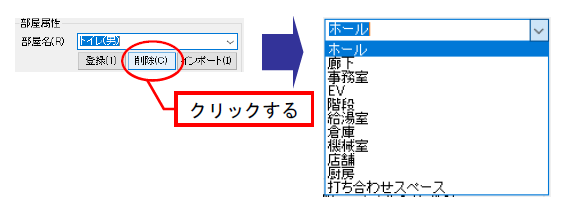

部屋属性の削除
プルダウンリストに登録されている部屋の属性を削除します。
削除したい部屋名を選択し、[削除]ボタンをクリックします。リストから削除されます。
4)建物用途ごとの分類
| 建物用途 | 分類 |
|---|---|
| ホテル等 | ｢客室部｣、｢非客室部｣ |
| 病院等 | ｢病室部｣、｢非病室部｣ |
| 学校等 | ｢教室部｣、｢非教室部｣ |
| 飲食店等 | ｢客席部｣、｢非客席部｣ |
| 集会所等 | ｢集会室部｣、｢非集会室部｣ |

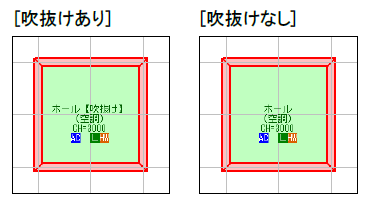

5)吹抜けの☑の有無による表示
「吹抜け」に☑を入れている場合は、【吹抜け】の文字が表示されます
(部屋の色の詳細は、「部屋の色の表示」を参照してください）。
空調表示モードの場合

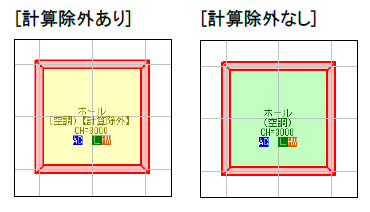

6)計算除外の☑の有無による表示
「計算除外」に ☑を入れている場合は、【計算除外】の文字が表示されます。
計算除外に設定された部屋は必ず薄い黄色で表示されます。
空調表示モードの場合
■ 計算対象の色の表示
計算対象が室用途に応じて色分けして表示されます。空調(AC)は青、換気(V)はピンク、照明(L)は緑、給湯(HW)はオレンジで表示されます。

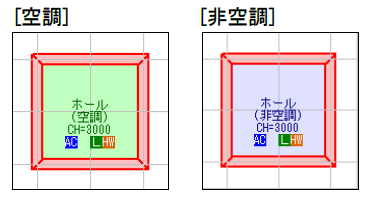

■ 部屋の色の表示
表示モードには、「空調」、「建物用途」があり、部屋の色は表示モードによって異なります。[表示]メニューから〔表示モード〕パネルの[
表示モード]で[空調]、[建物用途]を切り替えられます。[空調]：部屋の色は、空調に応じて色分けして表示されます。

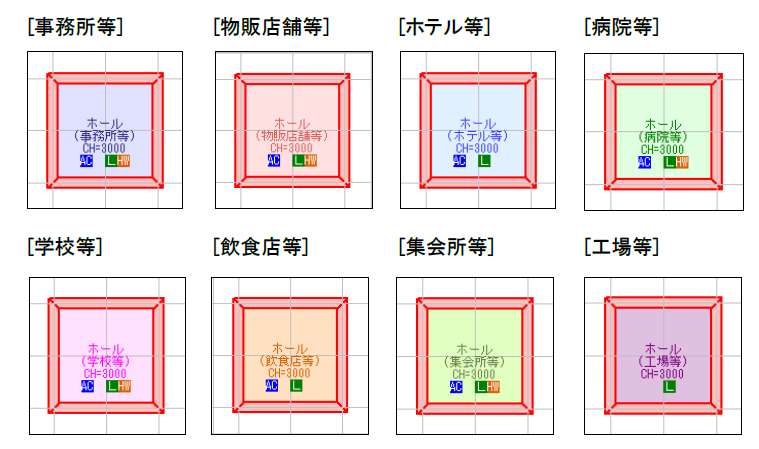

[建物用途]：部屋の色は、建物用途に応じて色分けして表示されます。
※計算除外に設定された部屋は、いずれの場合も薄い黄色で表示されます。
■ 操作
1.[ホーム]メニューから〔入力〕パネルの[
部屋]を選択する
2.属性パレットに部屋の属性が表示される
部屋属性や｢外壁｣、｢外床｣、｢屋根｣のそれぞれに材料記号などを設定します。
※既に入力している部屋の属性を取得したい場合、コマンドを実行後、[Ctrl]キーを押しながら部屋のエリアをクリックすることで、「部屋」、｢外床」、「屋根」の属性をパレットに取得することができます(計算除外は取得しません)。[Ctrl]キーを押しながら外壁をクリックすることで、「外壁」の属性を取得することができます。

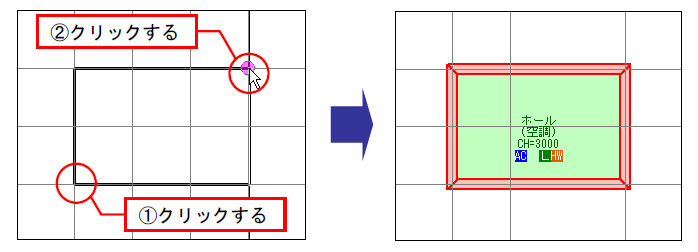

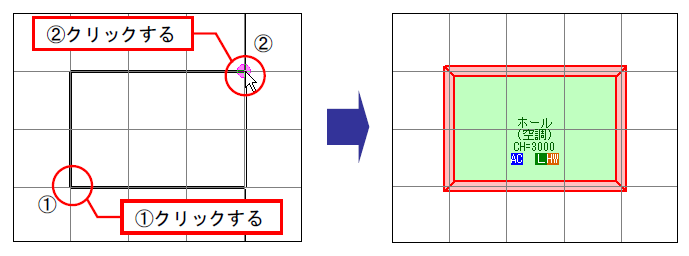

3.部屋を入力する
指示方法を２点指示で入力します。グリッドに沿って配置する２点をクリックすると、部屋が入力されます。
4.コマンドを終了する
右クリックで終了します。
※別の入力コマンドを実行しても、現在のコマンドが解除されます。
