｜カーテンウォール
カーテンウォールを入力します。

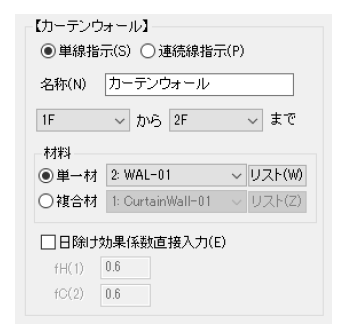

■ 属性パレット
■ 説明
※名称、数字など、入力上のルールがあります。詳細は、「入力上で共通のルール」を参照してください。
| 入 力 項 目 | 説 明 |
|---|---|
| 指示方法 | ｢単線指示｣、｢連続線指示｣のいずれかを選択します。1）参照 |
| 名称 | 名称を入力します。 |
| 配置位置 | 配置する階数をプルダウンリストから指定します。 |
| 材料 | 「単一材」、「複合材」のいずれかを選択し、リストから材料記号を選択します。 「単一材」：プルダウンリストから[外皮材料リスト]で登録されている材料記号を選択します。 「複合材」：プルダウンリストから[複合断面材料リスト]で登録されている材料記号を選択します。 ※[リスト]ボタンをクリックして表示される、それぞれのリストから、詳細の確認や編集が可能です。 ※リストについては、『プログラム概要』>データの入力・選択・編集>リストについて を参照してください。 | 日除け効果係数直接入力 | 日除け効果係数を直接入力する場合に、☑を入れｆH、ｆCを入力します。 ☑を入れない場合は、PAL＊計算時に複合断面材料の「マリオン強調」、「トランザム強調」 の有無によって日除け効果係数が計算されます。 |
1)指示方法

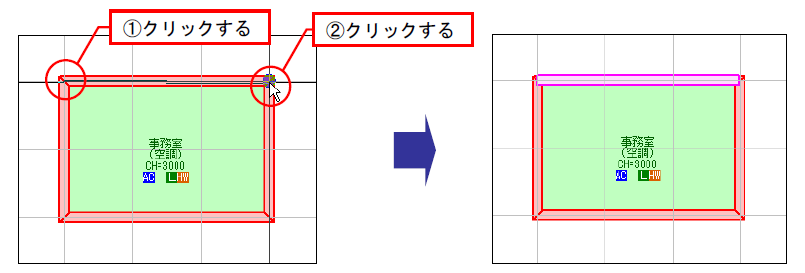

単線指示
グリッドに沿って２点指示するとカーテンウォールが入力されます。

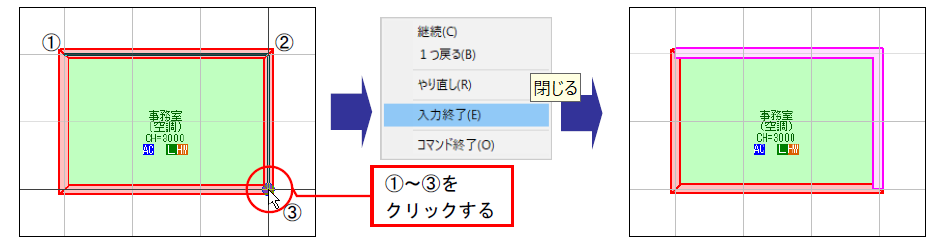

連続線指示
入力したい形状の頂点を順にクリックします。右クリックすると、編集メニューが表示されます。
[入力終了]を指定すると、カーテンウォールが入力されます。
[継続] ：メニューを閉じて入力を続けます。
[１つ戻る] ：指示した点を１つキャンセルし、１つ前の点に戻ります。
[やり直し] ：指示した点をすべてキャンセルし、１点目から指示をやり直します。
[入力終了] ：最後に指示した点で入力を終了します。
[コマンド終了] ：指示した点をすべてキャンセルし、コマンドを終了します。

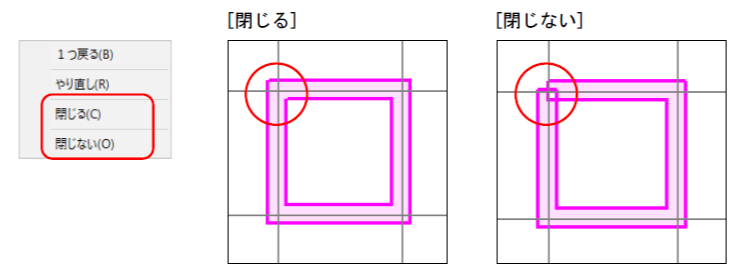

最初と最後の点を指示した場合は、下記のメニューが表示され、最初と最後の点で「閉じる」、「閉じない」の指定をします。
■ 操作
1.[ホーム]メニューから〔入力〕パネルの[
カーテンウォール]を選択する

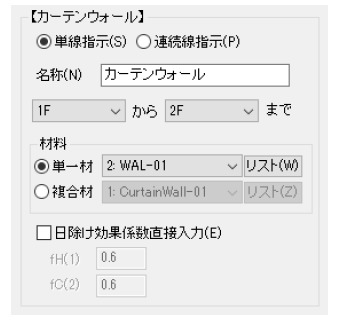

2.属性パレットにカーテンウォールの属性が表示される
入力方法や入力階数、材料などを設定します。

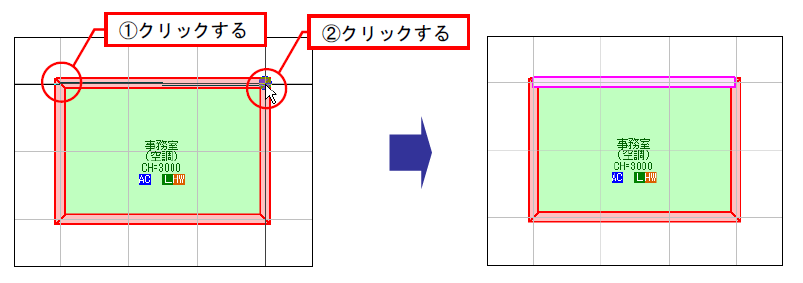

3.カーテンウォールを入力する
単線指示で、２点指定すると、カーテンウォールが入力されます。
4.コマンドを終了する
右クリックで終了します。
※別の入力コマンドを実行しても、現在のコマンドが解除されます。
