適判計画書のビューを挿入するために、適判計画書テンプレートをプロジェクトに保存します。

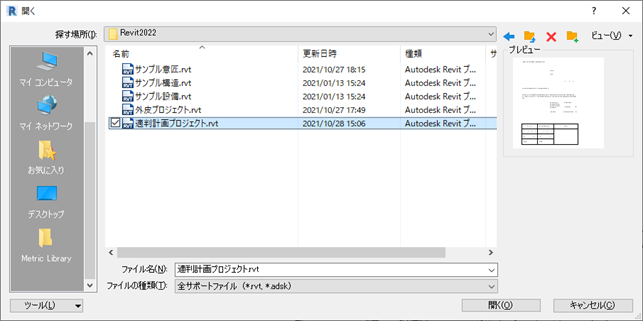

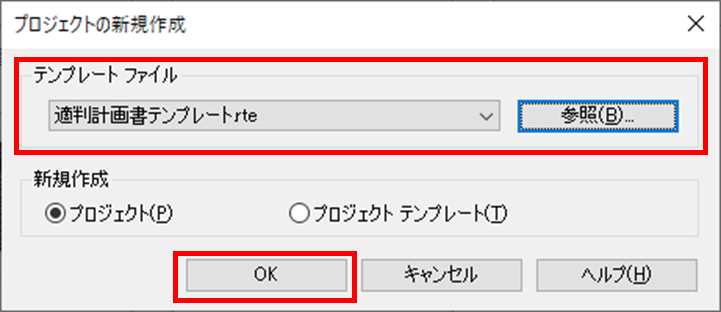

１．新規作成で適判計画書テンプレート.rteを参照します。
【新規作成】コマンドを実行します。ファイルを選択し、[OK]ボタンをクリックします。

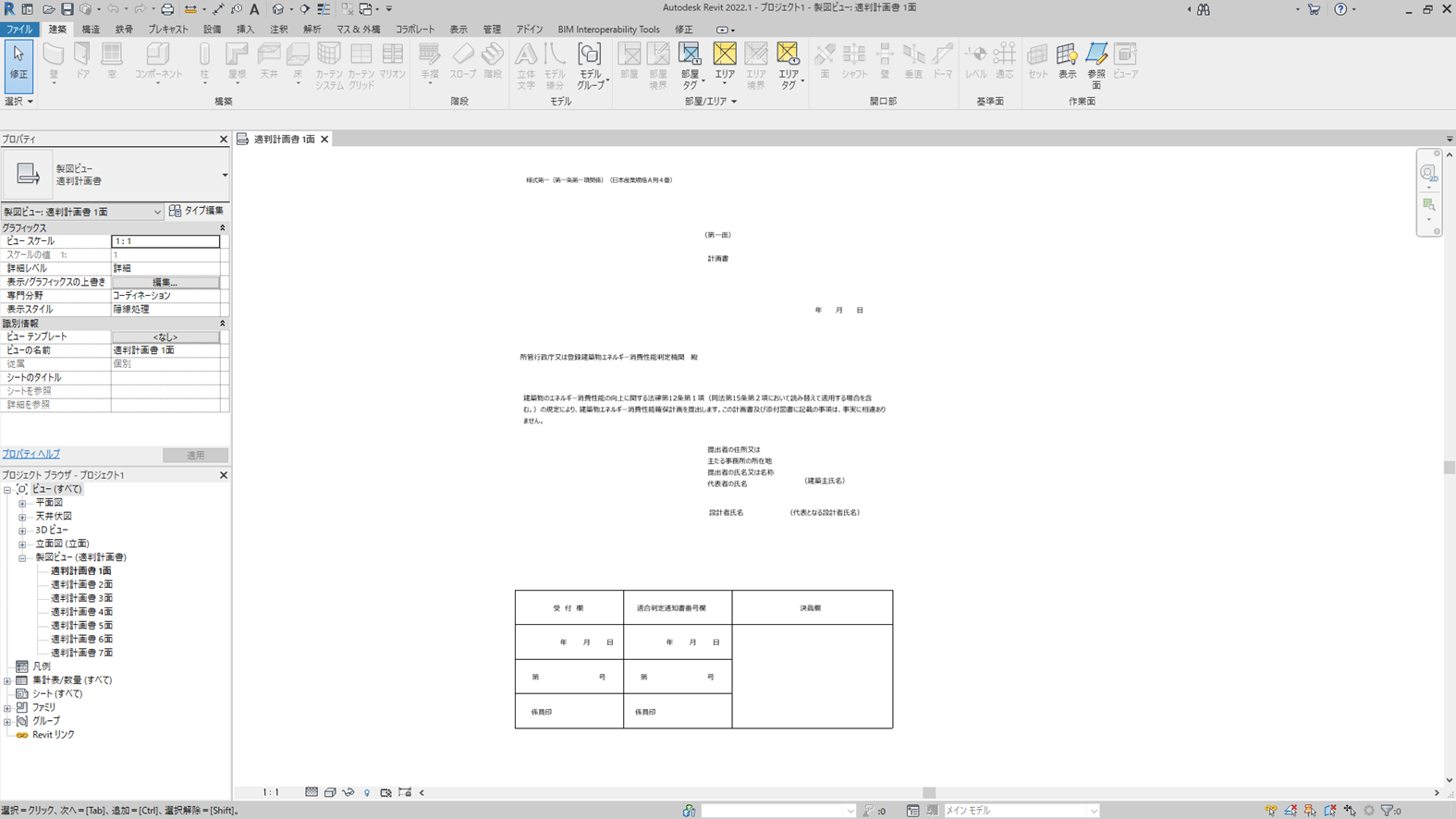

２．適判計画書のテンプレートが表示されます。

３．適判計画書を保存します。

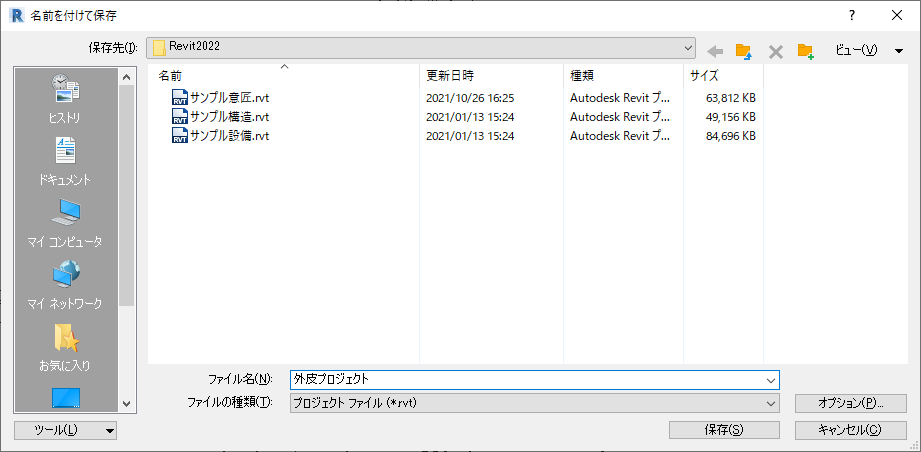

【名前を付けて保存】コマンドを実行します。ファイル名を入力し、[保存]ボタンをクリックして保存します。

４．保存した適判計画書を挿入します。

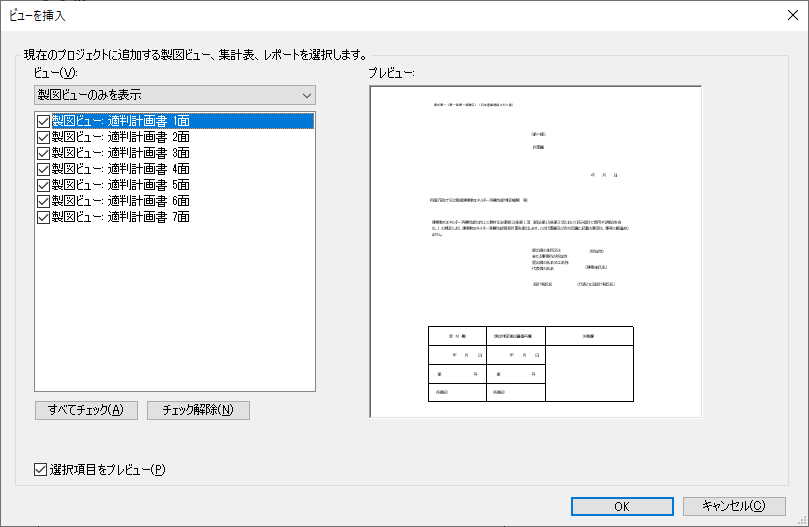

[挿入]→[ファイル挿入]→【ビュー挿入】コマンドを実行します。

５．すべて☑します。

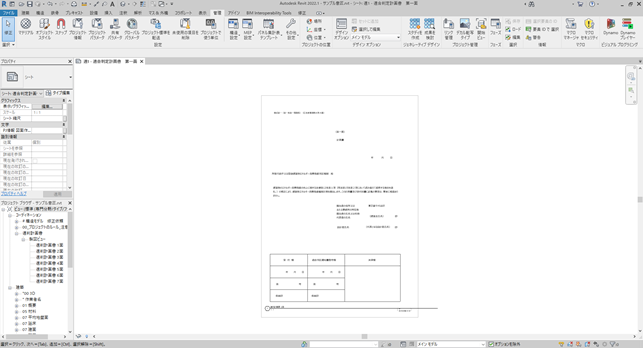

６．適判計画書のビューが挿入されます。

１．【地域区分・モデル建物】コマンドで以下を設定します。
適判計画書第三面：「地域区分」と「日射地域区分」、「都道府県」、「市区町村」、「町域」
適判計画書第五面：「用途区分コード」、「建築物用途」、「モデル建物」

マッピングテーブル[基本項目]

建築物所在地

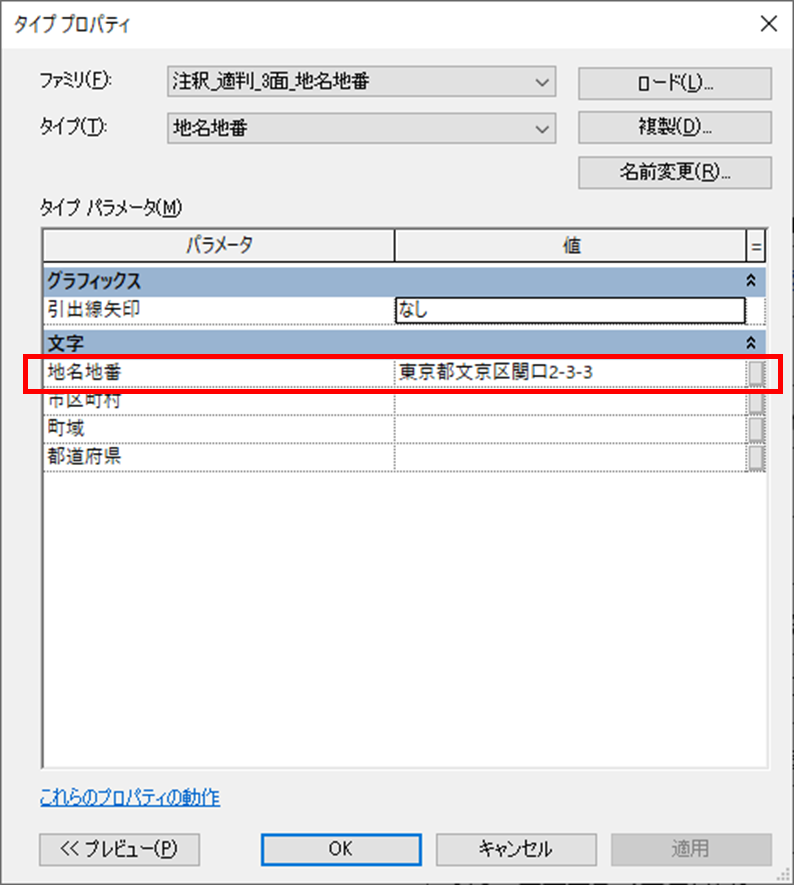

１）注釈_適判_3面_地名地番ファミリ選択→タイププロパティ→地名地番を設定します。

ファミリ：注釈_適判_3面_地名地番
タイプ　：地名地番

＜設定項目：タイププロパティ＞
地名地番：東京都文京区関口2-3-3

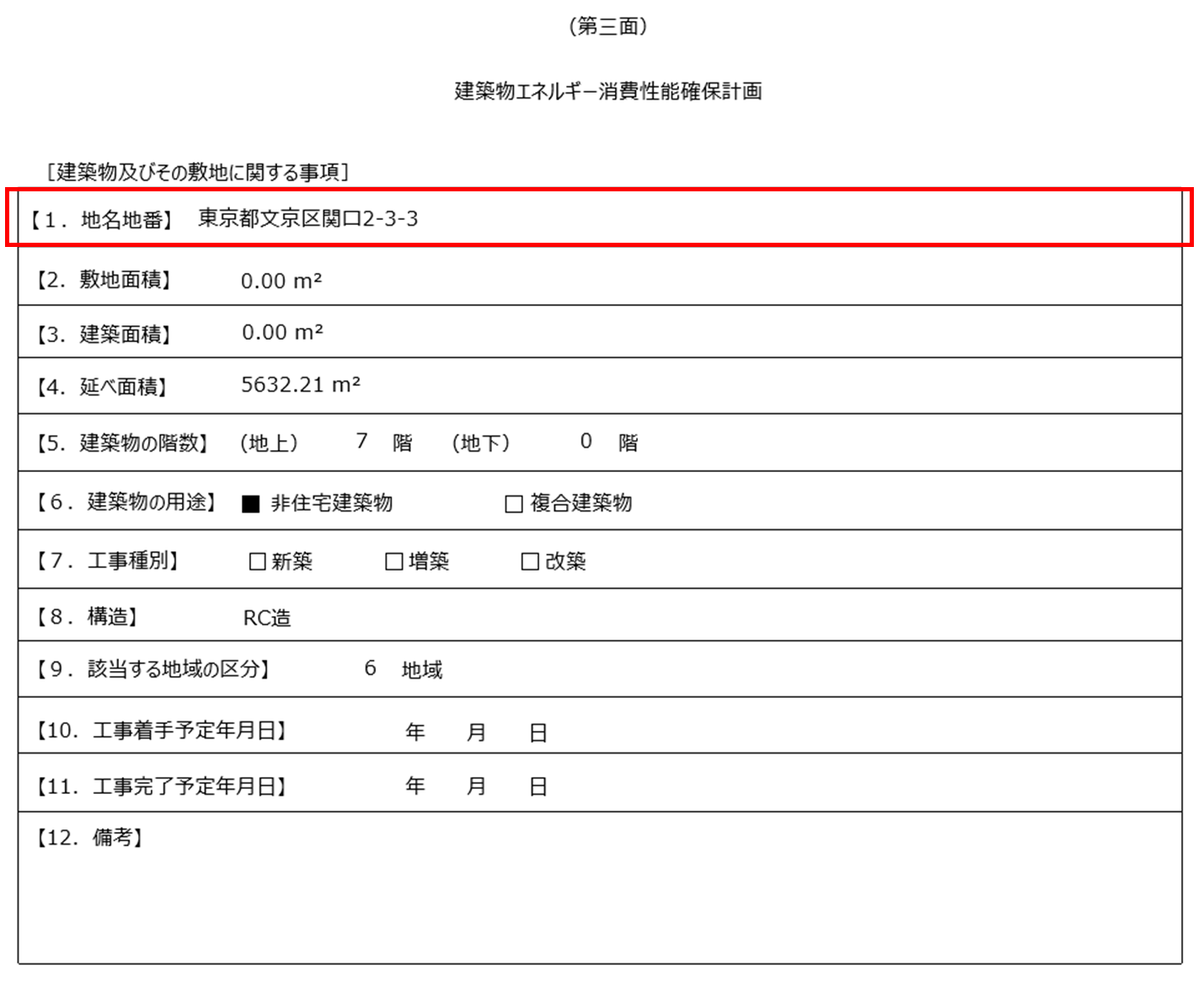

２）適判計画書第三面に表示されます。

３）【地域区分・モデル建物】コマンドを実行します。

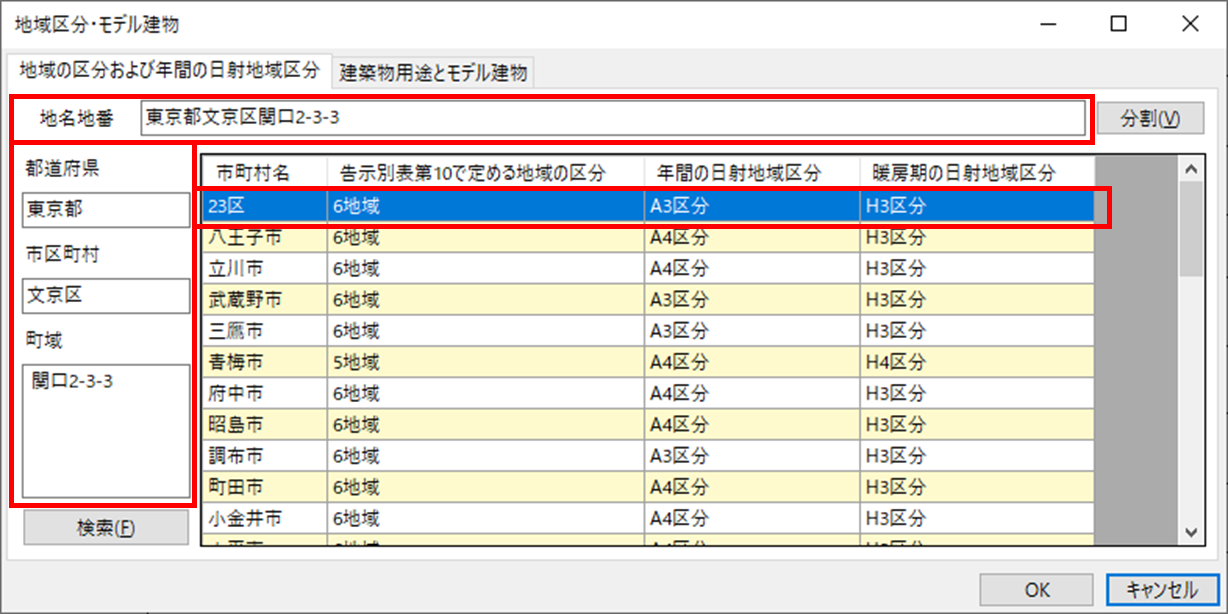

【地域区分・モデル建物】コマンド→〔地域の区分および年間の日射地域区分〕タブ→地名地番に注釈_適判_3面_地名地番ファミリで設定した「地名地番」が設定されます。
「都道府県」、「市区町村」、「町域」に「地名地番」が分割されて設定されます。
「23区」の「地域の区分」、「年間の日射地域区分」が選択されます。

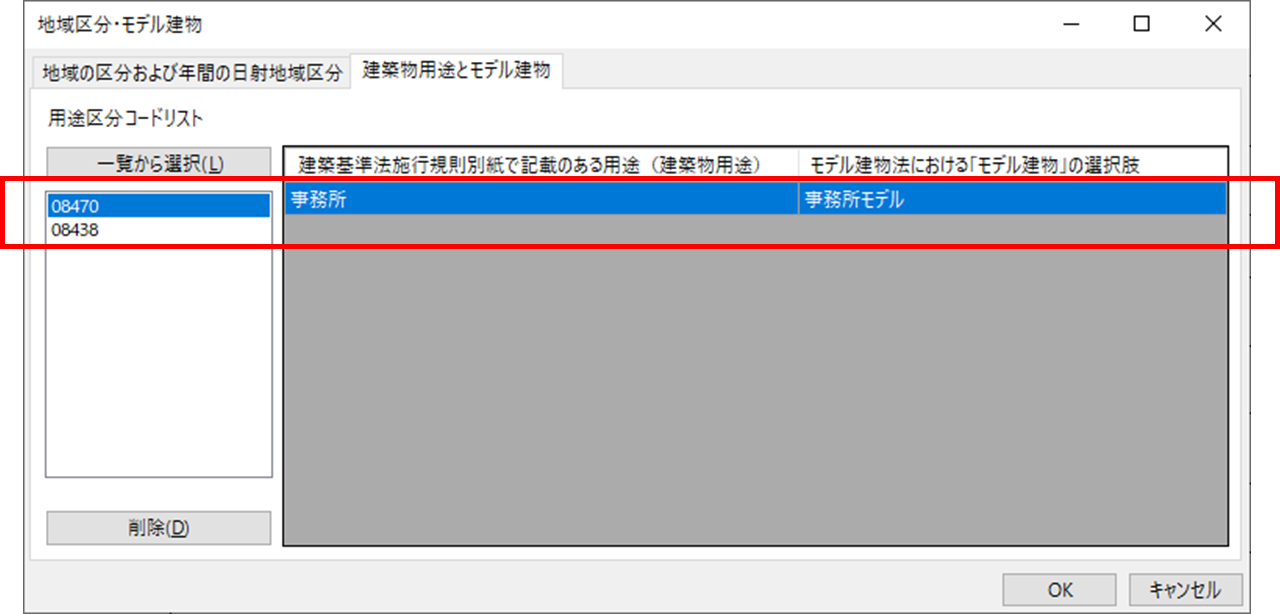

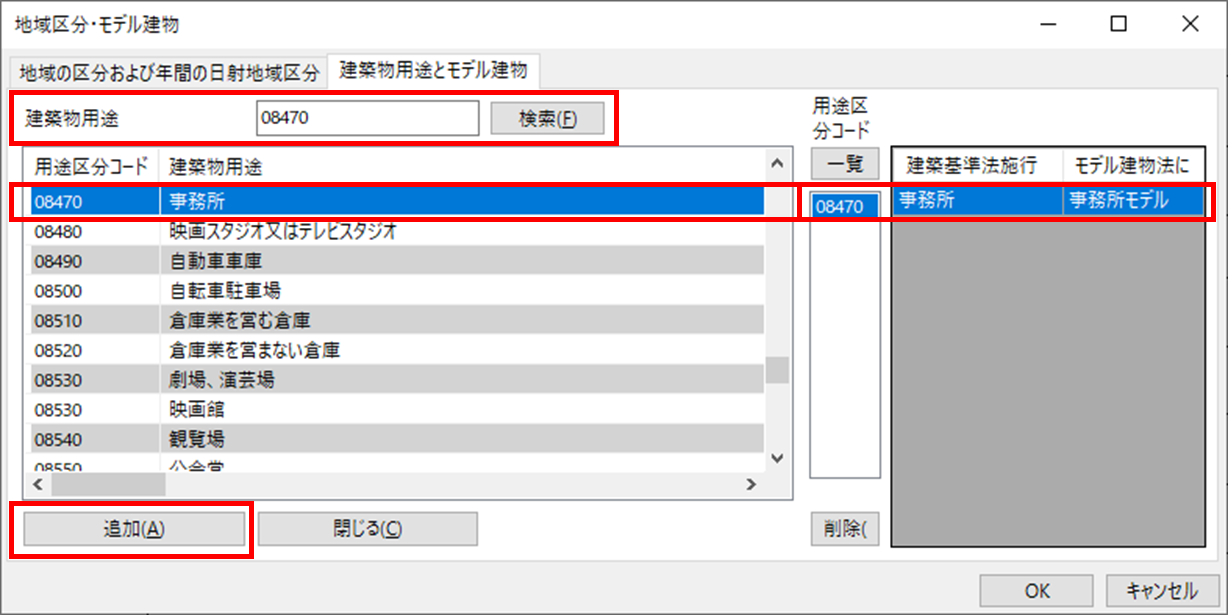

４）【地域区分・モデル建物】コマンド→〔建築物用途とモデル建物〕タブ→建築物用途、モデル建物を検索
建築物用途に用途区分コード「08470」を入力します。[検索]ボタンをクリックして建築物用途を検索します。
「08470、事務所」ハイライト表示→[追加]ボタンをクリックします。

「用途区分コード一覧」に「08470」、「事務所」、「事務所モデル」が追加されます。

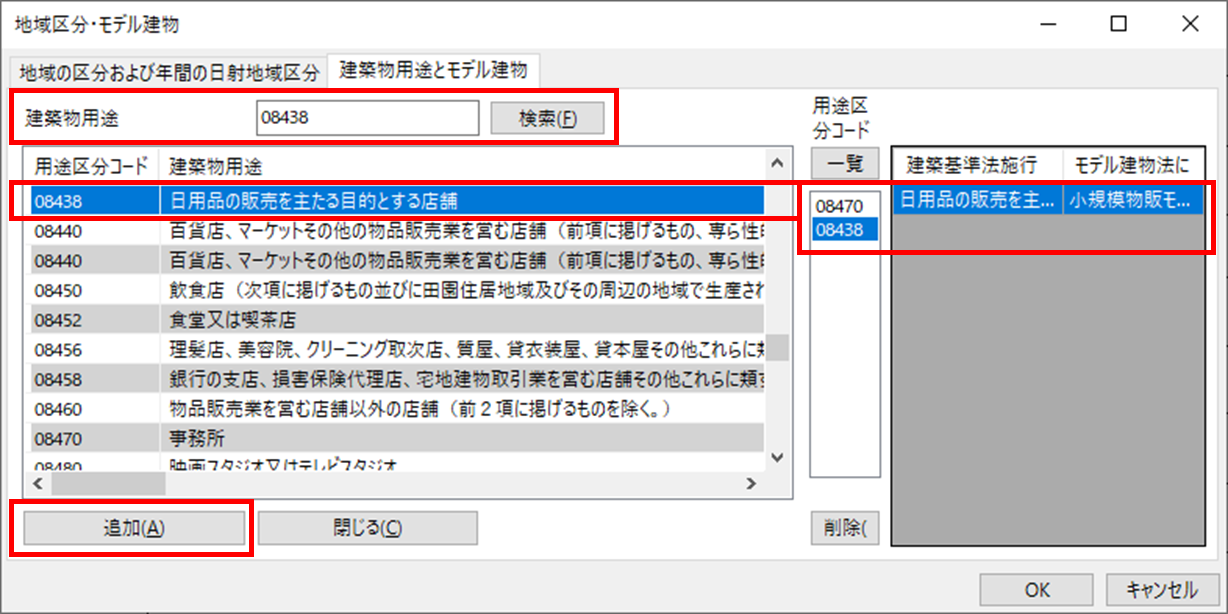

５）建築物用途に用途区分コード「08438」を入力します。[検索]ボタンをクリックして建築物用途を検索します。
「08438、日用品の販売を主たる目的とする店舗」ハイライト表示→[追加]ボタンをクリックします。

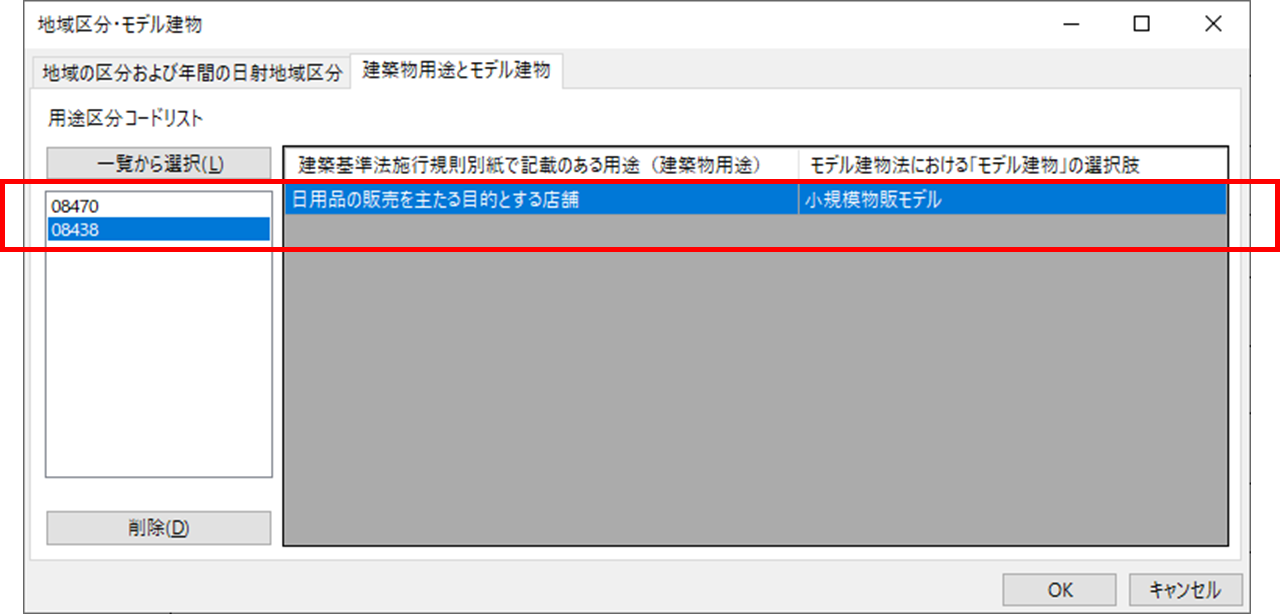

「用途区分コード一覧」に「08438」、「日用品の販売を主たる目的とする店舗」、「小規模物販モデル」が追加されます。

６）[OK]ボタンをクリックしてダイアログを閉じます。
適判計画書第三面に、「地域区分」と「日射地域区分」、「都道府県」、「市区町村」、「町域」が設定されます。

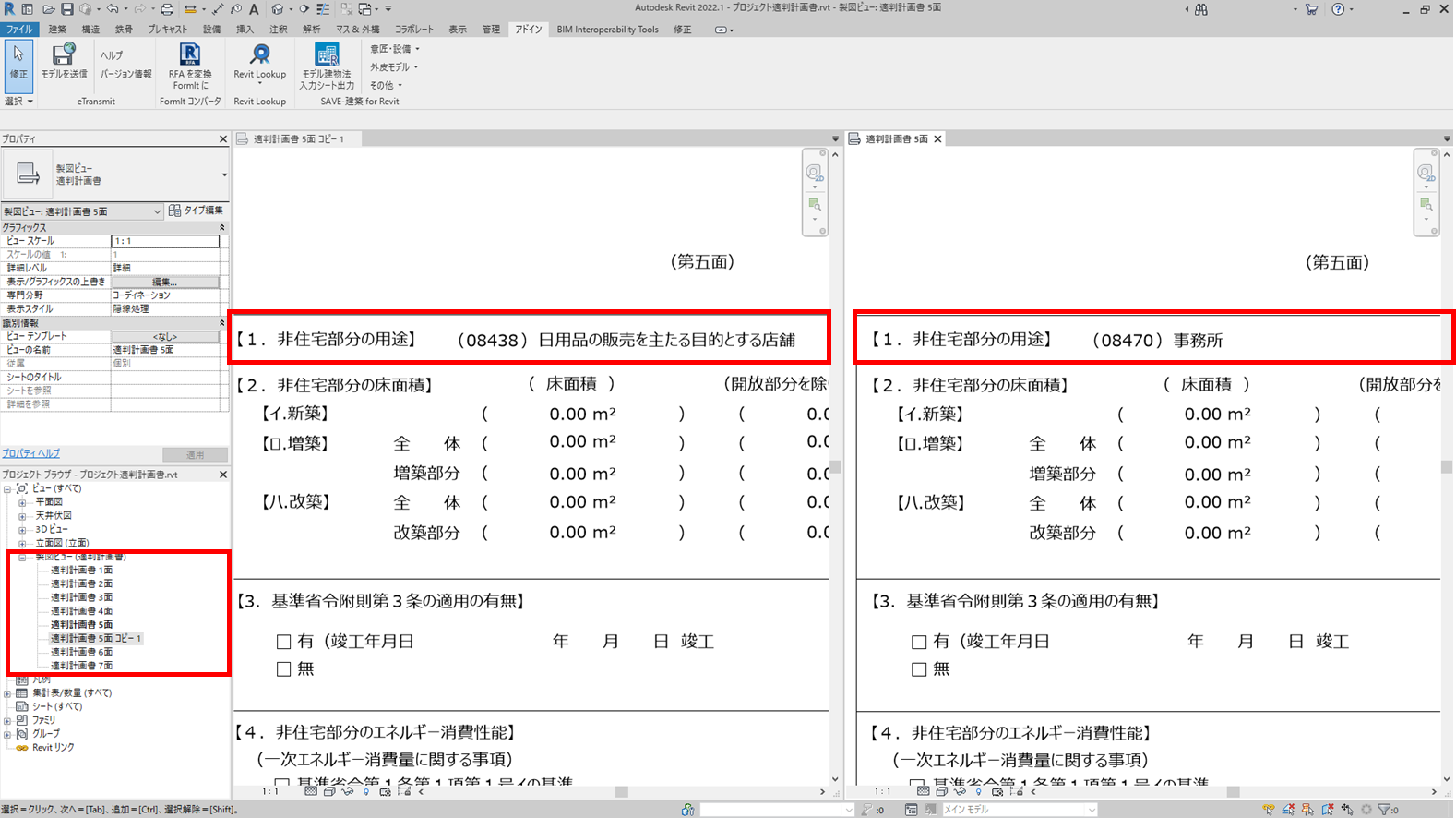

適判計画書第五面は、複製して建築物用途別に「用途区分コード」、「建築物用途」、「モデル建物」が設定されます。

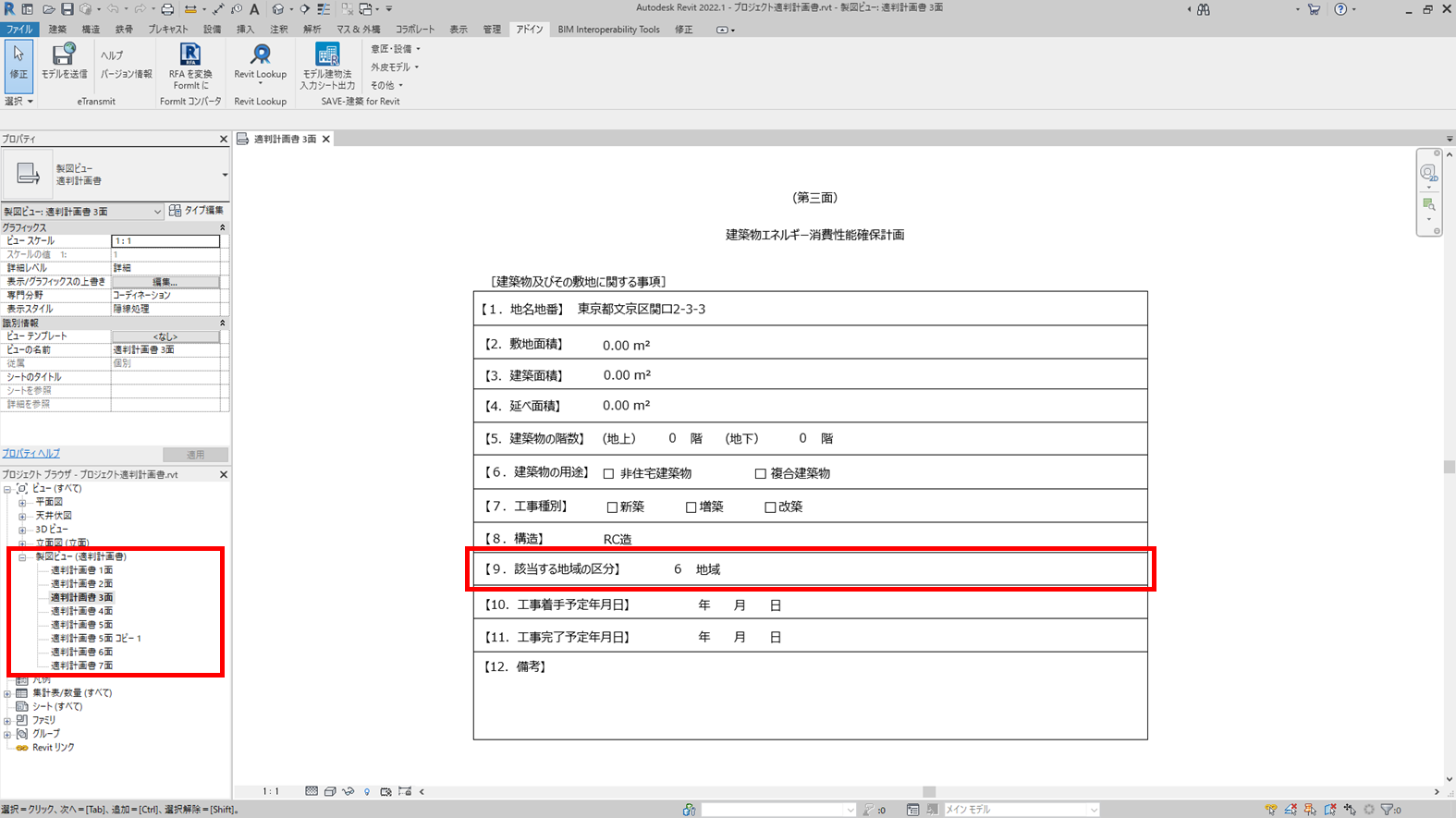

７）適判計画書第三面に「該当する地域の区分　６　地域」が表示されます。

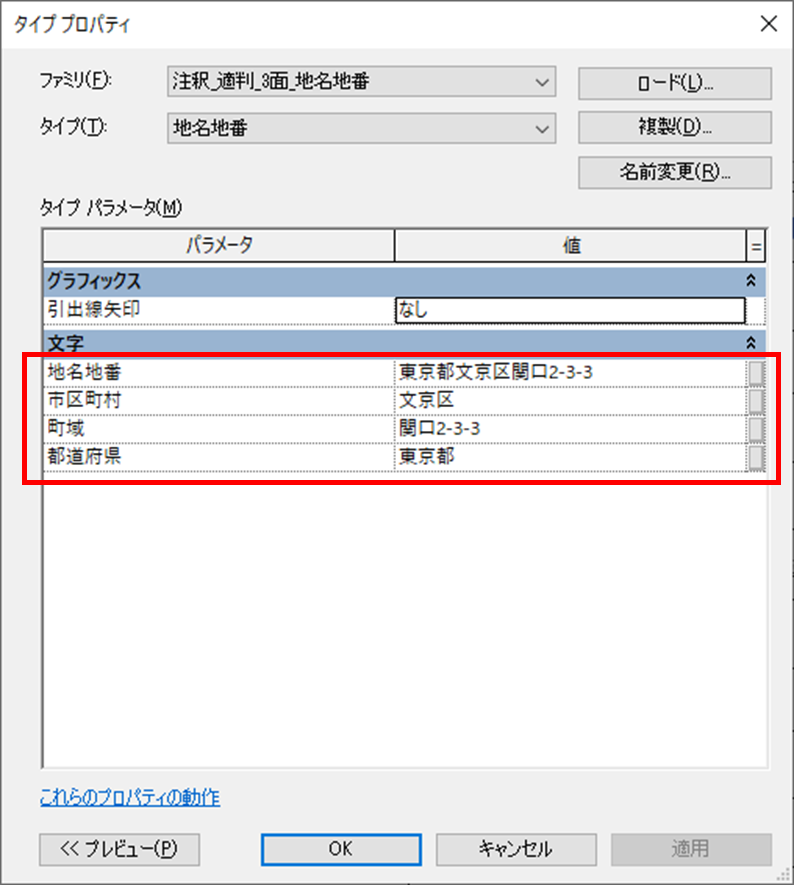

８）注釈_適判_3面_地名地番ファミリ選択→タイププロパティ→「市区町村」、「町域」、「都道府県」が設定されます。

ファミリ：注釈_適判_3面_地名地番
タイプ　：地名地番

＜設定項目：タイププロパティ＞
市区町村：文京区
町域：関口2-3-3
都道府県：東京都

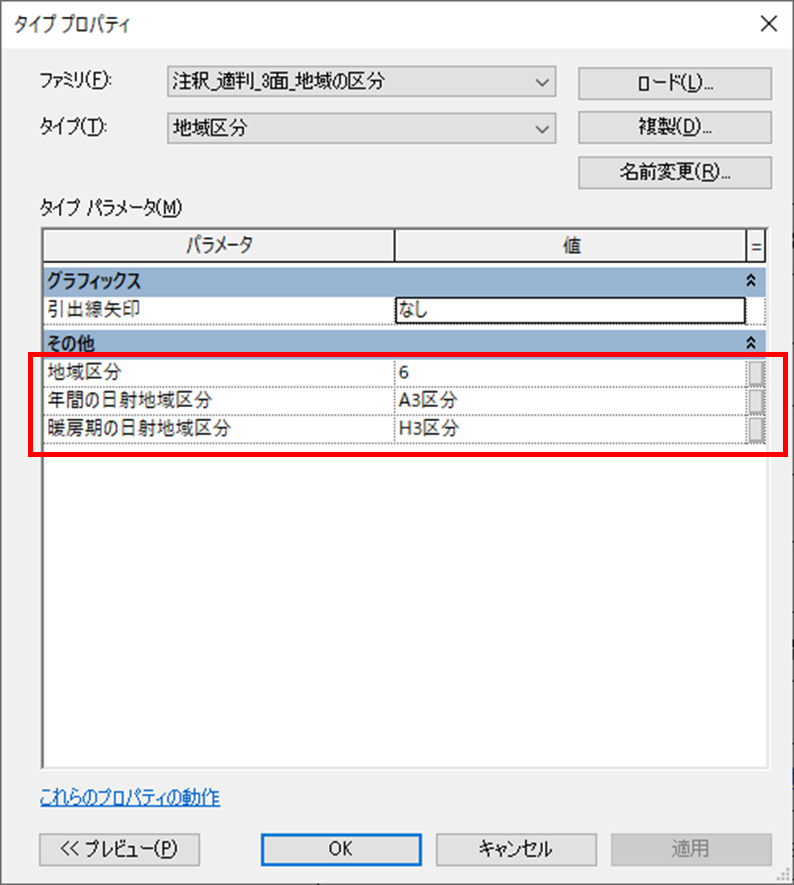

９）注釈_適判_3面_地域の区分ファミリ選択→タイププロパティ→「地域区分」、「年間の日射地域区分」、「暖房期の日射地域区分」が設定されます。

ファミリ：注釈_適判_3面_地域の区分
タイプ　：地域区分

＜設定項目：タイププロパティ＞
地域区分：6
年間の日射地域区分：A3区分
暖房期の日射地域区分：H3区分

10）適判計画書第五面に「用途区分コード」、「建築物用途」が表示されます。

建物用途、用途区分コード、モデル建物

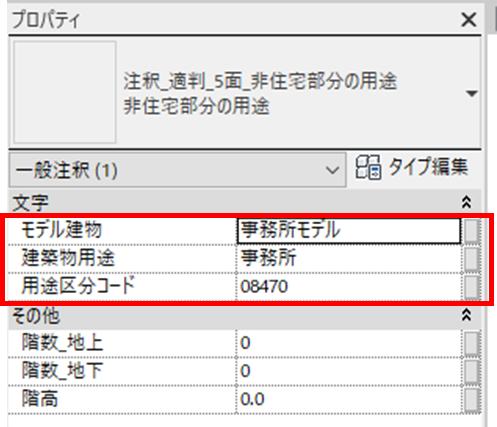

11）適判計画書 5面→注釈_適判_5面_非住宅部分の用途ファミリ選択→インスタンスプロパティ→「モデル建物」、「建築物用途」、「用途区分コード」が設定されます。

ファミリ：注釈_適判_5面_非住宅部分の用途
タイプ　：非住宅部分の用途

＜設定項目：インスタンスプロパティ＞
モデル建物　　：事務所モデル
建築物用途　　：事務所
用途区分コード：08470

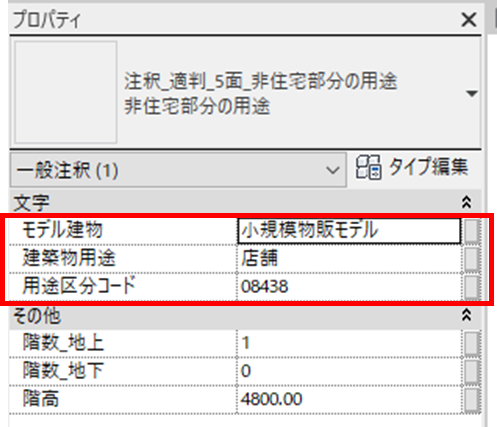

12）適判計画書 5面 コピー 1→注釈_適判_5面_非住宅部分の用途ファミリ選択→インスタンスプロパティ→「モデル建物」、「建築物用途」、「用途区分コード」が設定されます。建築物用途は省略して店舗にします。

ファミリ：注釈_適判_5面_非住宅部分の用途
タイプ　：非住宅部分の用途

＜設定項目：インスタンスプロパティ＞
モデル建物　　：小規模物販モデル
建築物用途　　：店舗
用途区分コード：08438

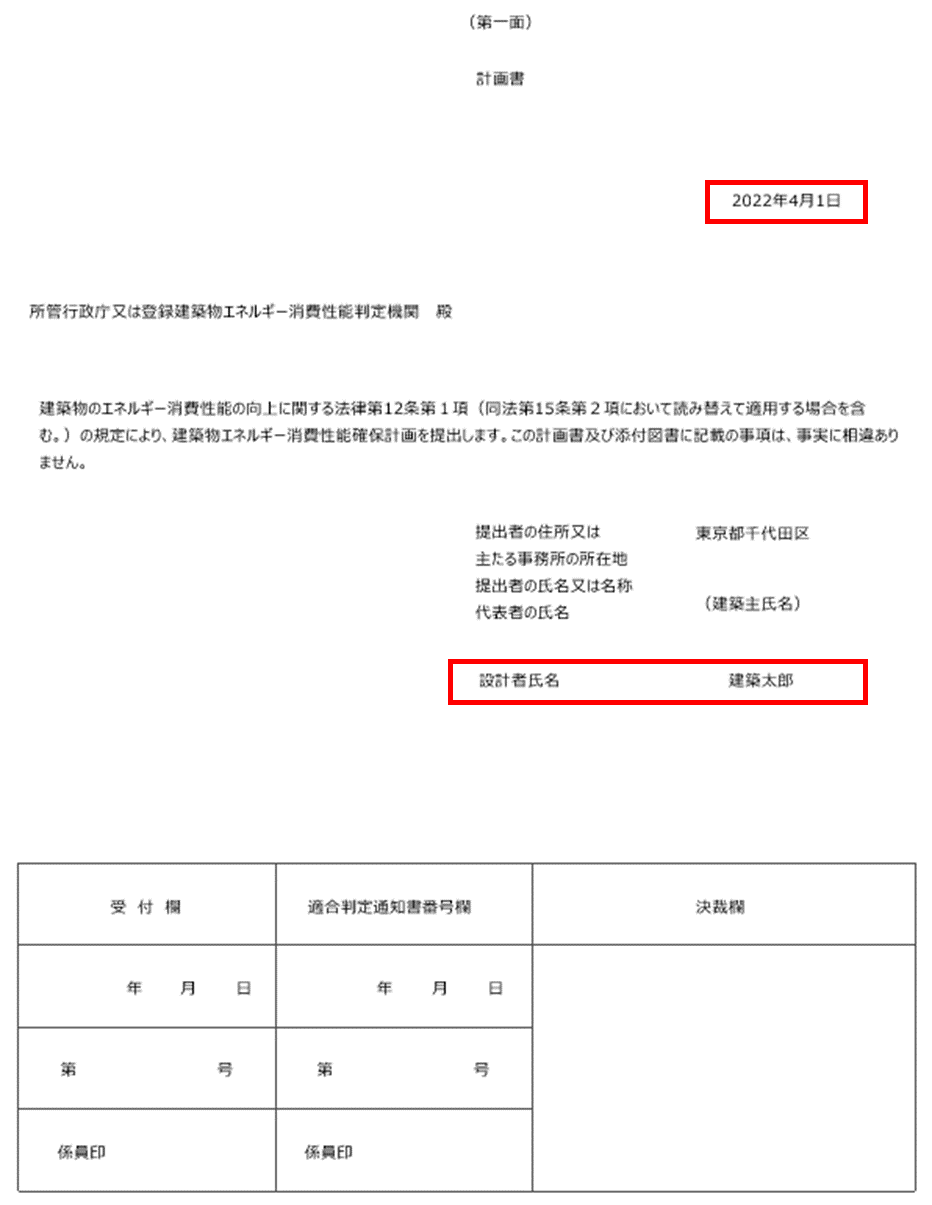

２．適判計画書第一面に「日付」と「設計者氏名」を設定します。

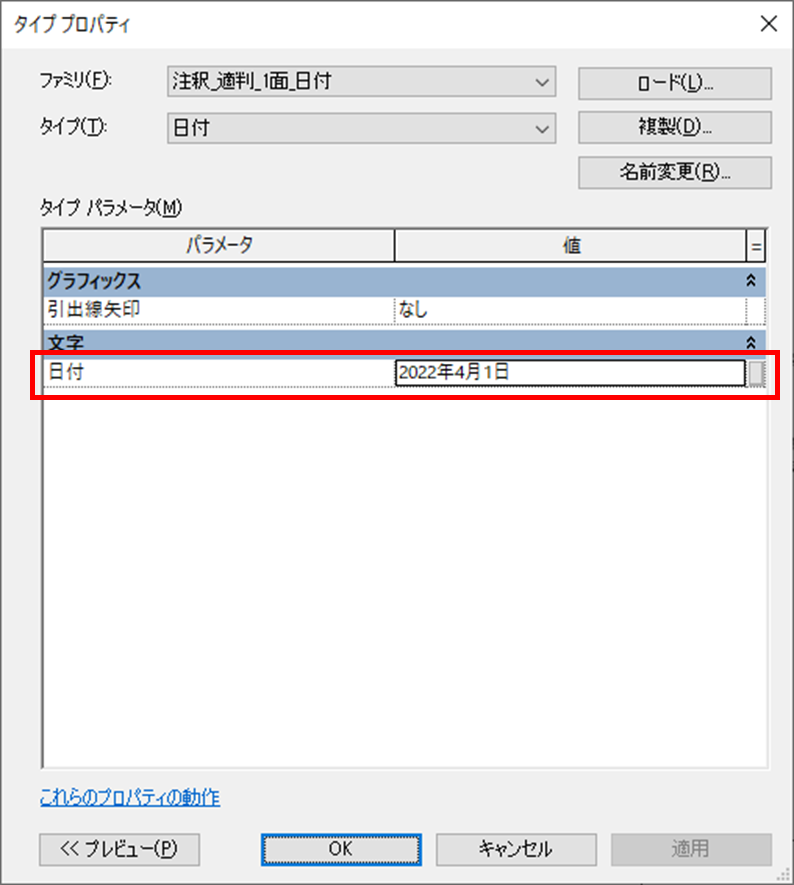

１）注釈_適判_1面_日付ファミリ選択→タイププロパティ→日付を設定します。

ファミリ：注釈_適判_1面_日付
タイプ　：日付

＜設定項目：タイププロパティ＞
日付：2022年4月1日

マッピングテーブル[基本項目]

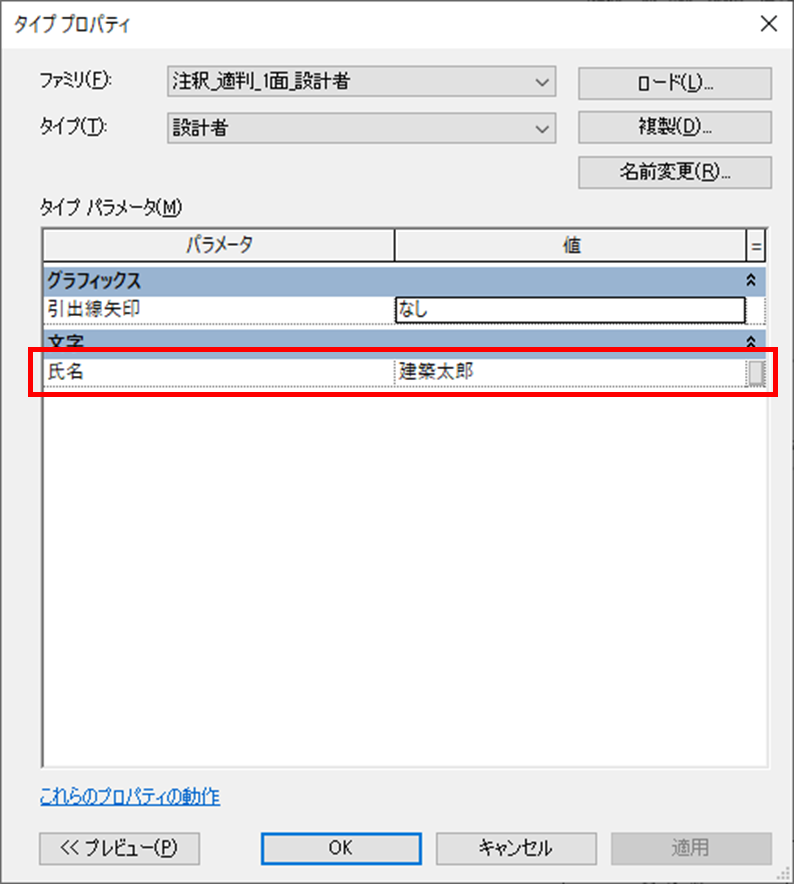

２）注釈_適判_1面_設計者ファミリ選択→タイププロパティ→氏名を設定します。

ファミリ：注釈_適判_1面_設計者
タイプ　：設計者

＜設定項目：タイププロパティ＞
氏名：建築太郎

マッピングテーブル[基本項目]

３．適判計画書第二面に「物件名」を設定します。

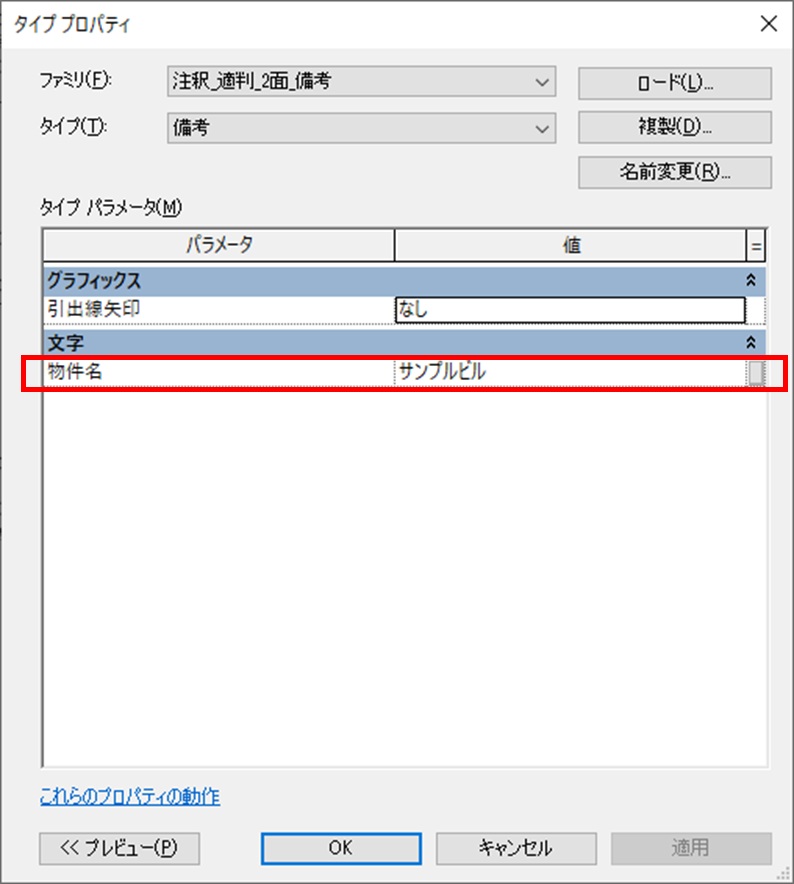

１）注釈_適判_2面_備考ファミリ選択→タイププロパティ→物件名を設定します。

ファミリ：注釈_適判_2面_備考
タイプ　：備考

＜設定項目：タイププロパティ＞
物件名：サンプルビル

マッピングテーブル[基本項目]

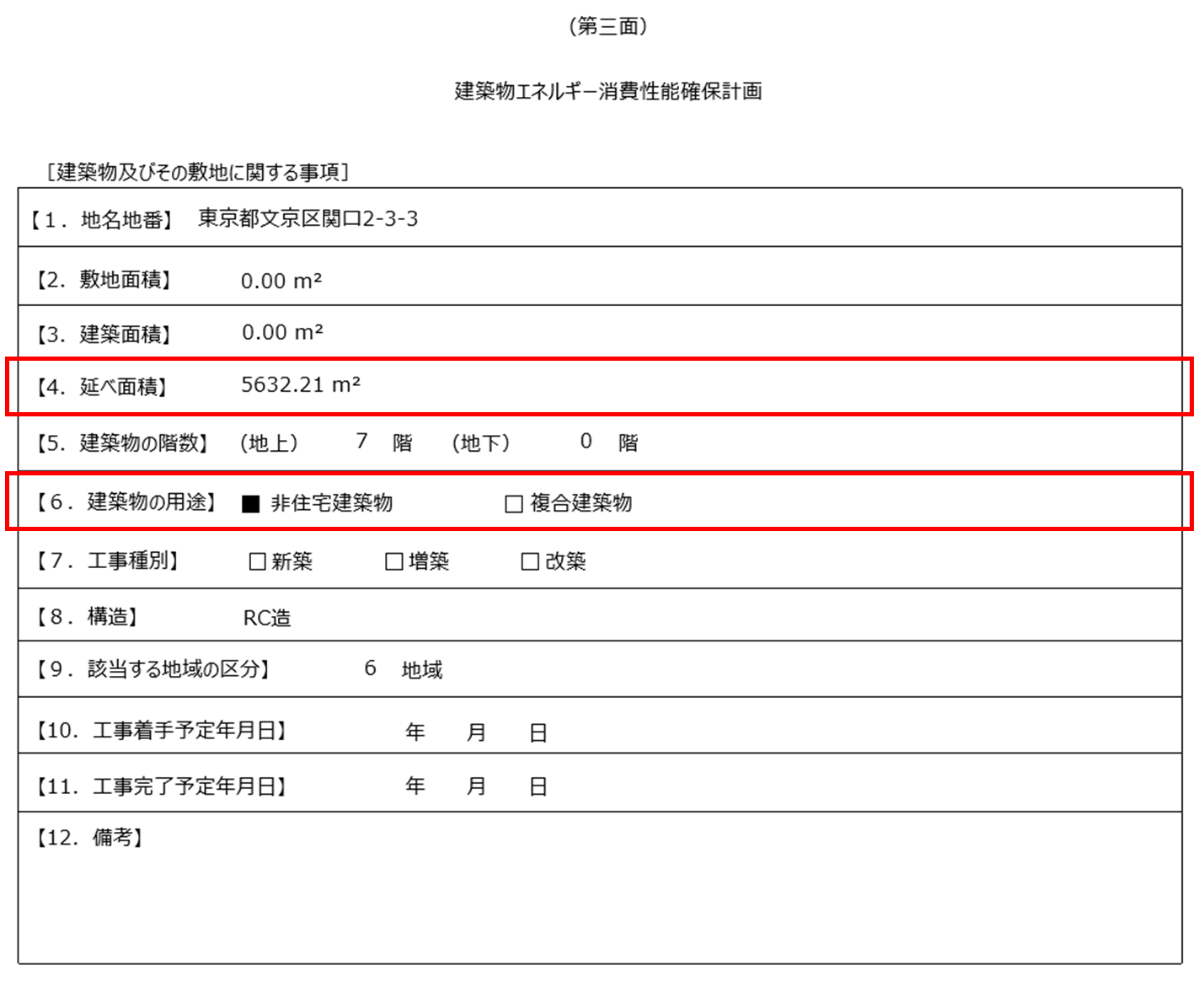

４．適判計画書第三面に「４．延べ面積」、「６．建築物の用途」を設定します。

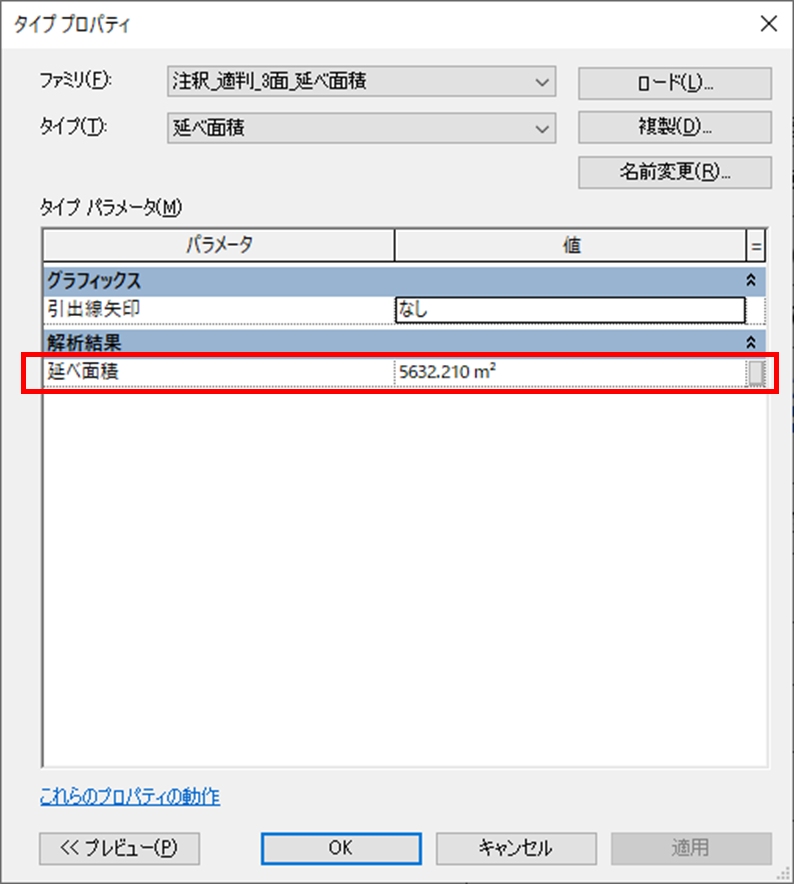

１）注釈_適判_3面_延べ面積ファミリ選択→タイププロパティ→延べ面積を設定します。

ファミリ：注釈_適判_3面_延べ面積
タイプ　：延べ面積

＜設定項目：タイププロパティ＞
延べ面積：5632.210 m²

マッピングテーブル[基本項目]

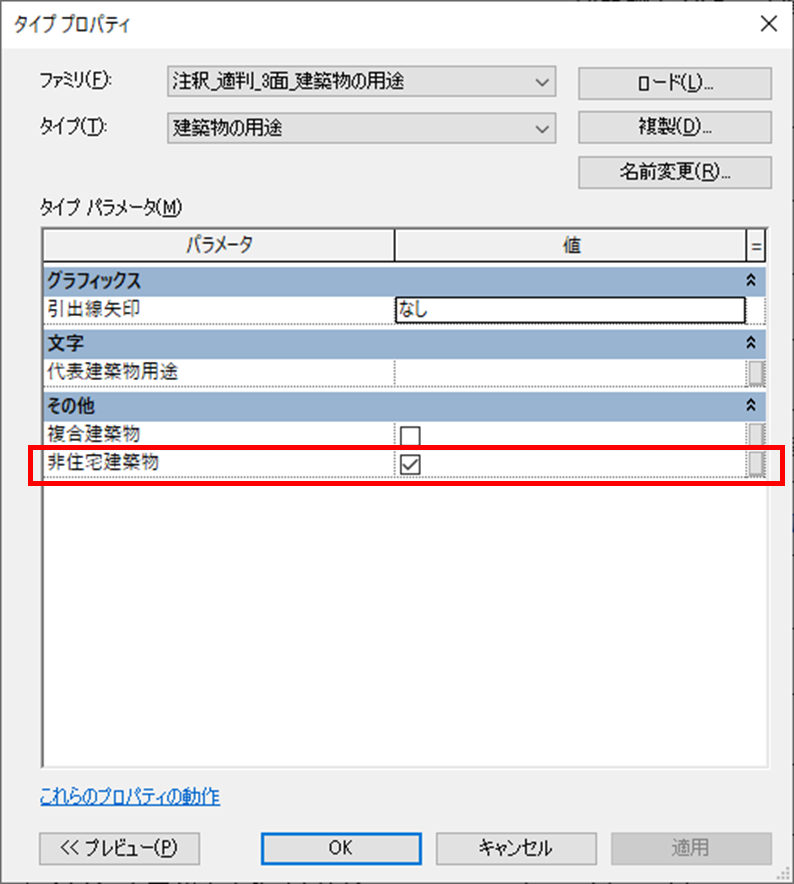

２）注釈_適判_3面_建築物の用途ファミリ選択→タイププロパティ→非住宅建築物を☑します。

ファミリ：注釈_適判_3面_建築物の用途
タイプ　：建築物の用途

＜設定項目：タイププロパティ＞
非住宅建築物：☑

５．建築物用途別の適判計画書第五面に「非住宅部分の床面積」、「階数」、「階高」を設定します。

マッピングテーブル[基本項目]

１）適判計画書第五面（事務所）

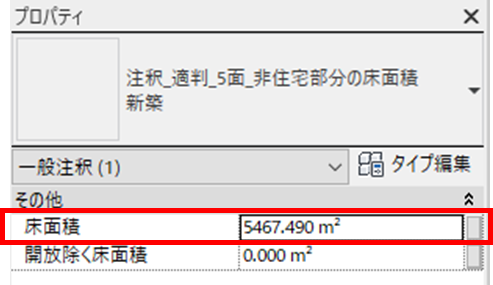

２）注釈_適判_5面_非住宅部分の床面積ファミリ選択→インスタンスプロパティ→床面積を設定します。

ファミリ：注釈_適判_5面_非住宅部分の床面積
タイプ　：新築

＜設定項目：インスタンスプロパティ＞
床面積：5467.49 m²

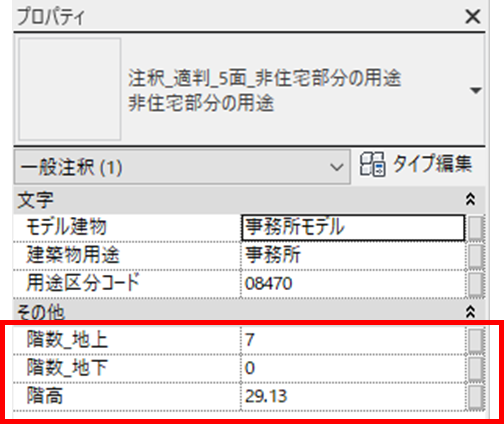

３）注釈_適判_5面_非住宅部分の用途ファミリ選択→インスタンスプロパティ→「階数_地上」、「階数_地下」、「階高（ｍ）」を設定します。

ファミリ：注釈_適判_5面_非住宅部分の用途
タイプ　：非住宅部分の用途

＜設定項目：インスタンスプロパティ＞
階数_地上：7
階数_地下：0
階高：29.13

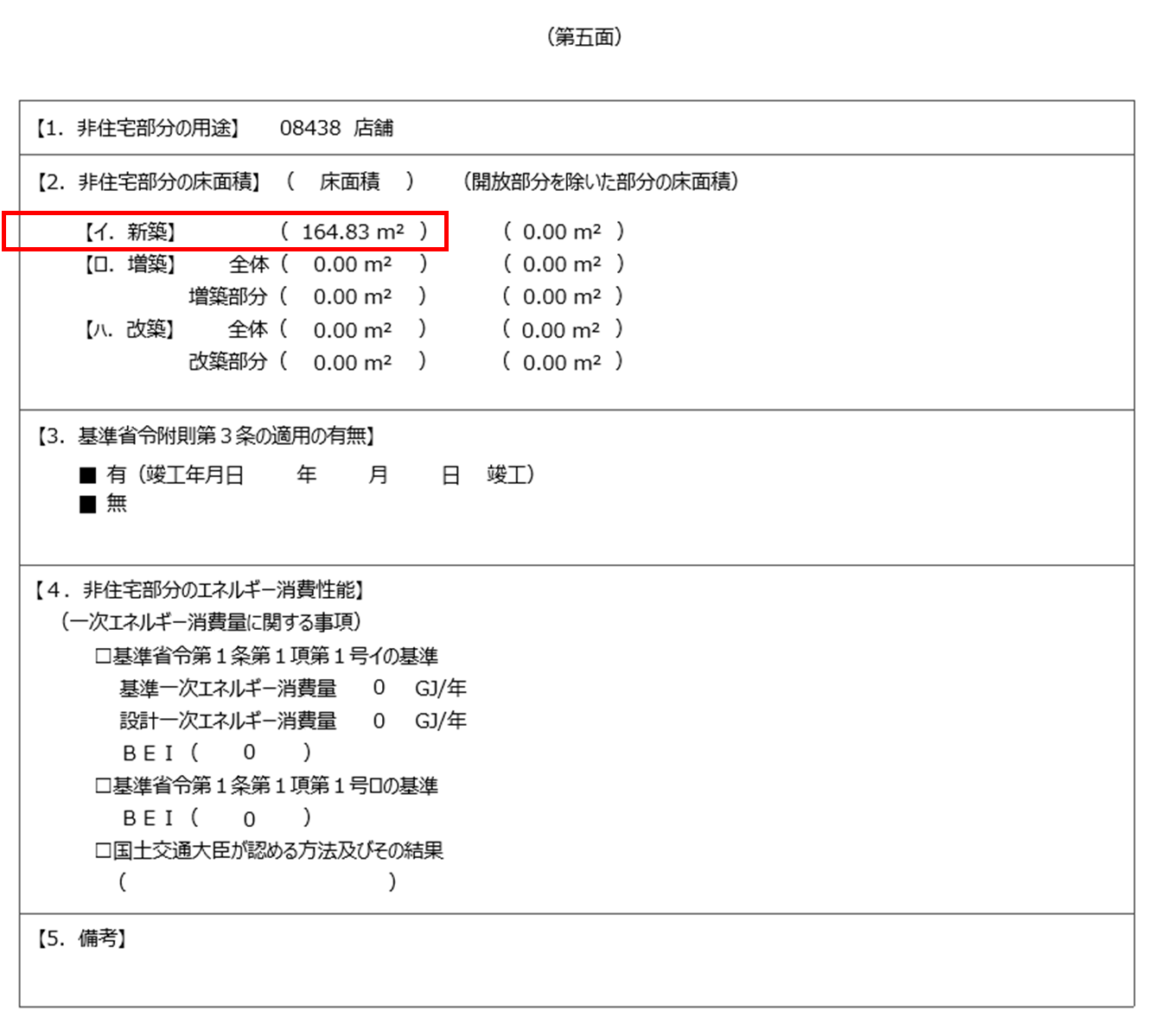

４）適判計画書第五面（店舗）

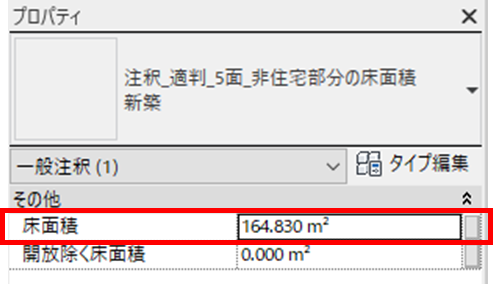

５）注釈_適判_5面_非住宅部分の床面積ファミリ選択→インスタンスプロパティ→床面積を設定します。

ファミリ：注釈_適判_5面_非住宅部分の床面積
タイプ　：新築

＜設定項目：インスタンスプロパティ＞
床面積：164.83 m²

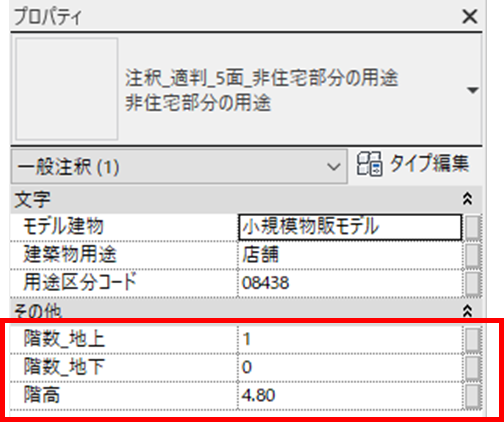

６）注釈_適判_5面_非住宅部分の用途ファミリ選択→インスタンスプロパティ→「階数_地上」、「階数_地下」、「階高（ｍ）」を設定します。

ファミリ：注釈_適判_5面_非住宅部分の用途
タイプ　：非住宅部分の用途

＜設定項目：インスタンスプロパティ＞
階数_地上：1
階数_地下：0
階高：4.8

６．【部屋・スペース・エリア一覧】コマンドでエリアに「建築物用途」を設定します。

マッピングテーブル[基本項目]

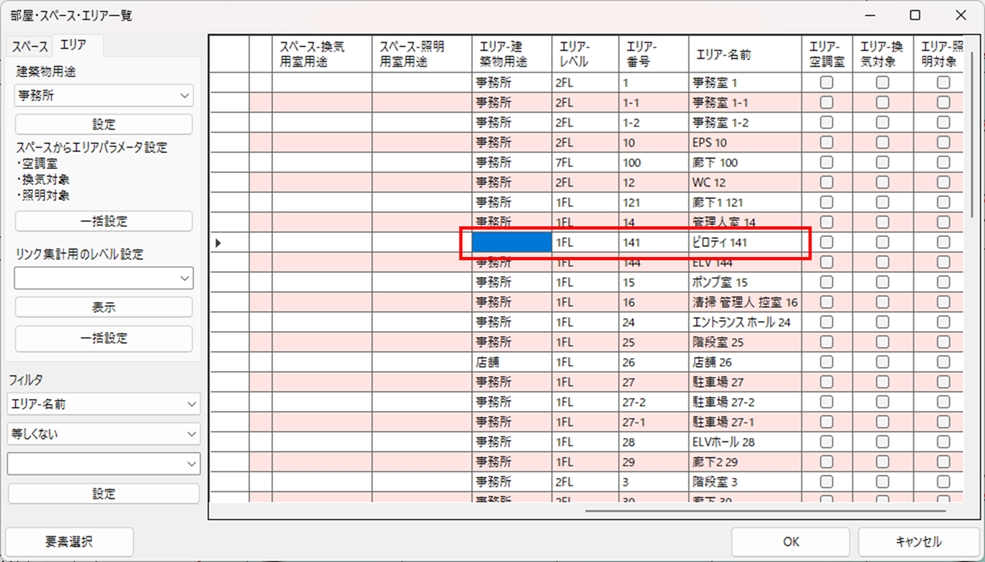

１）【部屋・スペース・エリア一覧】コマンドを実行します。

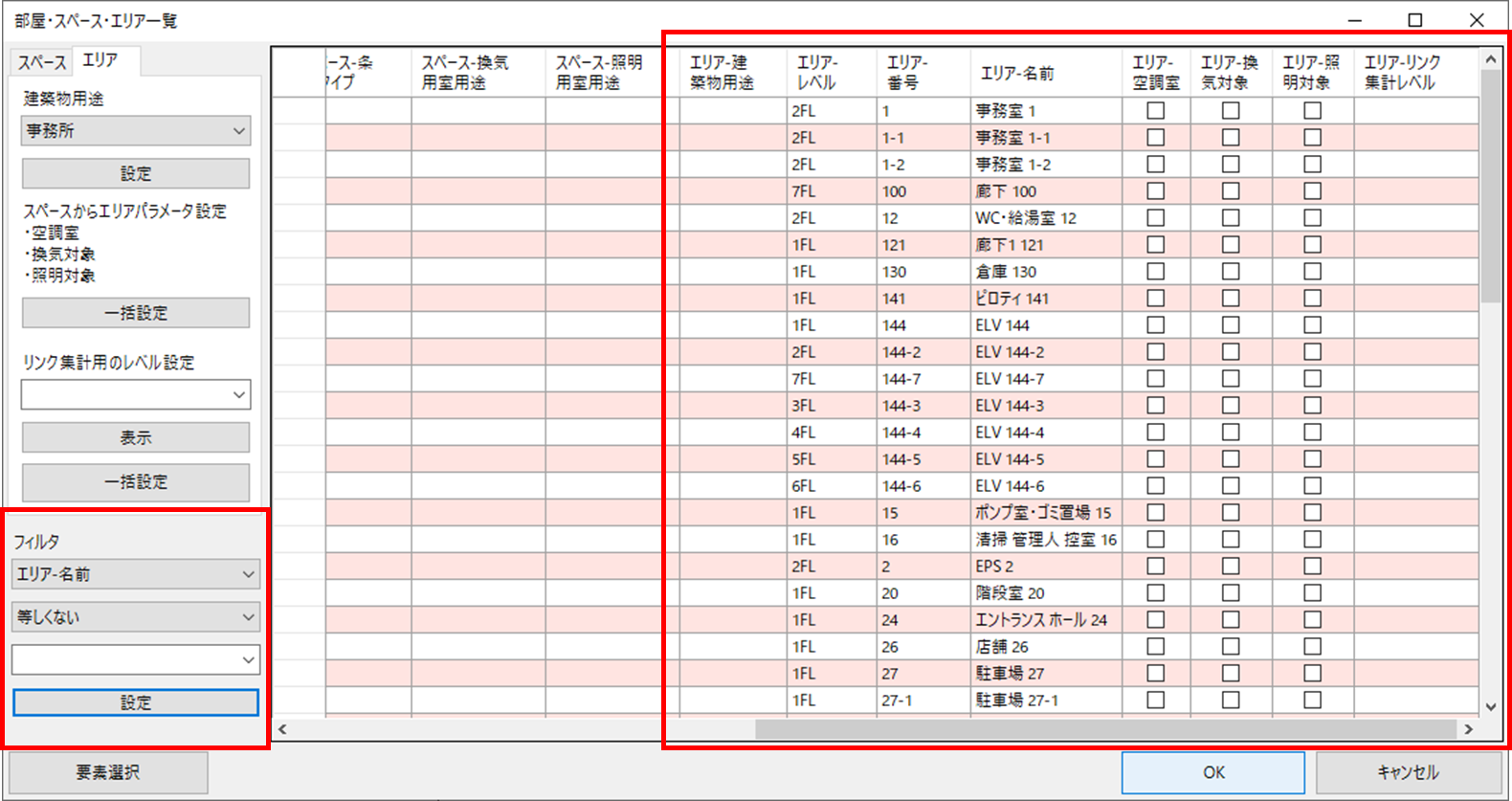

２）フィルタを設定します。
「エリア-名前」→「等しくない」→「（空欄）」→[設定]ボタンをクリックします。

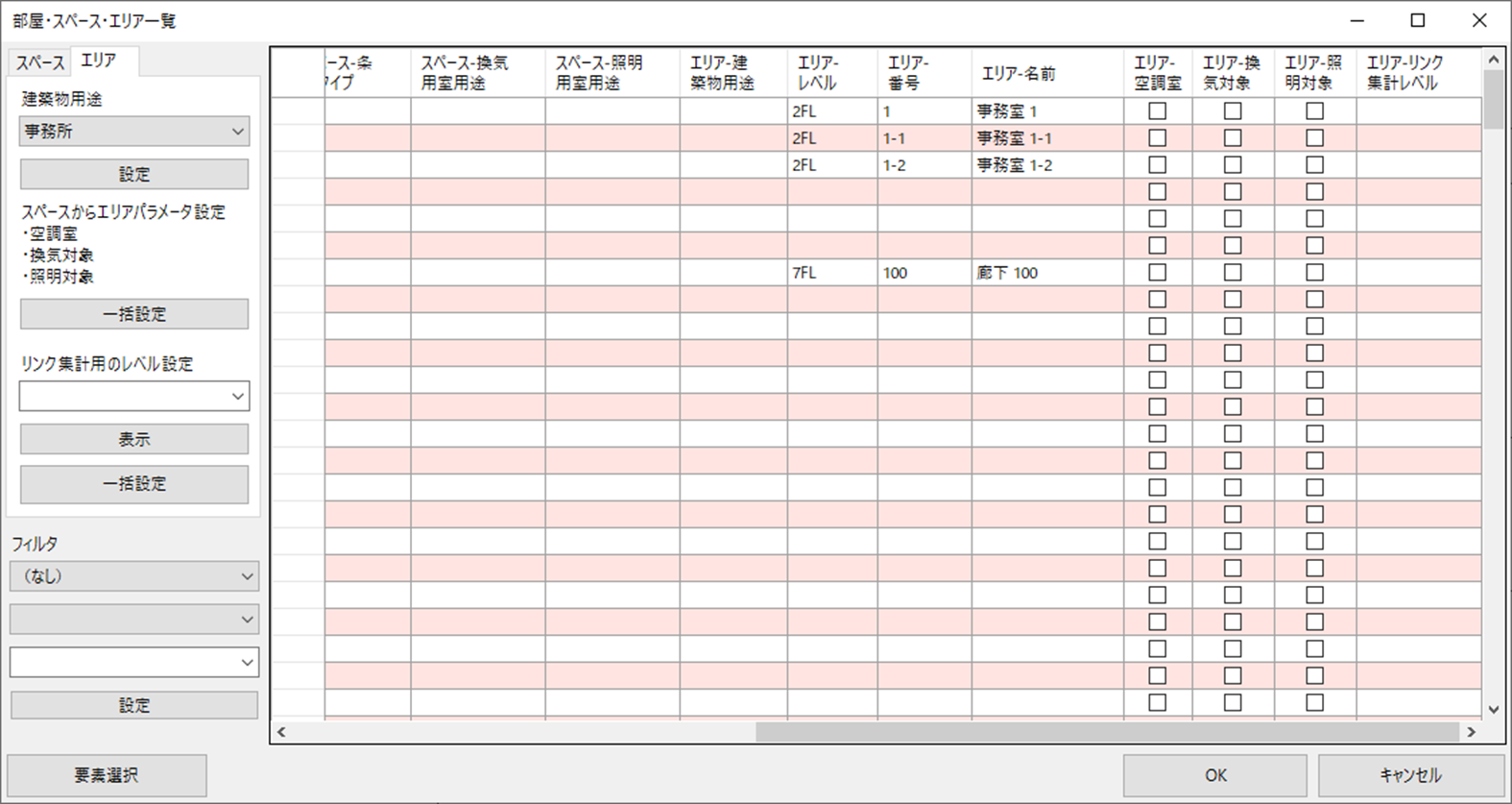

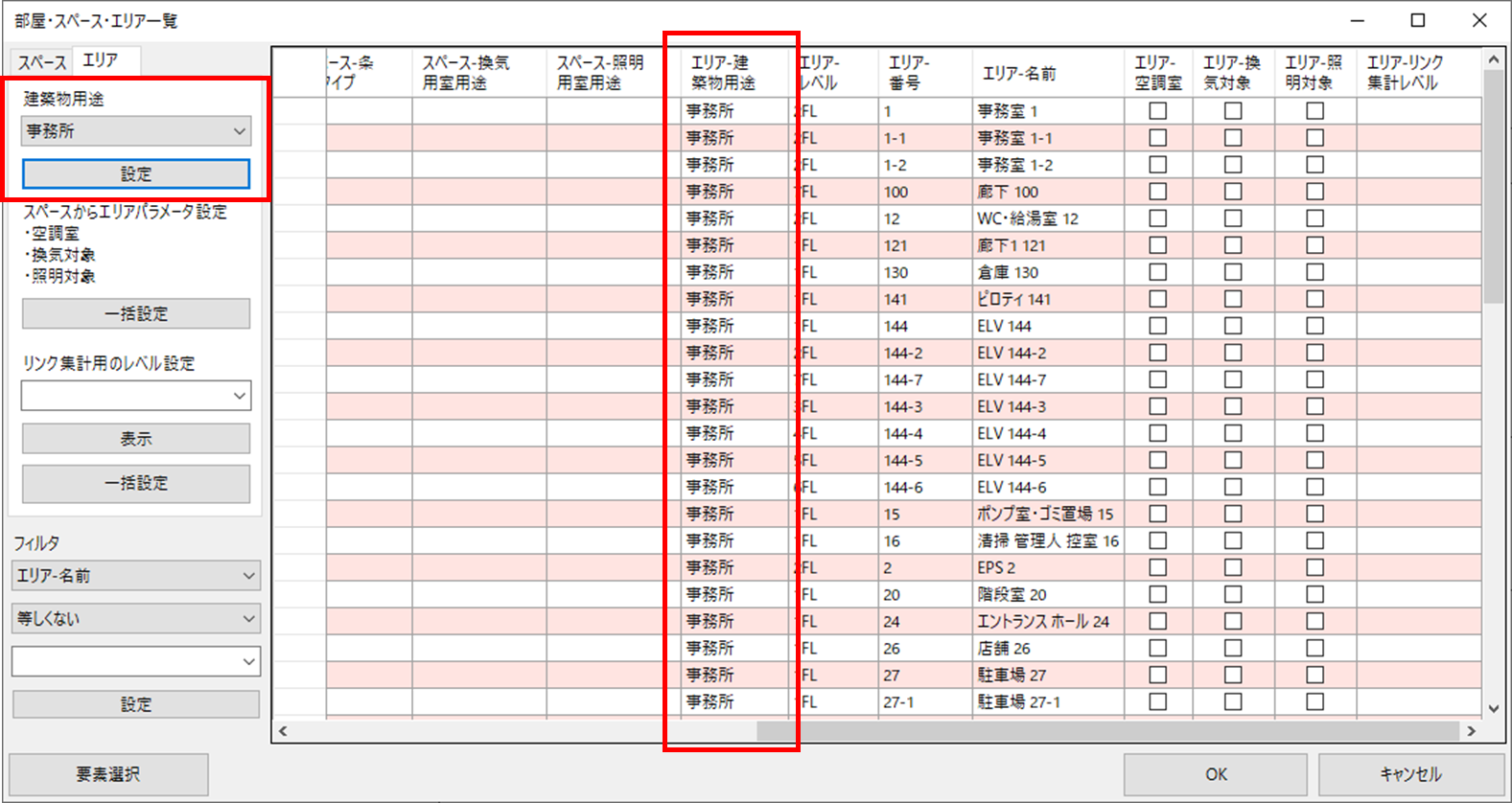

３）事務所を設定します。
建築物用途→「事務所」→[設定]ボタンをクリックします。

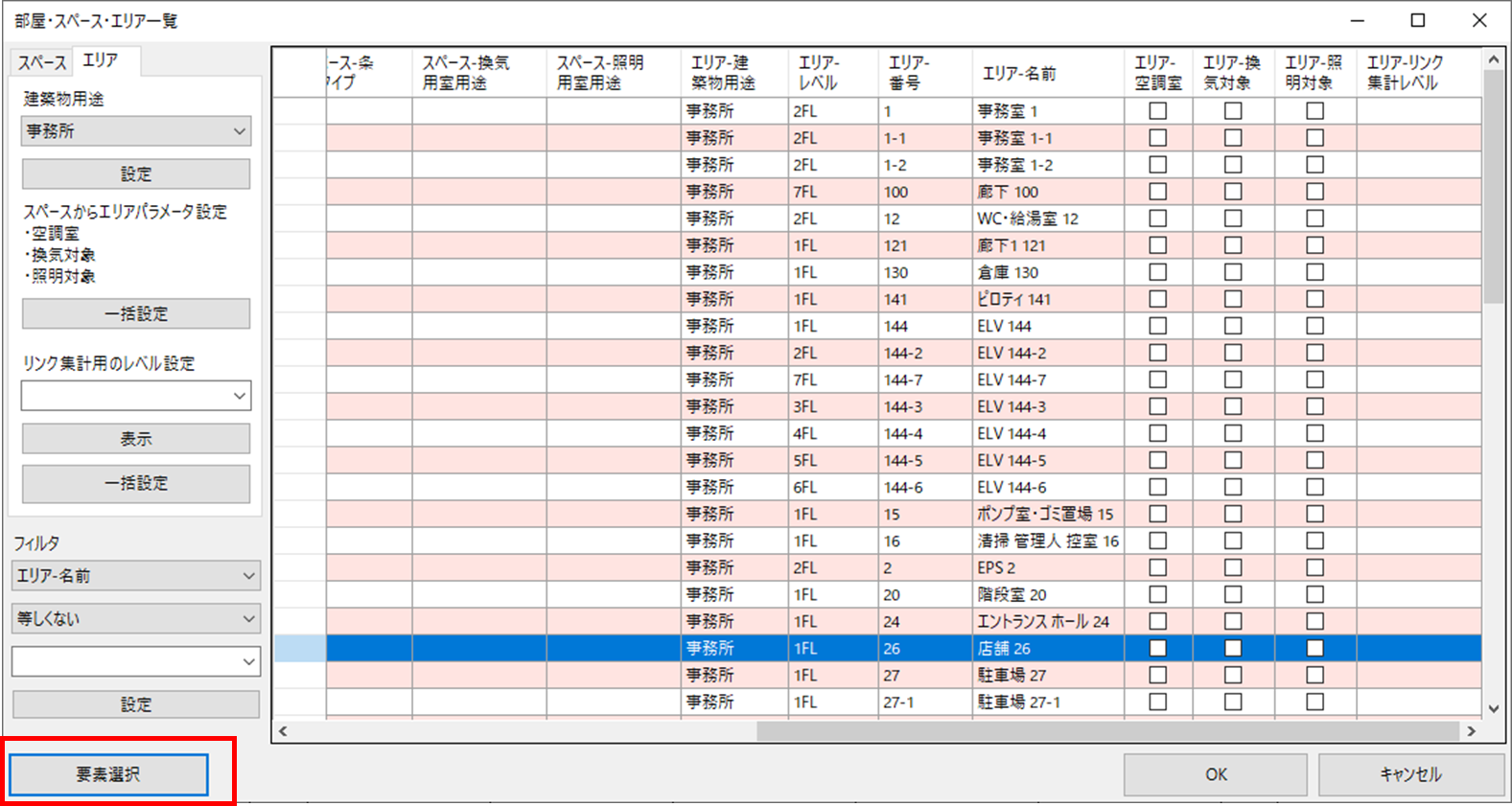

４）[要素選択]ボタンをクリックします。

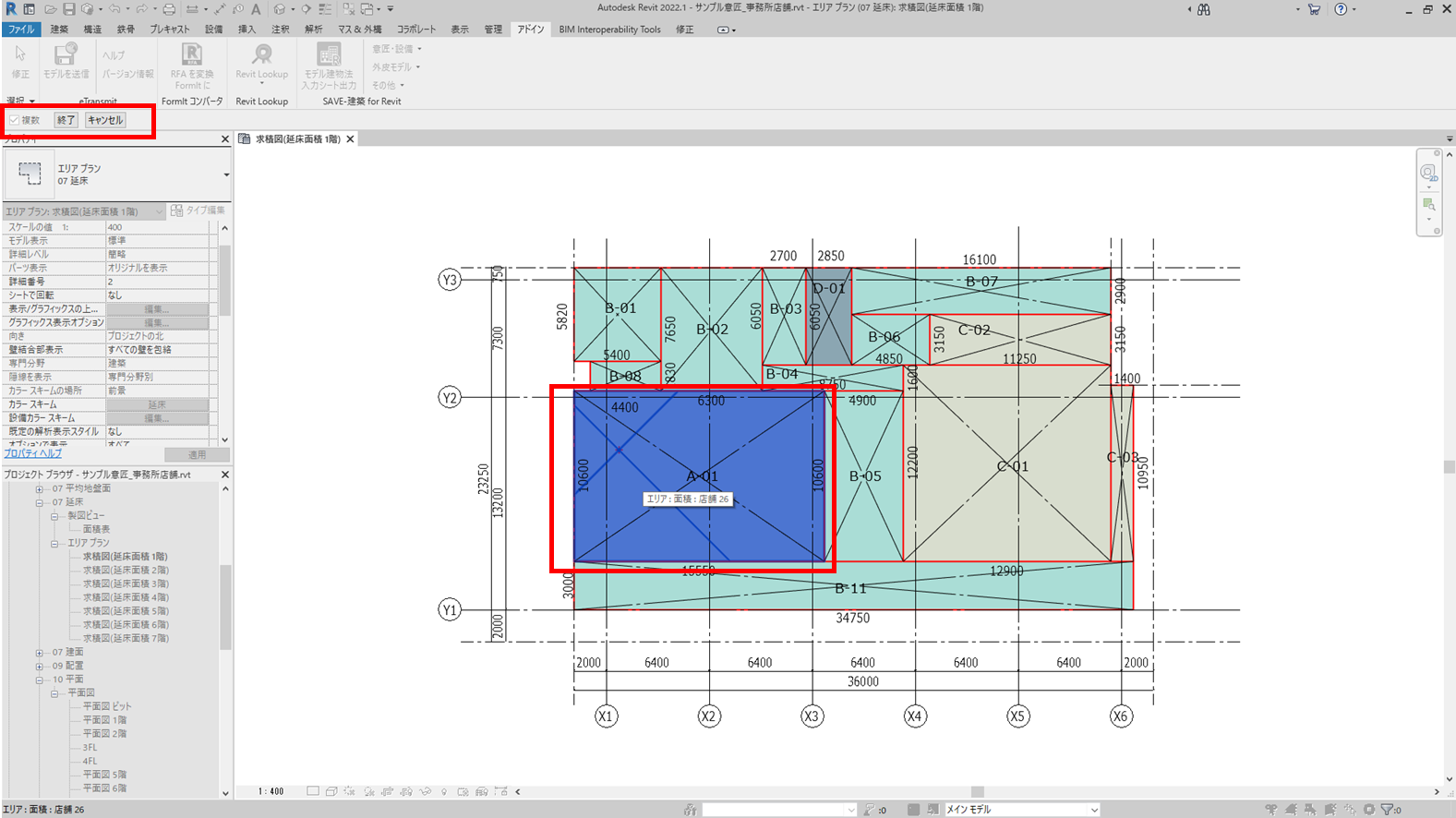

５）「エリアプラン - 求積図(延床面積 1階)」ビュー→「店舗」を選択→[終了]ボタンをクリックします。

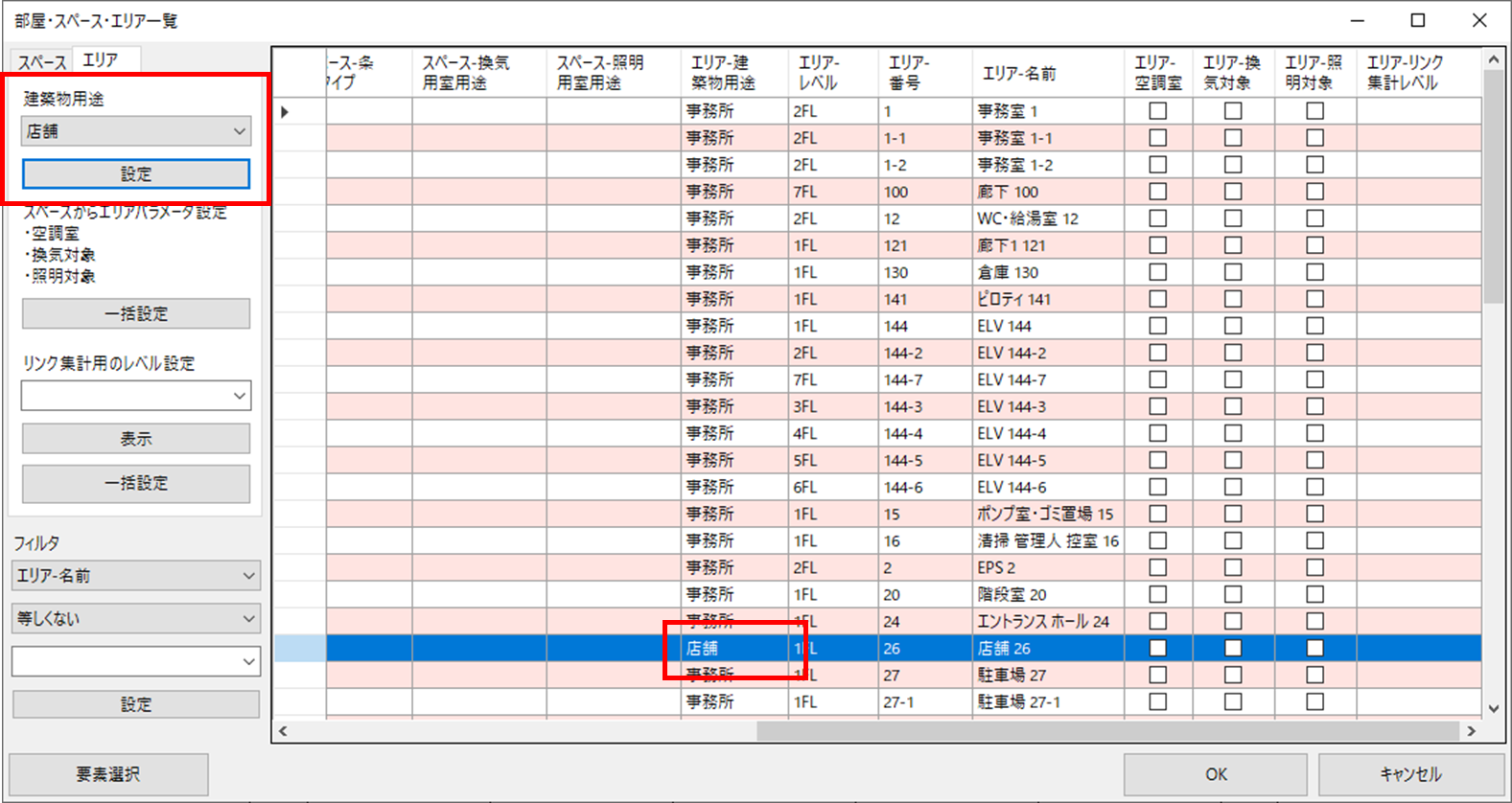

６）店舗を設定します。
建築物用途→「店舗」→[設定]ボタンをクリックします。

７）[OK]ボタンをクリックしてダイアログを閉じます。建築物用途パラメータに設定されます。
