｜CAD ファイル
｢平面図(室用途)｣、｢立面図｣の図面をCAD ファイルで出力します。

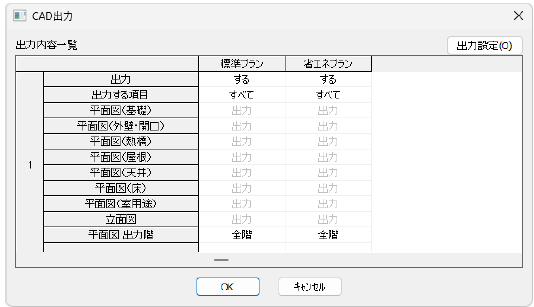

■ ダイアログ
■ 説明
| 入 力 項 目 | 説 明 |
|---|---|
| 出力 | 「する」、「しない」のいずれかを選択します。 「する」を選択した場合は、以下の出力する項目を設定します。 |
| 出力する項目 | 「すべて」、「選択する」のいずれかを選択します。 「選択する」を指定した場合は、｢平面図(基礎)｣、｢平面図(外壁・開口)｣、｢平 面図(熱橋)｣、｢平面図(屋根)｣、｢平面図(天井)｣、｢平面図(床)｣、｢平面図(室 用途)｣、｢立面図｣の各項目に関して、それぞれ、｢出力｣、｢－｣のいずれかを 設定します。 |
| 平面図出力階 | 全階をクリックし、[…]ボタンをクリックすると、階の指定ダイアログが表示 されますので、出力する階を設定します。1）参照。 |
1)階の指定ダイアログが表示されます。｢全階｣、｢現在階｣、｢指定階｣のいずれかを選択します。
｢指定階｣を選択した場合は、階をクリックで選択します。
いずれかの階をクリックで指定し、[Shift]キーを押しながら他の階をクリックで指定すると、連続した階を選択
できます。
いずれかの階をクリックで指定し、[Ctrl]キーを押しながらクリックすると、離れた階を複数選択できます。

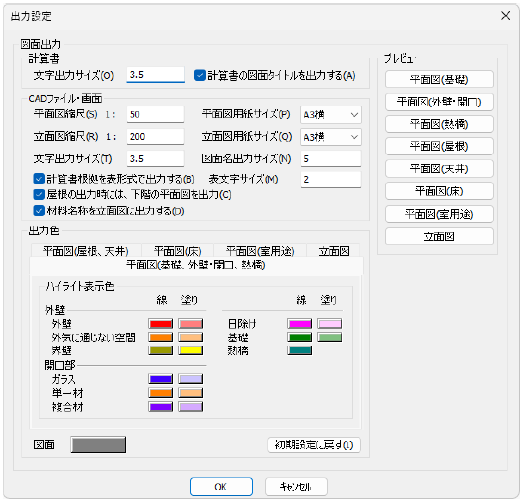

2)[出力設定]ボタンをクリックすると、出力設定ダイアログが表示され、出力時の文字サイズや縮尺、
用紙サイズ、出力色などの設定が行えます。
[CAD ファイル・画面]の項目の設定は、ファイルごとに保存されます(詳細は、【出力設定】コマンドを参照
してください）。
保存できるCAD データのファイル形式
下記のCAD ファイルで保存することができます。*.MPS ：DRA-CAD の圧縮データファイル
※パスワードは設定できません。
*.MPZ ：DRA-CAD のデータファイル
*.MPX ：OLE を含まないDRA-CAD のデータファイル
*.MPW ：DRA-CADαのデータファイル
*.MPP ：DRA-CAD2 V2 のデータファイル
*.DWG､*.DXF ：AutoCAD のデータファイル
*.JWC ：JW_CAD のデータファイル
*.JWW ：Jw_cad for Windows のデータファイル
*.SFC､*.P21 ：図面の電子納品のために作成されたCAD データファイル
■ 操作

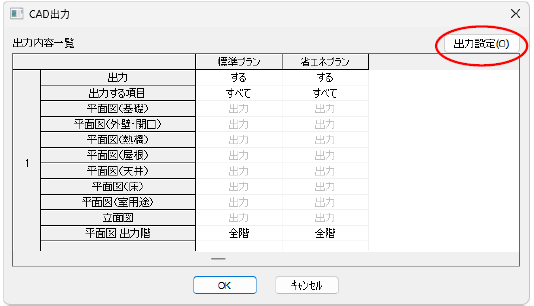

1.[出力]メニューから〔CAD 図面〕パネルの[ CAD]を選択する
用紙サイズや縮尺、出力色などを設定する場合は、[出力設定]ボタンをクリックします。

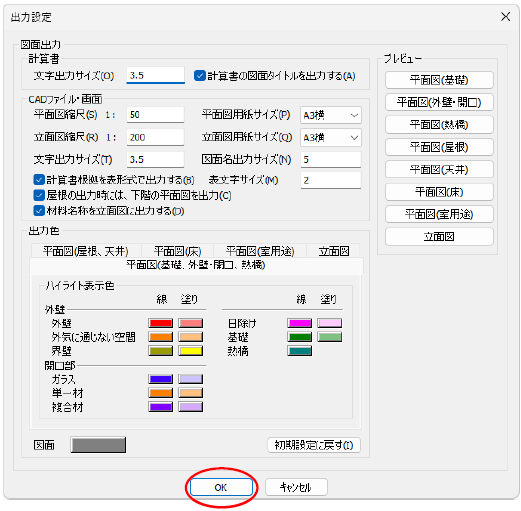

2.出力設定ダイアログが表示される
平面図縮尺、平面図用紙サイズなどを設定し、[ＯＫ]ボタンをクリックします。

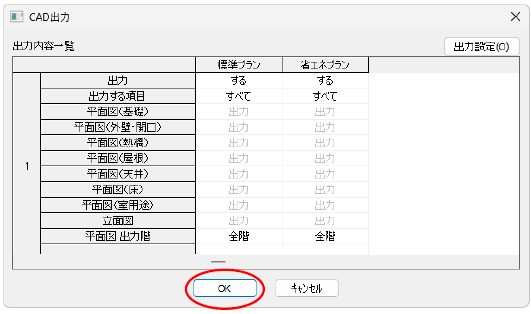

3.CAD 出力ダイアログが表示される
出力する項目を設定し、[ＯＫ]ボタンをクリックします。

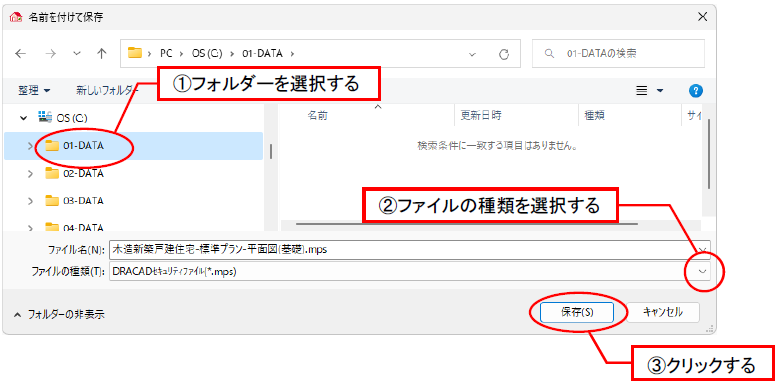

4.CAD データとして保存するため名前を付けて保存ダイアログが表示される
保存するフォルダー、ファイルの種類を選択し、[保存]ボタンをクリックします。
5.メッセージダイアログが表示される
CAD ファイルの作成が完了すると、メッセージダイアログが表示されますので、[ＯＫ]ボタンをクリックします。

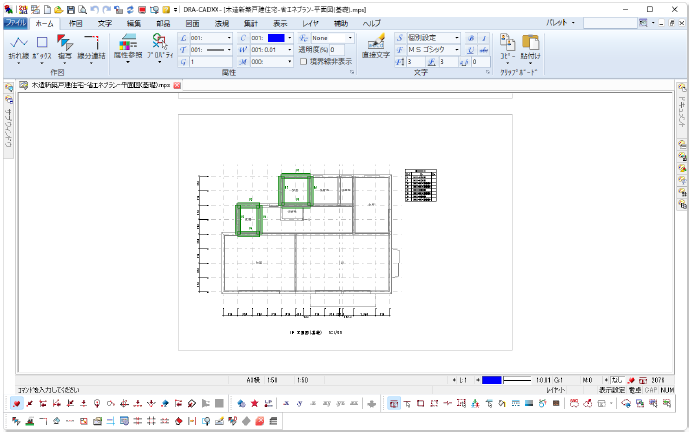

6.CAD ソフトで表示する
DRA-CAD などのCAD データが表示できるプログラムを起動し、保存したファイルを開きます。
内容の確認、印刷などを行うことができます。
