｜出力設定

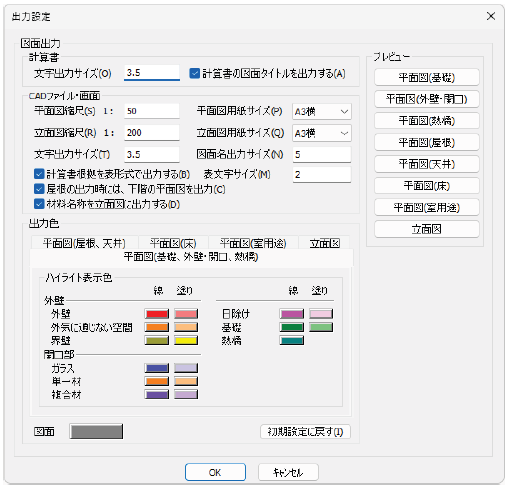

■ ダイアログ
■ 説明
| 入 力 項 目 | 説 明 | 初期値 |
|---|---|---|
| 図面出力 計算書 文字出力サイズ |
計算書の平面図に出力される文字サイズを入力します。 | 3.5 |
| 計算書の図面タイトル を出力する |
計算書の図面に図面タイトルを出力する場合に ✔ を入れます。 | |
| CADファイル・画面 平面図縮尺 |
縮尺を入力します。 | 1)参照 |
| 平面図用紙サイズ | 用紙サイズを設定します。「Ａ３横」、「Ａ３縦」、「Ａ４横」、 「Ａ４縦」のいずれかを選択します。 |
Ａ３横 |
| 立面図縮尺 | 縮尺を入力します。 | 1)参照 |
| 立面図用紙サイズ | 用紙サイズを設定します。「Ａ３横」、「Ａ３縦」、「Ａ４横」、 「Ａ４縦」のいずれかを選択します。 |
Ａ３横 |
| 文字出力サイズ | ＣＡＤファイルに出力される文字サイズを入力します。 | 1)参照 |
| 図面名出力サイズ | ＣＡＤファイルに出力される図面名の出力サイズを入力します。 | 1)参照 |
| 計算書の根拠を表形式 で出力する |
計算書に根拠となる凡例をリスト形式で出力する場合に ✔ を入れます。 | |
| 屋根の出力時には下階 の平面図を出力 |
屋根の出力時に下階の平面図を出力する場合に ✔ を入れます。 | |
| 材料名称を立面図に出力する | 外壁・開口等の材料名称を立面図を出力する場合に ✔ を入れます。 | |
| 出力色 | タブごとに出力色を設定します。 | 2)参照 |
| 図面 | 図面の出力色を設定します。 | |
| プレビュー | 図面名をクリックすると、出力する図面がプレビューで確 認できます。 |
3)参照 |
1)[ＣＡＤファイル・図面]の項目で設定した情報は、それぞれのファイルに保存されるため、出力設定ダイアログには、そのファイルに保存されている情報が表示されます。
新規作成やプログラムを再起動した場合の画面で、【出力設定】コマンドを実行すると、[ＣＡＤファイル・図面]の項目は初期値で表示されます。

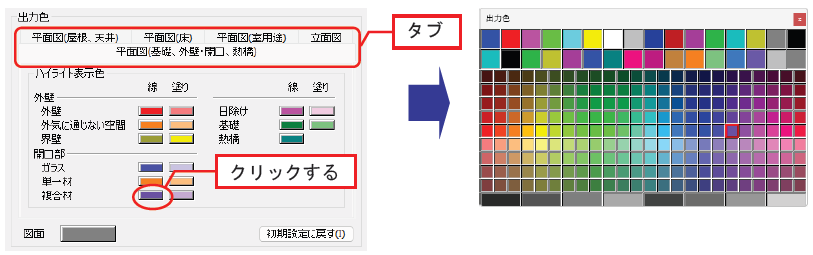

2)図面ごとにタブで切り替えて各色を設定します。色の部分をクリックすると、出力色ダイアログが表示されます。変更する場合は、別の色をクリックします。そのまま終了する場合は、右上の[×]ボタンをクリックして閉じます。 [初期設定に戻す]ボタンをクリックすると、出力色の設定のみ初期設定に戻ります。

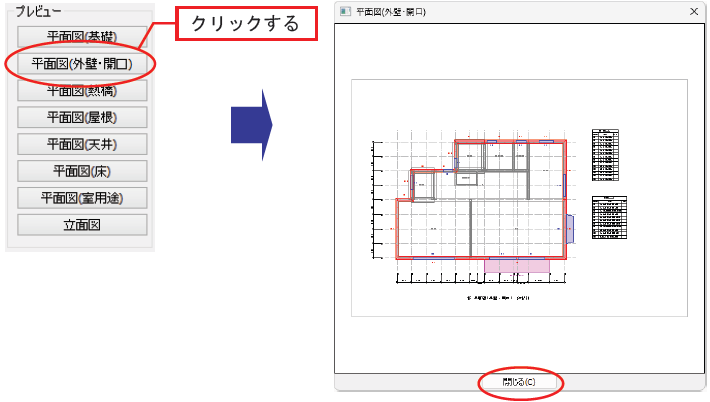

3)図面名をクリックすると、現在作業画面に表示している階の平面図が表示され、出力する図面をプレビューで確認できます。終了する場合は、[閉じる]ボタンをクリックします。
例：平面図(外壁・開口)
