｜トレース図を開く
■ 操作
1.[表示]メニューから〔トレース図〕パネルの[ 開く]を選択する

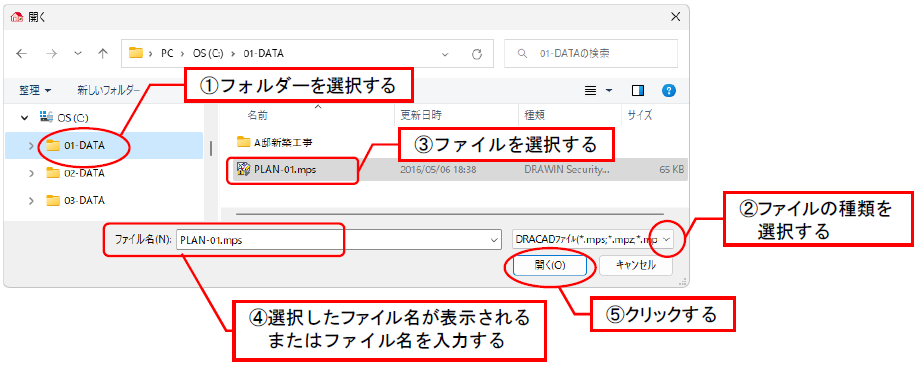

2.開くダイアログが表示される
開くファイルのフォルダー、ファイルの種類を設定します。ファイル名を選択して、[開く]ボタンをクリックします。
読み込めるＣＡＤデータのファイル形式
HOUSE-省エネでは下記のCAD ファイルを読み込むことができます。*.MPS ：DRA-CAD の圧縮データファイル
※パスワードは設定できません。
*.MPZ ：DRA-CAD のデータファイル
*.MPX ：OLE を含まないDRA-CAD のデータファイル
*.MPW ：DRA-CADαのデータファイル
*.MPP ：DRA-CAD2 V2 のデータファイル
*.DWG､*.DXF ：AutoCAD のデータファイル
*.JWC ：JW_CAD のデータファイル
*.JWW ：Jw_cad for Windows のデータファイル
*.SFC､*.P21 ：図面の電子納品のために作成されたCAD データファイル
3.トレース図の読み込みダイアログが表示される
CAD 図面を読み込む階を指定します。
にのみ読み込み、表示されます。

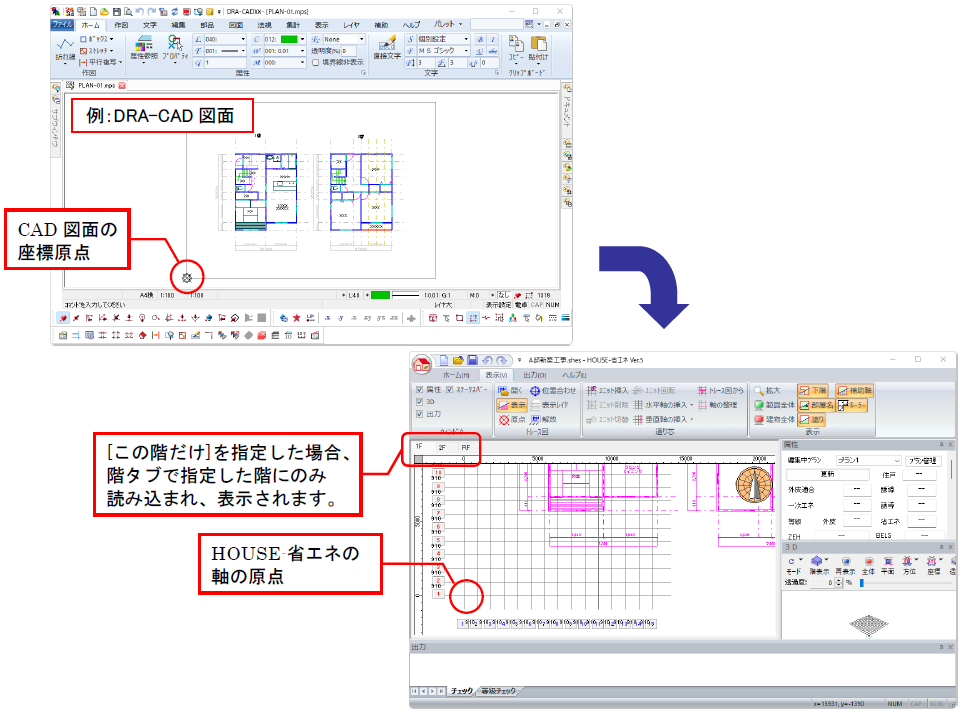

4.読み込んだＣＡＤデータがトレース図として表示される
CAD 図面の座標原点が、HOUSE-省エネの軸の原点(最小Ｘ軸、Ｙ軸の交点位置)にくるように読み込まれます。
※読み込んだCAD データは、【環境設定】コマンドの[図面の表示色]で設定している色で表示されます。

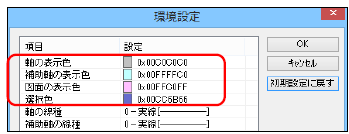

表示色
あらかじめ設定されている「軸」、「補助軸」、「図面」、「選択色」の表示色は、【環境設定】コマンドで変更することができます。初期設定に戻す場合は、[初期設定に戻す]ボタンをクリックします。
※マニュアルでは、見やすくするために、初期設定より濃い色で表示している場合があります。
