トレース図から設定

　｜トレース図から設定

メニュー：[表示]メニューから〔通り芯〕パネルの[トレース図から]をクリック

トレース図(ＣＡＤ図面)から軸のスパンを設定します。

CAD 図面は【トレース図を開く】コマンドで開いてください(詳細は、【トレース図を開く】コマンドを参照してください)。

1.[表示]メニューから〔通り芯〕パネルの[ トレース図から]を選択する

2.通り芯を選択する

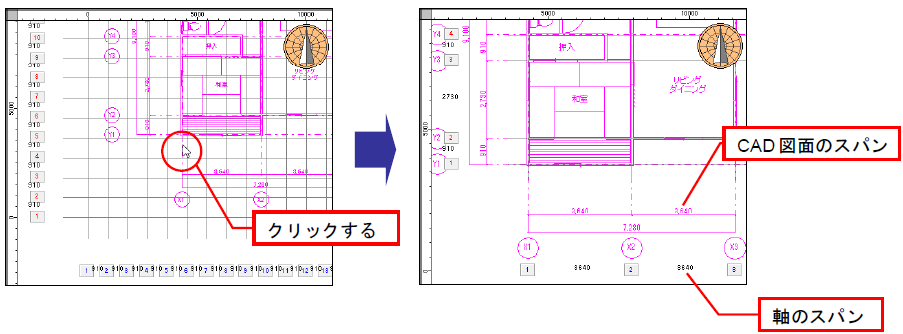

　CAD 図面の通り芯を選択すると、CAD 図面の通り芯のスパンがHOUSE-省エネの軸のスパンに設定されます。

※選択したCAD 図面の通り芯と同じレイヤの線分を読取り、HOUSE-省エネのスパンに設定するため、あらかじめCAD 側で通り芯の線分と他の線分のレイヤが、分かれている必要があります。
