｜柱
■ 属性パレット
■ 説明
| 入 力 項 目 | 説 明 |
|---|---|
| 柱名称 | 柱の名前を入力します。 |
| 柱サイズ（Ｘ） | 柱の幅を入力します。Ｘは、平面図において左右方向に対する幅、Ｙは上下方向 に対する幅とします。 |
| 柱サイズ（Ｙ） | |
| 芯ずれ位置 | 通り芯に対する柱芯の位置を指定します。1)参照 |
| 壁と同じ断熱仕様 | 柱が壁と同じ断熱仕様の場合に ✔ を入れます。 |
| 断熱補強 | 断熱補強をする場合に ✔ を入れます。2)参照 |

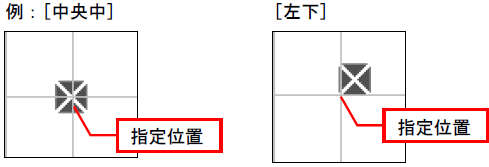

1)芯ずれ位置

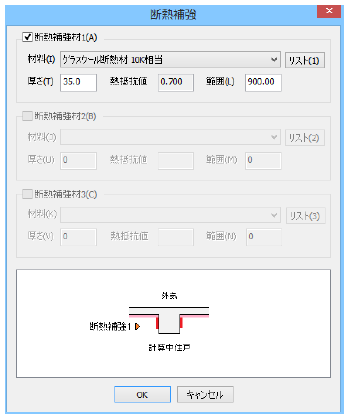

2)「断熱補強」の ✔ を入れ、[参照]ボタンをクリックすると、断熱補強ダイアログが表示されます。材料を
選択し厚さなどを入力して、[ＯＫ]ボタンをクリックします。
3)柱の属性を変更する場合は、[選択モード]で表示して変更します(詳細は「選択モード：熱橋部材」を参照してください)。
■ 操作
1 . [ホーム]メニューから〔入力〕パネル(または〔外皮入力〕パネル)の[柱]を選択する
2 . 属性パレットに柱の属性が表示される
※すでに入力されている柱の属性が取得できます。コマンドを実行後、入力されている柱を、[Ctrl] キーを押しながらクリックすることで、取得した柱の属性がダイアログに表示されます。
3 . 柱を入力する

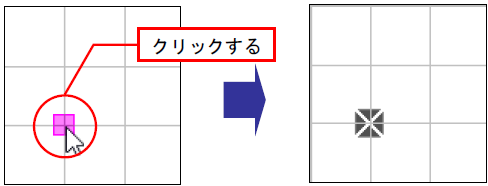

グリッドに沿って配置する位置をクリックすると、柱が入力されます。
4 . コマンドを終了する
右クリックで終了します。
※別の入力コマンドを実行しても、現在のコマンドが解除されます。
