｜梁
■ 属性パレット
■ 説明
| 入 力 項 目 | 説 明 |
|---|---|
| 梁名称 | 梁の名前を入力します。 |
| 梁幅 | 梁の幅、梁のせいを入力します。 |
| 梁せい | |
| 芯ずれ | 通り芯に対して梁の芯がずれる場合に ✔ します。1)参照 |
| 壁または屋根と同じ断熱仕様 | 梁が壁または屋根と同じ断熱仕様の場合に ✔ します。 熱橋部材（柱・梁）で、「壁と同じ断熱仕様」または「壁または屋根と同じ 断熱仕様」に ✔ を入れていると、自動生成時、その部分には熱橋は発生しま せん（熱橋が発生しないのであれば、 ✔ を入れます）。 |
| 断熱補強 | 断熱補強をする場合に ✔ を入れます。2)参照 |

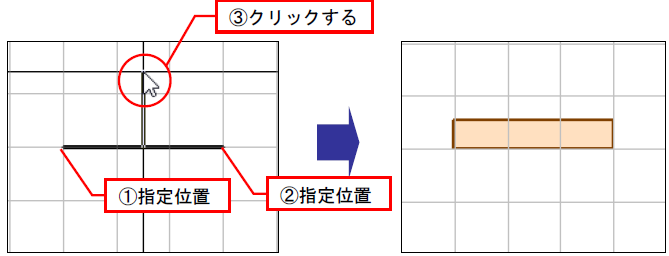

1)芯ずれ位置
例：[上方向に芯ずれ]

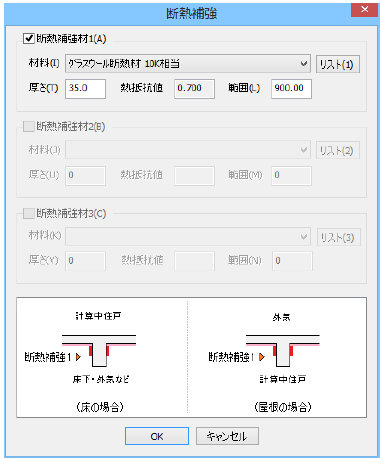

2)「断熱補強」の ✔ を入れ、[参照]ボタンをクリックすると、断熱補強ダイアログが表示されます。断熱材を
選択し厚さなどを入力して、[ＯＫ]ボタンをクリックします。
3)梁の属性を変更する場合は、[選択モード]で表示して変更します(詳細は「選択モード：熱橋部材」を参照してください)。
■ 操作
1 . [ホーム]メニューから〔入力〕パネル(または〔外皮入力〕パネル)の[梁]を選択する
2 . 属性パレットに梁の属性が表示される
※コマンドを実行後、[Ctrl]キーを押しながら入力されている梁をクリックすると、梁の属性を取得することができます。

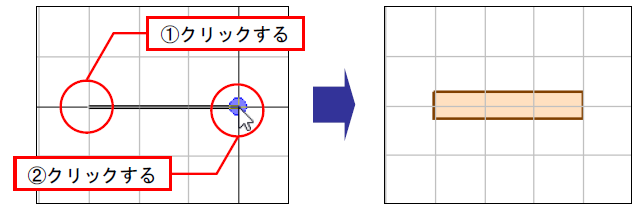

3 . 梁を入力する
グリッドに沿って配置する位置をクリックすると、梁が入力されます。
4 . コマンドを終了する
右クリックで終了します。
※別の入力コマンドを実行しても、現在のコマンドが解除されます。
