｜HOUSE-DOC
ます。
※HOUSE-DOC は株式会社構造システムの製品です。

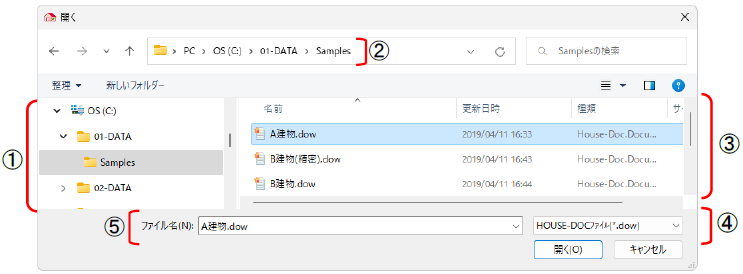

■ ダイアログ
②指定したドライブ、フォルダーが表示されます。
③保存しているファイルの一覧が表示されます。
④ファイルの種類が表示されます。
読み込めるファイルの種類
*.dow ：HOUSE-DOC ファイル
※HOUSE-DOC のVer.3 以前のdow ファイルはインポートできません。HOUSE-DOC で
Ver.5に保存しなおしてからインポートしてください。
⑤ファイルの一覧から指定するとファイル名が表示されます。または、開くファイル名を直接入力
します。
■ 操作
1.[HOUSE-省エネメニュー]から [
インポート]の[ HOUSE-DOC]を選択する
※【インポート】を直接クリックしても、開くダイアログが表示されます（この場合、ファイルの種類は
「*.dow」、「*.wod」、「*.ifc」、「*.mwd」、「*.m3d」、「*.m3da」が表示されます）。

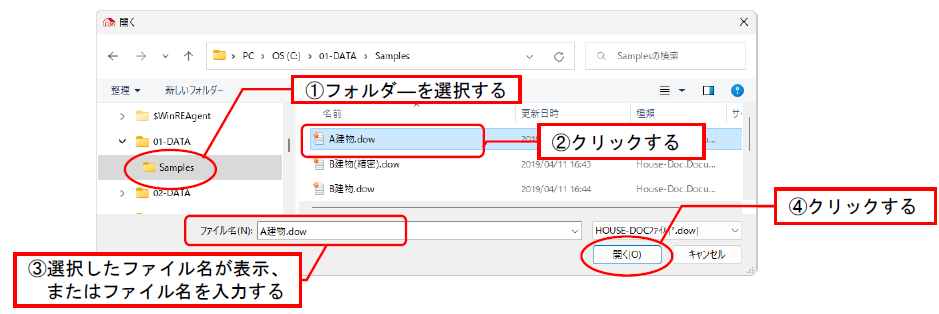

2.開くダイアログが表示される
開くファイルのドライブ、フォルダを選択します。ファイル名を選択、またはキーボードから
ファイル名を入力し、[開く]ボタンをクリックします。

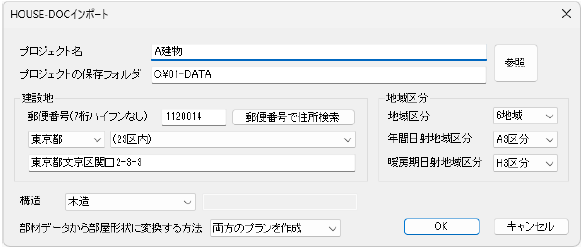

3.HOUSE-DOC インポートダイアログが表示される
「プロジェクト名」、「プロジェクトの保存フォルダ」、「建設地」、「地域区分」、「構造」、
「部材データから部屋形状に変換する方法」を設定します。設定後、[ＯＫ]ボタンをクリックします。
部材データから部屋形状に変換する方法には、「壁から部屋作成」、「床から部屋作成」、「両方のプ
ランを作成」があります。

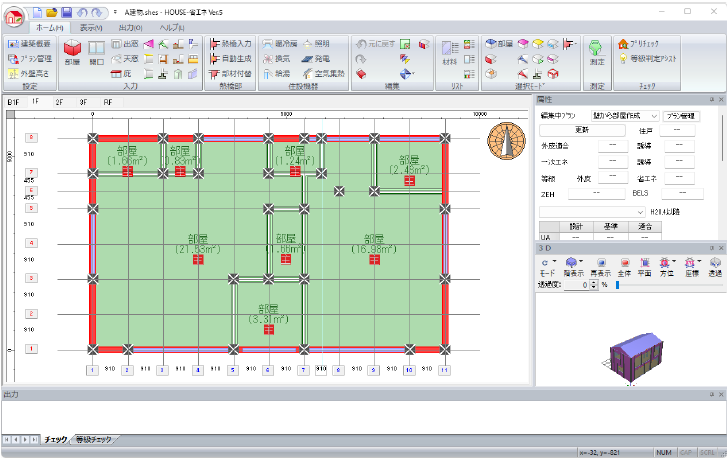

4.読み込んだデータが表示される
変換後、読み込んだデータが表示されます。
壁から部屋作成：HOUSE-DOC で配置した壁に囲まれた範囲を部屋形状に変換します。

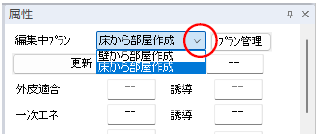

編集中プランから選択して切り替えて表示できます。
