建具表
|
|
建具表 |
使用されている建具情報の確認と建具表の作成を行います。
| 実行方法 | 設定値 |

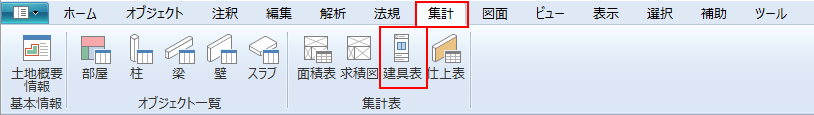

リボンメニュー[集計]→[建具表]

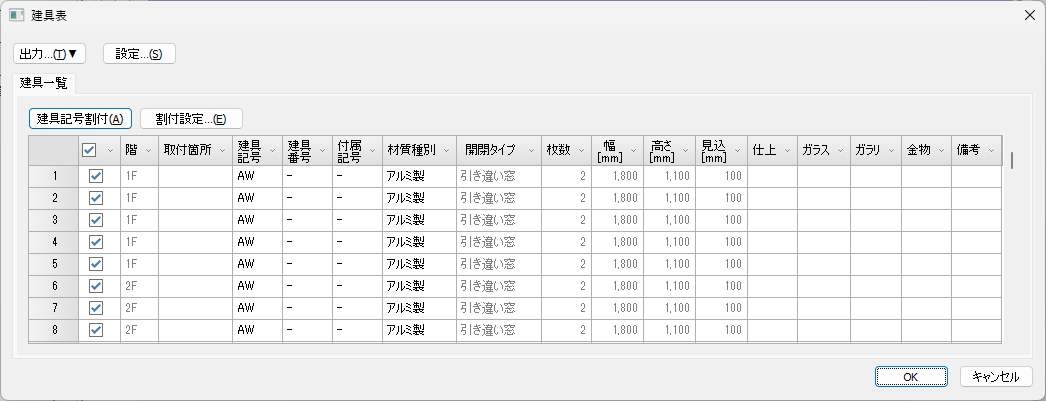

各建具のパラメータをリスト形式で表示します。
☆文字色または背景色がグレーの項目は編集不可です。それ以外の項目はパラメータの編集が行えます。
☆材質種別を編集すると、建具記号、建具番号、付属記号が自動で更新されます。
☆リストの操作に関してはグリッドコントロールの基本操作をご覧ください。
建具リストをxlsx形式のファイルに出力します。
xlsx形式に関連付けられているプログラムがある場合は、そのプログラムを起動し、ファイルを開きます。
姿図一体型
姿図とその他のパラメータをまとめた形式の建具一覧表を出力します。
姿図分離型
各建具の姿図とその他のパラメータを別々に分けた形式の建具一覧表を出力します。
部屋リストの表示に関する設定を行うダイアログを開きます。
このダイアログでの設定に従い、xlsxファイルに出力されます。
以下の項目を設定できます。
小数点以下桁数、桁区切りの表示切替、長さの単位切替
パラメータをもとに、建具記号、建具番号、付属記号を自動で割り付けます。
建具記号、建具番号、付属記号を割り付ける条件を設定するダイアログを開きます
