日射量
|
|
日射量 |
日射量シミュレーションを行います。
指定した範囲（メッシュ）の日射量を算出します。日射量は、単位面積が単位時間に太陽から受ける放射エネルギーの量を表します。
外壁やガラスの熱的影響などを推測する際に効果的です。
操作の流れはこちらをご覧ください。
| 実行方法 | ビュー管理 | メッシュ | 計算条件 | 計算 |

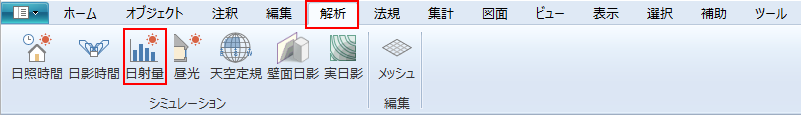

リボンメニュー[解析]→[日射量]
日照時間シミュレーションコマンドで使用する解析ビューの管理を行います。
計算対象のビューを変更すると、指定された計算対象ビューがアクティブビューとなります。
（リストボタン ）： 解析ビューリストが表示され、解析ビューの追加・削除等が行えます。
解析に必要なメッシュを作成します。
メッシュ面形状を作成し、次に基点指定を指示し、メッシュを作成します。
名称
メッシュの名称を入力します。
メッシュ名称に連番を付け、ユニークな名称のメッシュを作成します。
メッシュ分割
メッシュの分割方法を指定します。「サイズ」、「分割数」から選択します。
サイズ ： メッシュのサイズ[mm]を入力します
分割数 ： メッシュの分割数をX・Yで入力します。メッシュ作成時の第１指定点から第２指定点の方向をＸ方向として、分割作成します。
日射量シミュレーションの各種計算条件を入力します。
拡張アメダスデータ(標準年)を使用して日射量計算を行う場合、「拡張アメダスデータ(標準年)を使用」にチェックを入れてください。
データファイルボタンで、アメダス地点情報ファイル（StnInfo****.dat）及び拡張アメダス(標準年)データ（RWY****.wea）を選択してください。アメダス地点情報ファイルが選択されると、拡張アメダスデータ(標準年)を参照する地点情報が選択可能となります。地点情報を選択すると、自動的に緯度・経度等が設定されます。

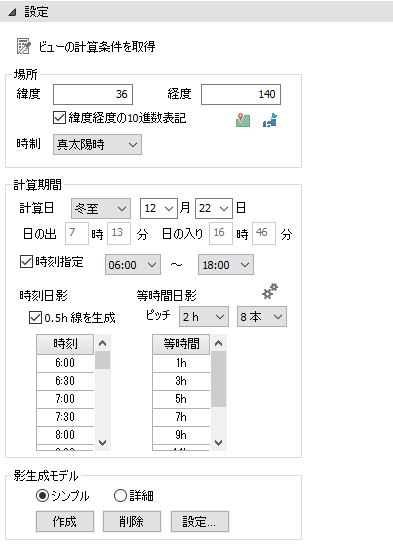

計算する場所を設定します。
緯度、経度
緯度（北緯）、経度（東経）を入力します。
例）10進表記 35.711938 60進数表記 35:42:42.976
※緯度を10進数表記で入力すると、経度も自動的に10進数表記に変換されます。
※カンマで区切ったもデータも貼り付け可能です。（例）35.711938,139.729800
□緯度経度の10進表記
緯度経度の表記を切り替えます。
チェックあり：10進数表記 ｜ チェックなし：度分秒表記
：敷地に設定されている緯度経度を取得します。
：都道府県サブダイアログを開きます。
選択した都道府県庁所在地の緯度経度の値が入力されます。
時制
日本標準時／真太陽時のどちらかを選択します。
※日本標準時 ： 東経１３５度（兵庫県明石市）の子午線における時刻
※真太陽時 ： 南中時刻を正午とした時刻

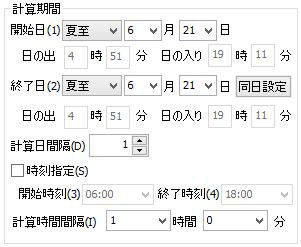

開始日
計算開始日を設定します。
終了日
計算終了日を設定します。
※開始日、終了日を「冬至／立冬／秋分／立秋／夏至／立夏／春分／立春／任意日」から選択できます。選択すると、自動で月日が表示されます。
※日付を直接入力することも可能です。その際、「任意日」が自動で設定されます。
※緯度経度、開始終了日に基づいて、日の出時刻・日の入り時刻が自動計算され、表示されます。
終了日が、開始日と同一日に設定されます。
計算日間隔
計算日の間隔を日数で指定します。
時刻指定
時刻指定にチェックを入れると、計算開始／終了時刻が設定可能となります。
※時刻指定をしない場合、開始日から終了日の間で、最も早い「日の出時刻」が計算開始時刻となり、最も遅い「日の入り」時刻が計算終了時刻となります。
※直接入力も可能です。その際、入力形式は「〇〇:××」形式で指定してください。
計算時間間隔
計算する時間間隔を設定します。直接入力も可能です。
太陽定数
計算で使用する太陽定数を入力します。
日射反射率
地面の日射反射率（アルベド）を入力します。拡張アメダスデータ(標準年)を指定した際、有効になります。
計算が実行されます。
計算対象となるモデル要素は、壁／スラブ／柱／梁／開口／ドア／ＣＷ／階段／搬送設備／周辺建物です。
※計算対象のモデル要素、及びメッシュが入力されていない場合、計算を実行できません。
日射量シミュレーションダイアログが表示されます。
