解析コマンドの操作の流れ |

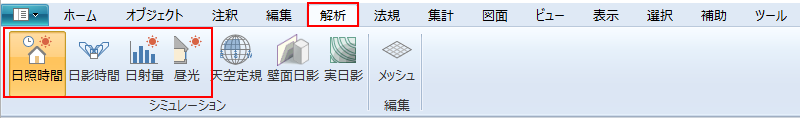

日照時間、日影時間、日射量、昼光コマンドでの操作の流れを解説します。

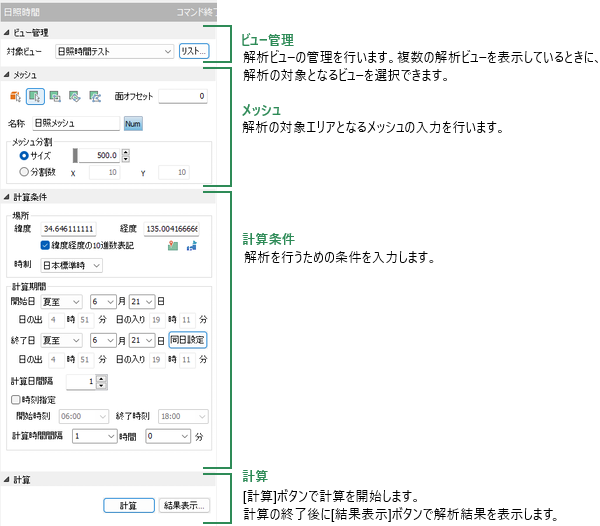

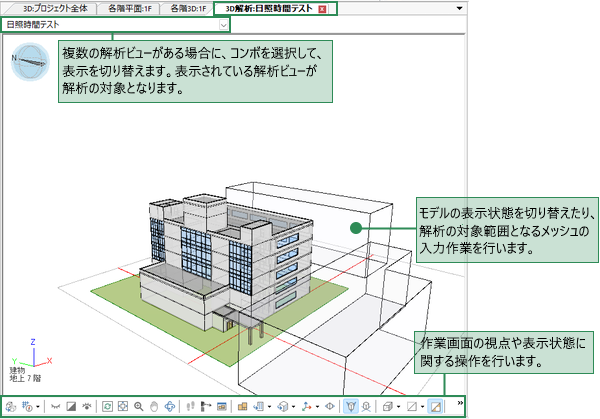

コマンドを実行すると、モデルの解析ビューが表示され、｢オブジェクトプロパティ｣ウィンドウにコマンドシートが表示されます。
コマンドシートでは、解析を進めるためのさまざまな設定を行います。
用途に準じて、４つのセクションに分類されています。

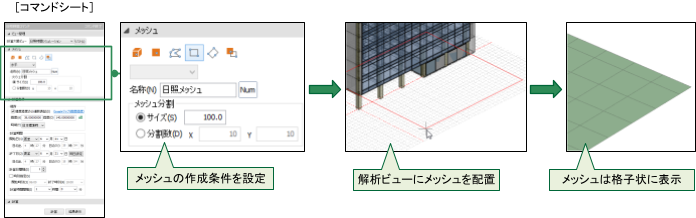

コマンドシートの〔メッシュ〕セクションでは、メッシュを作成する条件を設定します。
メッシュとは、解析の対象となるエリアのことで、敷地や建物の壁、床、屋根などの面に対して、任意に配置できます。
解析を行うときには、メッシュを作成する条件を設定して、解析ビューにメッシュを配置してください。配置したメッシュは格子状に表示されます。

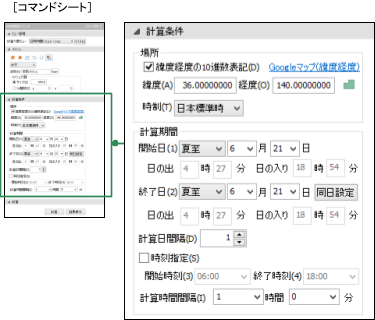

コマンドシートの〔計算条件〕セクションでは、モデルを解析するための条件を入力します。
場所(建物の具体的な緯度経度)や、計算期間(いつからいつまでを解析の対象とするか)などの情報を入力してください。

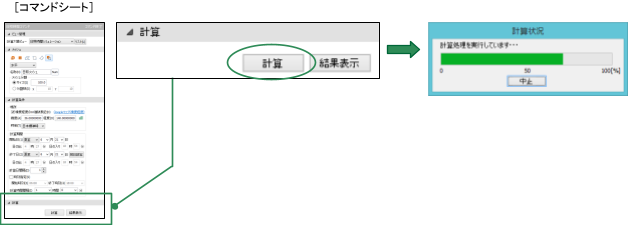

コマンドシートの〔計算〕セクションに表示されている［計算］ボタンをクリックすると、計算が開始されます。

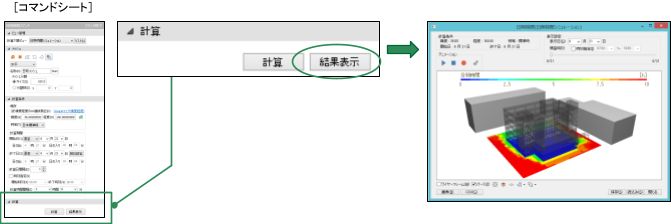

計算の終了後に〔計算〕セクションの［結果表示］ボタンをクリックすると、解析結果ダイアログが表示されます。
