用途地域
|
|
用途地域 |
用途地域を入力/編集します。
用途地域の種別ごとに、建蔽率・容積率、高さ制限、斜線制限、日影規制などの値が異なりますので、集団規定の各コマンドを利用する際には入力が必要です。
| 実行方法 | 用途地域の入力 | 用途地域の編集 |

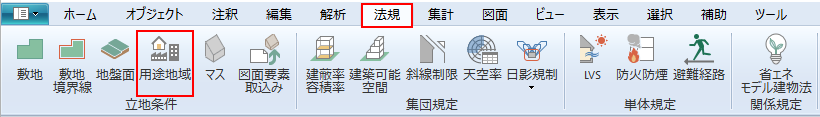

リボンメニュー[法規]→[用途地域]
入力タブを選択し、設定項目を入力します。
ビュー上で用途地域の形状を指示していきます。指示方法は入力モードによって異なります。
矩形
2点指示で矩形（回転角0度）ポリゴンを入力します。
角度つき矩形
3点で角度つき矩形ポリゴンを入力します。
1－2点目で底辺、3点目で高さを指示します。
ポリゴン
ポリゴンの各頂点を指示して入力します。
敷地形状から入力
敷地形状より広い範囲の矩形を自動で入力します。

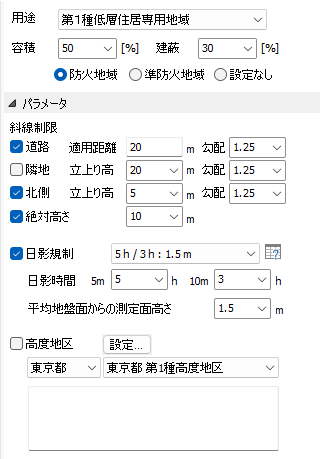

入力/編集する用途地域の用途地域種別を選択します。
地盤面の高さを入力します。
地盤面の高さを入力します。
道路斜線
チェックを入れると入力値が計算に使われます。
適用距離を入力設定します。[m]
斜線勾配を入力設定します。
隣地斜線
チェックを入れると入力値が計算に使われます。
立上り高さを入力設定します。[m]
斜線勾配を入力設定します。
北側斜線
チェックを入れると入力値が計算に使われます。
立上り高さを入力設定します。[m]
斜線勾配を入力設定します。
絶対高さ
チェックを入れると入力値が計算に使われます。
絶対高さを入力します。[m]
日影規制設定の有無をチェックボックスで指定します。
コンボボックスで5m,10mの日影時間[h]と測定面高さ[m]を組み合わせて設定できます。
各値を設定したいときはそれぞれの項目を設定します。
日影時間(5m / 10m)
5ｍ、10ｍの日影時間をそれぞれ設定します。[h]
平均地盤面からの測定面高さ
平均地盤面からの測定面高さ[m]を設定します。
高度地区設定の有無をチェックボックスで指定します。
都道府県、高度地区区分を選択し高度地区設定を行います。
個別に設定したい場合は、「設定」ボタンをクリックし高度地区設定ダイアログで設定を行います。

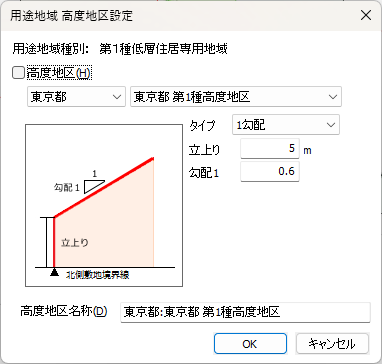

[設定]ボタン
タイプ
高度地区のタイプを[1勾配][1勾配＋最高限度][2勾配][2勾配＋最高限度][最高限度][最低限度]から選択します。
※都道府県、高度地区区分から設定した場合は、自動で判断されるため設定不要です。
立上がり[m]/勾配/範囲[m]/最高限度[m]/最低限度[m]
高度地域タイプに応じた各設定値を設定します。
高度地区名称
高度地区の名称を設定します。都道府県と高度地区区分から設定した場合は「都道府県:高度地区区分」となります。
要素の描画属性を設定します。
編集タブを選択し、対象とする地盤面を選択します。
地盤面名称、地盤面高さを変更することができます。
ダイアログからの選択
編集する用途地域を←→ボタンで番号を変更しますと、ビューでハイライト表示されます。
ビューから選択
編集したい用途地域をビュー上で指示します。
入力方法の設定値をご覧ください。
