◆実行方法

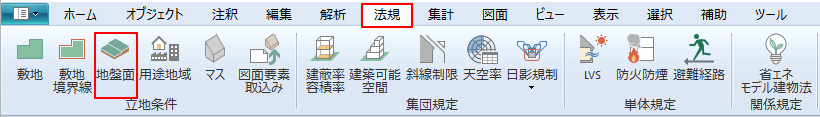

リボンメニュー[法規]→[地盤面]

◆地盤面の入力

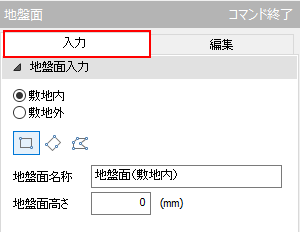

入力タブを選択し、設定項目を入力します。

ビュー上で地盤面の形状を指示していきます。指示方法は入力モードによって異なります。

斜線計算で使用する敷地内地盤面を入力/編集します。

日影計算で使用する敷地外地盤面を入力/編集します。

矩形

2点指示で矩形（回転角0度）ポリゴンを入力します。

角度つき矩形

3点で角度つき矩形ポリゴンを入力します。

1－2点目で底辺、3点目で高さを指示します。

ポリゴン

ポリゴンの各頂点を指示して入力します。

地盤面の名称を入力します。

地盤面の高さを入力します。

編集タブを選択し、対象とする地盤面を選択します。

地盤面名称、地盤面高さを変更することができます。

ダイアログからの選択

敷地内、敷地外のどちらかを選択します。

編集する地盤面番号を←→ボタンで選択しますと、ビューでハイライト表示されます。

ビューから選択

編集したい地盤面ビュー上で指示します。

地盤面の名称を編集します。

地盤面の高さを編集します。
